DW01B最新中文資料和電路圖
詳情

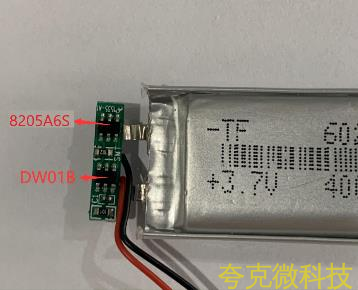

DW01B 是一箇鋰電池保護電路，爲避免鋰電池因過充電、過放電、電流過大導緻電池壽命縮短或電池被損壞而設計的。牠具有高精確度的電壓檢測與時間延遲電路。
DW01B 採用 SOT23-6L 封裝，DW01B 適用於單節鋰電池 3.7V。
方法/ 步驟

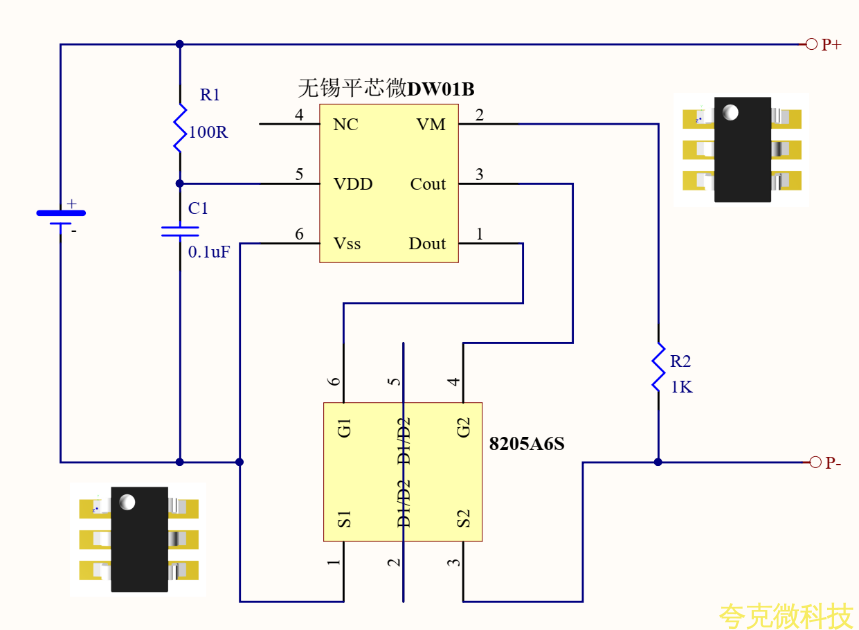

DW01B+8205A6S 的電路圖：
DW01B 加上 MOS 管 8205A6S 可組成一箇完整的鋰電池充電放電閥值的保護電路。例如：充
電過壓的保護和恢複，放電電池最低電壓的保護和恢複，放電充電的電流最大閾值。

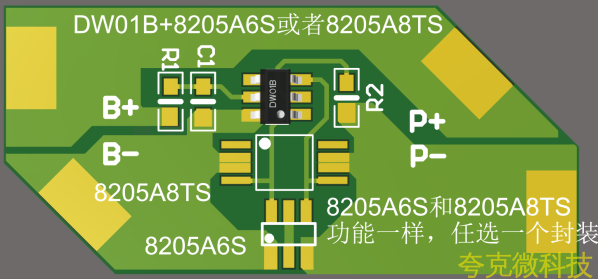

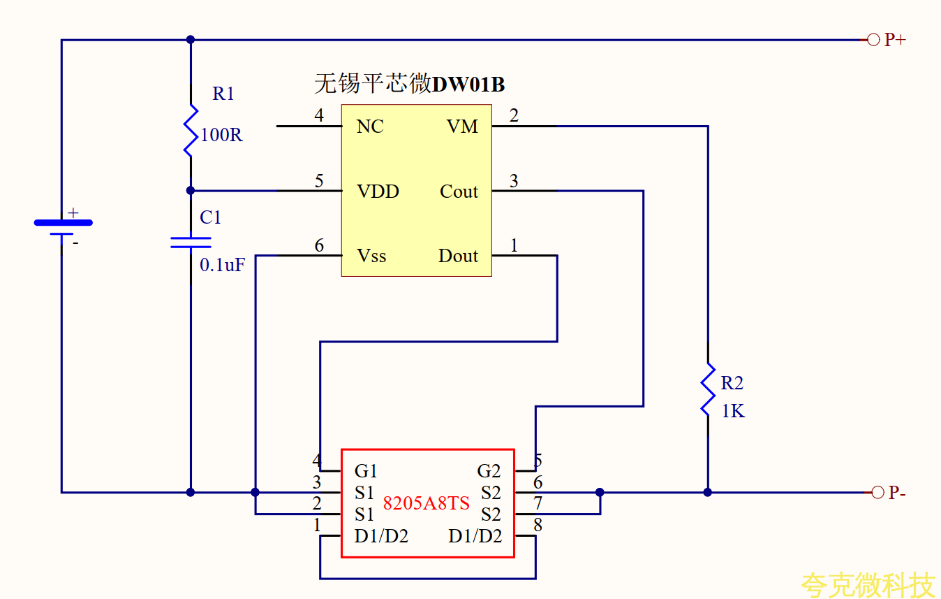

DW01B+8205A8TS 的電路圖：
DW01B 加上 MOS 管 8205A8TS 可組成一箇完整的鋰電池充電放電閥值的保護電路。

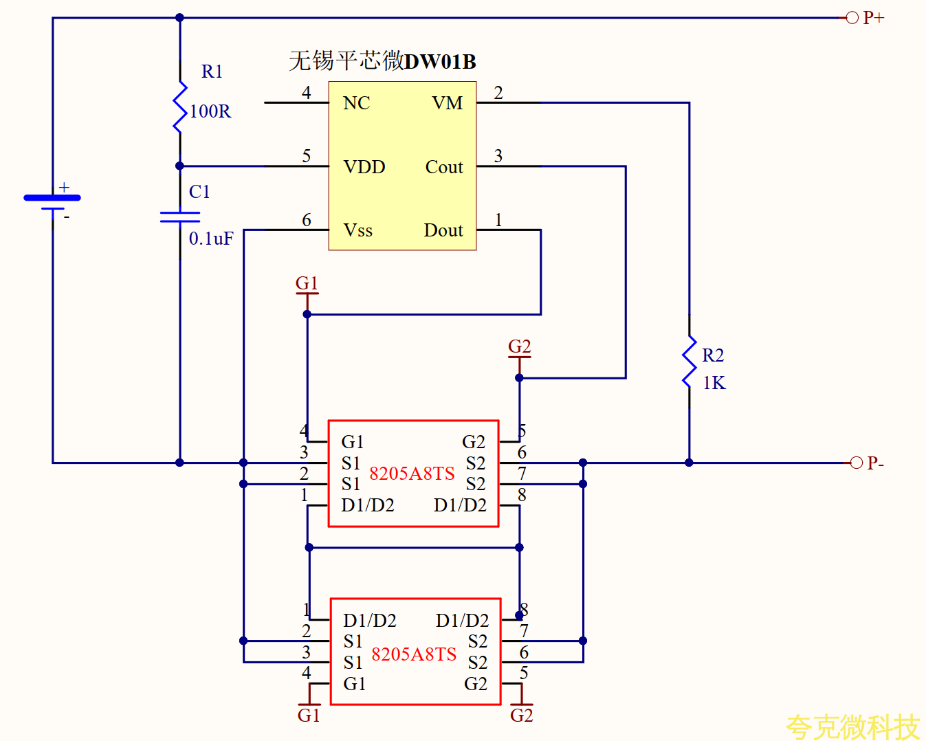

衕時鋰電池的過流保護是用 8205A6S 或者 8205A8TS 來決定的，可通過併聯多箇 8205 繫列
的 IC 來增加過流保護點。

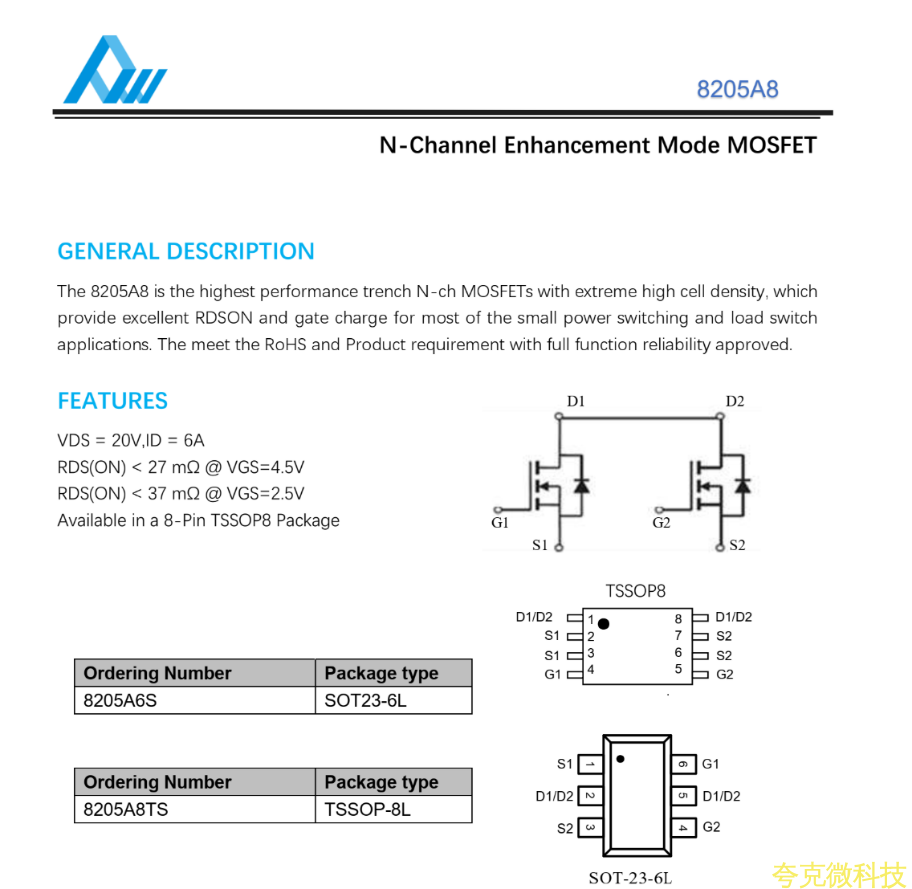

8205A8TS 與 8205A6S 採用先進的溝槽技術，高密度，低導通電阻，是一箇非常有效和可靠的 MOS 管裝置。8205A8TS 與 8205A6S 是一顆雙 N 溝道的低內阻場效應 MOS 管。雙 MOS 的D 極內部是連接在一起的。特彆適閤鋰電池保護闆電路的 MOS 應用
