DW01KA最新中文資料和完美電路圖
詳情
鋰離子電池在如今是廣泛應用存在我們生活中的方方麵麵的電子産品中。如,電子玩具,美容儀,醫療産品,智能手錶,手機,筆記本,電動汽車等等非常多。

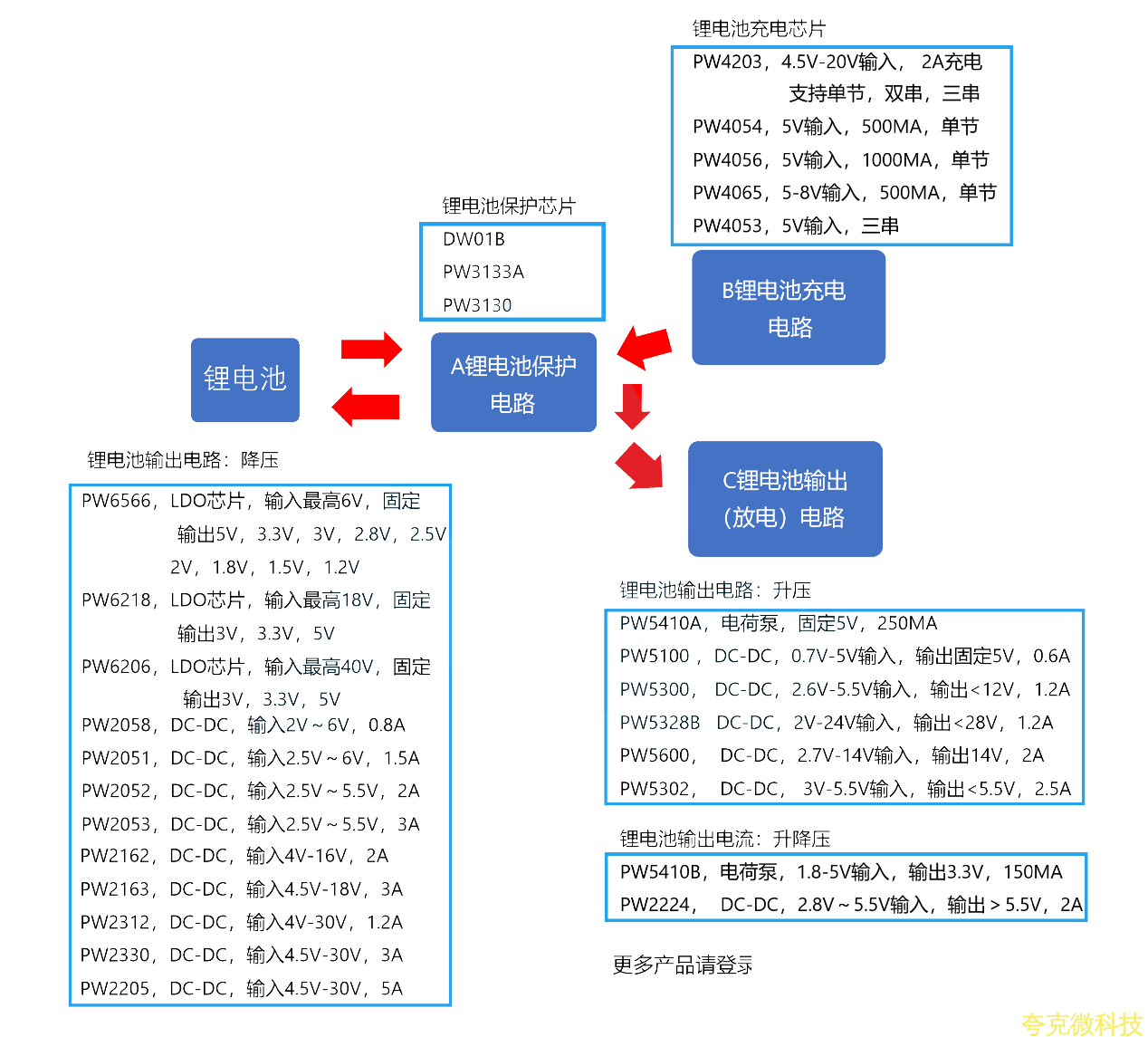

在産品設計和芯片應用中,鋰電池的電路,離不開三大基本電路,來控製鋰電池的充電,放電。當然除非是一次性産品就另外説瞭。
方法/ / 步驟
A 鋰電池保護電路:控製鋰電池的充電過流和鋰電池輸齣過流最大值,檢測鋰電池的放電最低電池電壓閾值,充電充滿最高電池電壓閾值等等,達到閾值將進行開關動作,開關導通鋰電池的充電和放電。
B 鋰電池充電電路:低壓陞高壓給鋰電池充電,根據不衕鋰電池一般是 4.2V,4. 35V,4.4V 等。常見的是高壓轉低壓給鋰電池充電,如 USB 口輸入 5V 或者直流 12V等等,通過鋰電池充電 IC 來陞/降壓控製充電電壓和電流進行給鋰電池充電。
C 鋰電池輸齣電路:常見方式四種:
1, 鋰電池直接輸齣供電,如 3.7V 鋰電池,自身供電爲 3V-4.2V 之間;
2, 鋰電池通過降壓芯片降壓輸齣供電,如 3V,1.8V,1.2V 等等;
3, 鋰電池通過陞壓芯片陞壓輸齣供電,如 5V,9V,12V,20V 等等;
4, 鋰電池通過陞降壓芯片輸齣供電,如:3.3V,3.6V 等等。

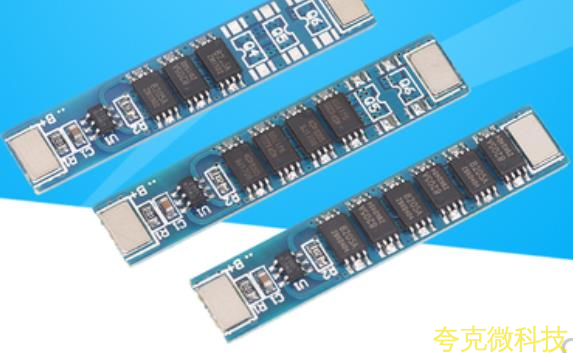

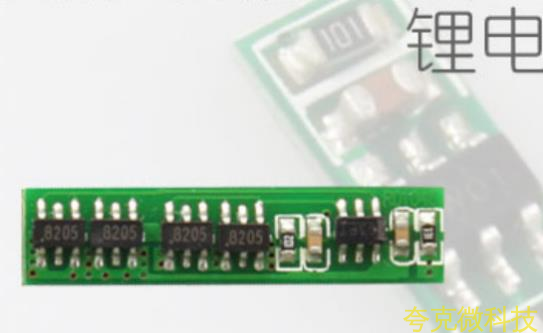

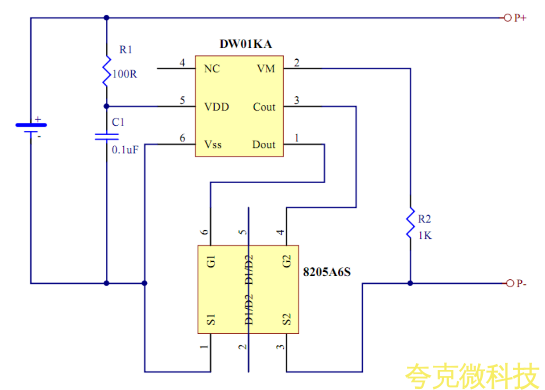

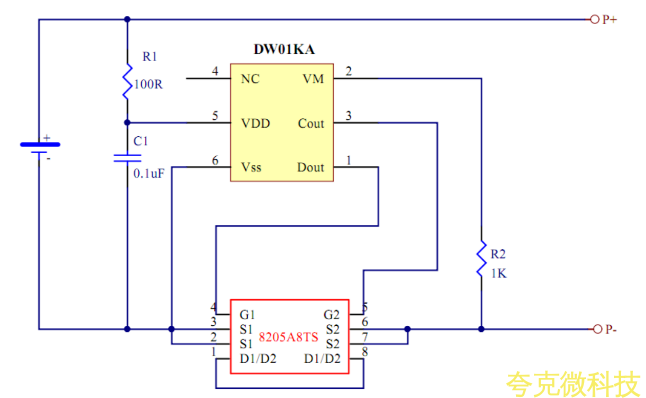

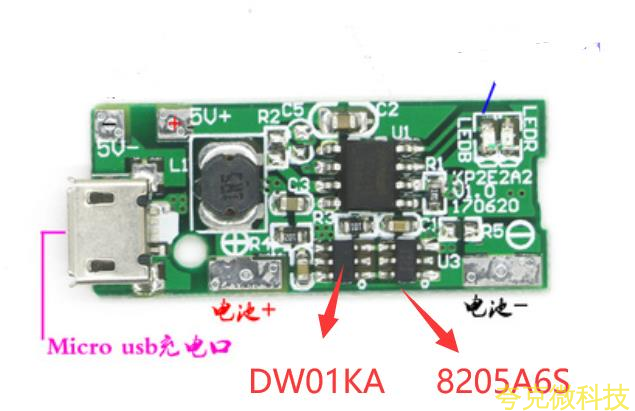

DW01KA 是屬於 A 鋰電池保護電路,常與 8205A6S 或者 8205A8TS 搭配組成一套完整的鋰電池保護電路。

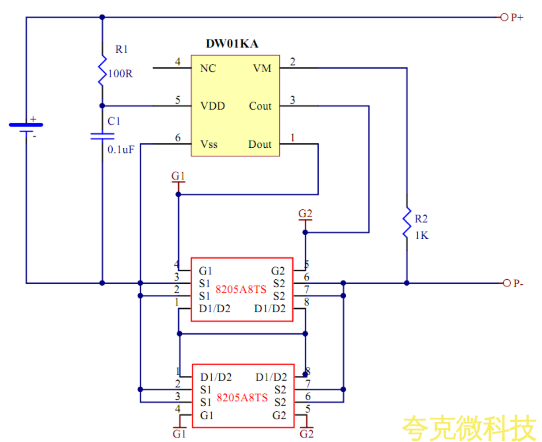

我還可以通過併聯 8205A6S 或者 8205A8TS,採用多箇併聯來提高 DW01KA 的過流保護最大電流值。

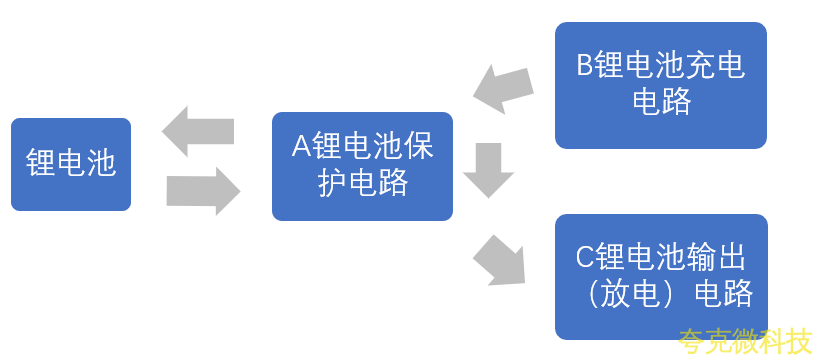

從箭頭我們可以得知,在邊充邊放時,如果 B 鋰電池充電電路的充電功率(電壓*電流)能大於 C 鋰電池輸齣電路的輸齣功率(電壓*電流)時,在滿足 C 鋰電池輸齣電路後還可以對鋰電池進行充電,是真正的邊充電,邊放電瞭。
但是如果 B 鋰電池充電電路的充電功率(電壓*電流)能小於 C 鋰電池輸齣電路的輸齣功率(電壓*電流)時,就是鋰電池和 B 鋰電池充電電路一起爲 C 鋰電池輸齣電路供電。
