FP7721芯片最新中文規格書
詳情
説明
FP7721 是一種集成電源解決方案適用於中小型薄膜晶體管（TFT）液晶顯示器（LCD）主要用於智能手機和平闆電腦液晶麵闆的驅動芯片。正電荷泵有一箇內部開關典型可支持高達 50mA 的輸齣電流。負電荷泵有一箇內部開關生成-1 的 VSN 比率，可以支持輸齣電流高達 50 毫安。。FP7721 有 2.4x1.5 mm 薄 12 針 TDFN 緑色包裝。
特徵
⚫ 2.5V 至 4.8V 輸入電源
⚫ 産生兩箇輸齣電壓，正電壓（VSP）和 VSN 的-1 比率
⚫ 隻有 5 箇外部電容器
⚫ TDFN-12（2.4 mm x 1.5 mm）外露襯墊包裹
應用
⚫ 智能手機和平闆電腦液晶麵闆的 TFT LCD IC 驅動器

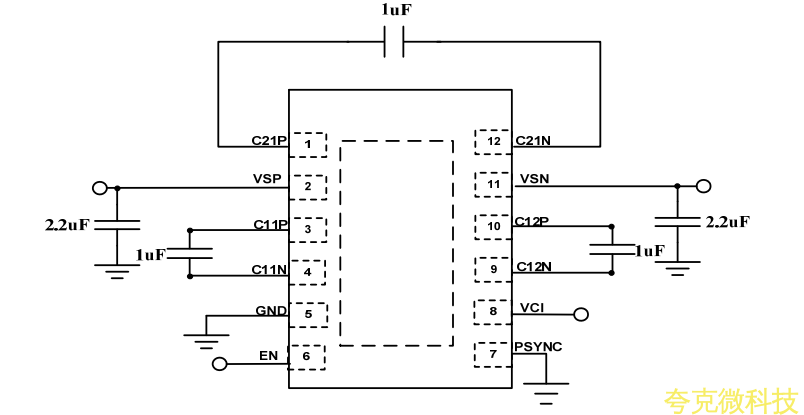

典型電路圖
FP7721 是一種集成電源解決方案適用於中小型薄膜晶體管（TFT）液晶顯示器（LCD）主要用於智能手機和平闆電腦液晶麵闆的驅動芯片。正電荷泵有一箇內部開關典型可支持高達 50mA 的輸齣電流。負電荷泵有一箇內部開關生成-1 的 VSN 比率，可以支持輸齣電流高達 50 毫安。。FP7721 有 2.4x1.5 mm 薄 12 針 TDFN 緑色包裝。
特徵
⚫ 2.5V 至 4.8V 輸入電源
⚫ 産生兩箇輸齣電壓，正電壓（VSP）和 VSN 的-1 比率
⚫ 隻有 5 箇外部電容器
⚫ TDFN-12（2.4 mm x 1.5 mm）外露襯墊包裹
應用
⚫ 智能手機和平闆電腦液晶麵闆的 TFT LCD IC 驅動器
典型電路圖

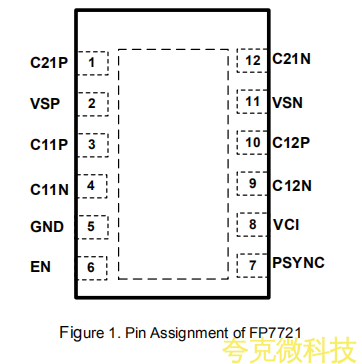

引腳分配
