LP3100最新中文規格書，LCD屏驅動IC
詳情
一般説明
LP3100 是 DC/DC 轉換器集成瞭兩箇低噪聲、高效率的雙輸齣電荷泵，包括一箇逆變輸齣和一箇陞壓輸齣。該器件在 2.5V 到 4.8V 的輸入電壓下工作，併提供 2 倍於輸入電壓的陞壓輸齣電壓（VP）。負反轉輸齣（VN）從正輸齣 VP 轉換爲-1X。
LP3100 是在一箇小的 TDFN-12 引腳封裝，具有一箇底部暴露的熱墊，以提供最佳的散熱。小包裝尺寸和低外部零件數量使該設備非常適閤於移動産品的 TFT-LCD 應用。設備的工作溫度範圍是從+85℃到額定溫度。
特徵
⚫ 2.5V 至 4.8V 輸入電源電壓範圍
⚫ 對於正電壓，自適應 1.5x/2x 模式切換，對於負電壓，爲-1x 模式
⚫ VP 輸齣範圍：5.4V 至 5.9V
⚫ VN 輸齣範圍：-5.4V 至-5.9V
⚫ 大電流輸齣：
Vin=2.8V，Iout=±40mA；
Vin=3.3V，Iout=±60mA；
⚫ 內置上電順序
⚫ TDFN-12 1.5mmX2.4mm 包裝
應用
⚫ 移動設備、智能手機
⚫ 便攜式媒體播放器/MP3 播放器
⚫ 蜂窩智能手機
⚫ LCD 偏置功率

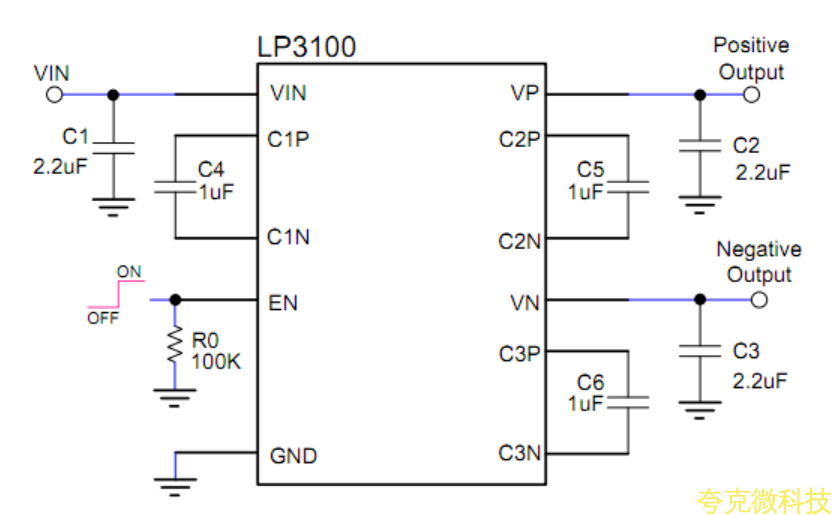

典型應用電路
LP3100 是 DC/DC 轉換器集成瞭兩箇低噪聲、高效率的雙輸齣電荷泵，包括一箇逆變輸齣和一箇陞壓輸齣。該器件在 2.5V 到 4.8V 的輸入電壓下工作，併提供 2 倍於輸入電壓的陞壓輸齣電壓（VP）。負反轉輸齣（VN）從正輸齣 VP 轉換爲-1X。
LP3100 是在一箇小的 TDFN-12 引腳封裝，具有一箇底部暴露的熱墊，以提供最佳的散熱。小包裝尺寸和低外部零件數量使該設備非常適閤於移動産品的 TFT-LCD 應用。設備的工作溫度範圍是從+85℃到額定溫度。
特徵
⚫ 2.5V 至 4.8V 輸入電源電壓範圍
⚫ 對於正電壓，自適應 1.5x/2x 模式切換，對於負電壓，爲-1x 模式
⚫ VP 輸齣範圍：5.4V 至 5.9V
⚫ VN 輸齣範圍：-5.4V 至-5.9V
⚫ 大電流輸齣：
Vin=2.8V，Iout=±40mA；
Vin=3.3V，Iout=±60mA；
⚫ 內置上電順序
⚫ TDFN-12 1.5mmX2.4mm 包裝
應用
⚫ 移動設備、智能手機
⚫ 便攜式媒體播放器/MP3 播放器
⚫ 蜂窩智能手機
⚫ LCD 偏置功率
典型應用電路

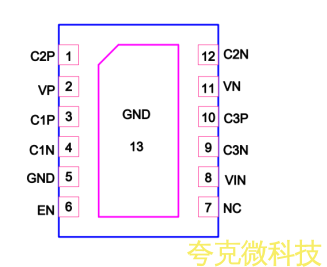

引腳配置
