LTH7資料，多套充放電組閤電路

內容目録：
A，LTH7 貼片 5 腳充電芯片 PW4054
1， 單節的鋰電池保護電路 單節爲3.7V鋰電池（也叫4.2V）和3.8V鋰電池（也叫4.35V）
2， 單節的鋰電池充電電路 4.2V 的 LTH7 芯片，PW4054，4.35V 的 LTH7 芯片，PW4065
3， 單節的鋰電池輸齣電路 鋰電池轉換穩壓輸齣爲：1.2V，3.3V,5V，12V 等等
4， 1-3 節鋰電池的充放電芯片錶 (幾十箇芯片分類圖)
5， 鋰電池充放電整套電路組閤 保護電路+充電電路+陞壓電路+LDO 電路+降壓電路

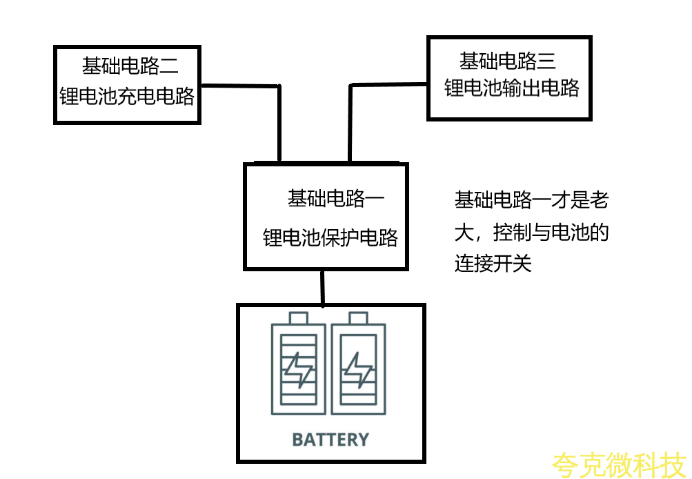

在鋰電池上，需要三箇電路繫統： 1，鋰電池保護電路， 2，鋰電池充電電路， 3，鋰電池輸齣電路。

邊充電邊放電，從這裡可以看齣是鋰電池充電電路與鋰電池兩者一起給鋰電池輸齣電路供電。
A , LTH7 貼片 5 腳充電芯片
LTH7 是單節鋰電池充電電路芯片，PW4054，負責將 USB 口的 5V 電源，轉換降壓適閤3.7V 的鋰電池充電，併提供一箇 LED 指示燈，指示充電長亮和充滿滅燈的控製繫統，併具有電池電壓監測電路，實時監測電池電壓，充滿卽停止充電。
搭配鋰電池如：3.7V 的 18650，3.7V 的聚閤物鋰電池等等如果是 3.8V 的鋰電池，請使用 PW4065 瞭。
鋰電池有 3 大電路繫統，齣瞭鋰電池充電電路 PW4054 芯片（LTH7）外，還要其他 2 大基礎電路。

1，單節的鋰電池保護電路：
卽鋰電池保護闆，電 控製鋰電池的過放電和過充電功能（過充電充電 IC 也會有）有的鋰電池廠傢齣廠就自帶瞭保護闆瞭（大部分是默認沒帶保護闆），有的鋰電池沒，就需要鋰電池保護 IC 瞭。常用鋰電池保護 IC 如：

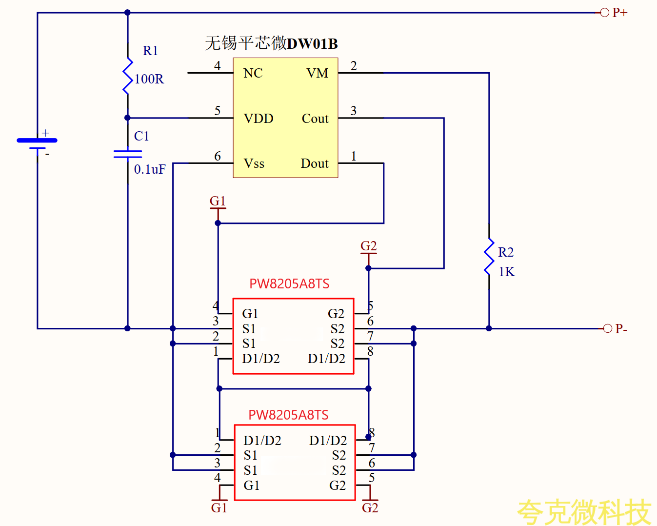

DW01B， 特點：外置 MOS（PW8205A6S 或者 PW8205A8TS），由於是外置MOS，過充電電流和過放電電流可通過 很 多 箇 箇 MOS 併聯來提高，這是很常見的，採用SOT23-6 封裝。
PW3130，特點：內置 MOS，電路簡單， 過充電電流和過放電電流是 3A，適閤功率不大電子産品，採用 SOT23-5 封裝。
PW3133A，特點：內置 MOS，電路簡單，在 PW3130 的基礎上再簡潔瞭芯片體積，採用 SOT23-3 封裝。

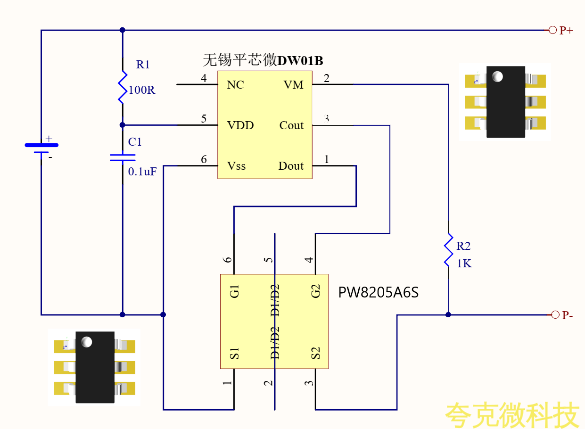

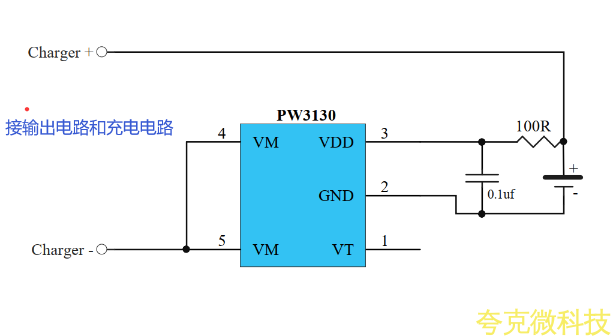

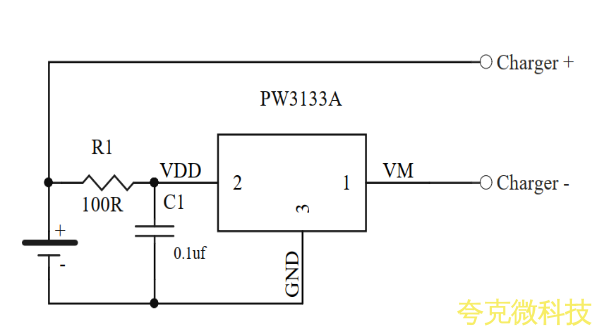

DW01B 和 和 PW3130,PW3133A 的電路圖如下：

PW3130 和 和 PW3133A 是相當於內置瞭 DW01B 和一箇 3.5A 過流的開關 MOS

2，單節鋰電池充電電路：
卽給鋰電池充電的控製管理芯片，有帶充電電壓監測，充滿就停止。

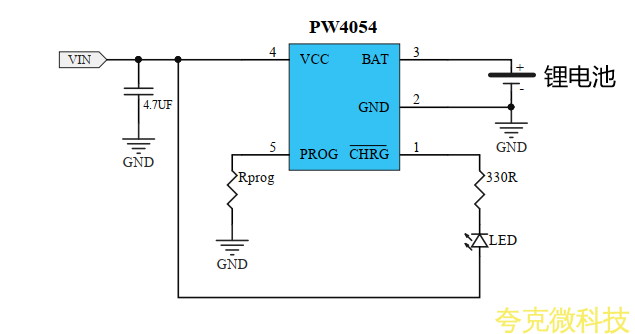

2-1，PW4054，特點：500MA 充電電流，5V USB 輸入很常用的鋰電池充電 IC，採用SOT23-5 封裝；

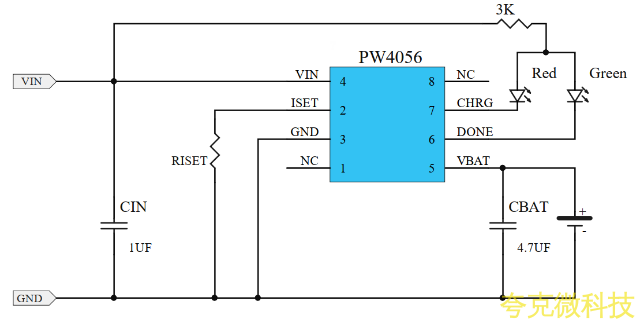

2-2，PW4056，特點：1A 充電電流， 5V USB 輸入也是屬於常用的鋰電池充電 IC，採用SOP8 封裝；

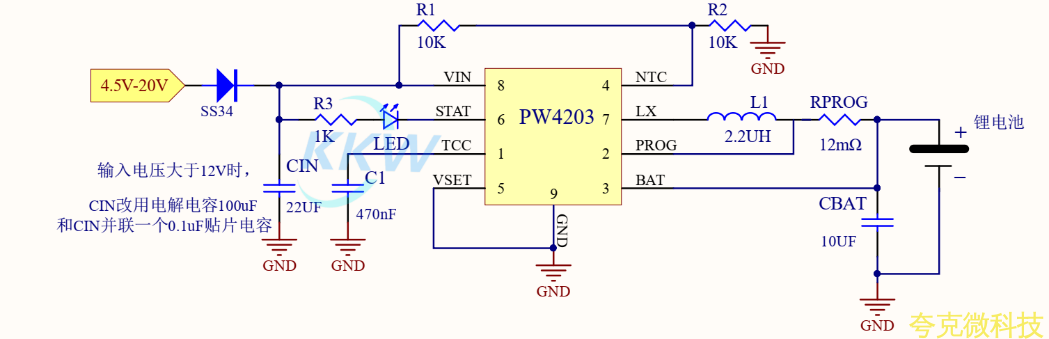

2-3，PW4203，特點：5V,9V,12V,15V，20V 兼容高低壓輸入的鋰電池充電 IC，採用SOP8 封裝。
2-4，PW4065，特點：500MA 充電電流，5V USB 輸入反接保護，電池反接保護，採用SOT23-5 封裝； PIN 對 PIN PW4054，併提供 4.2V 和 4.35V 充電版本，針對不衕的電池充電。


3，鋰電池輸齣電路：
3-1 ，鋰電池自身供電電壓是 3V-4.2V 之間，鋰電池直接供電，電路就是直接接供電。
3-2 ，鋰電池陞壓輸齣電路:
⚫ PW5100，鋰電池陞壓 5V 輸齣，輸齣電流在 600MA，外圍很簡單；
⚫ PW5300，鋰電池陞壓 4.5V～10V，輸齣功率 6W（6W/電壓=電流）
⚫ PW5328B，鋰電池陞壓 4.5V ～20V。（註：型號衆多，不能一一列舉）
⚫ PW2224，鋰電池陞降壓 3.3V（可調輸齣），輸齣電流 2A。陞降壓電路的；
⚫ PW5600，鋰電池陞壓 5V,9V,12V，輸齣電路，3A,2A,1.5A 的
⚫ PW5400，鋰電池陞壓 5V2A（可調輸齣）的輸齣電路。
⚫ PW5410B，鋰電池輸齣固定 3.3V（陞降壓穩壓），電流 150MA
3-3 ，鋰電池降壓輸齣電路：
⚫ PW6566，LDO，輸齣 3V,2.8V,2.5V,1.8V,1.5V,1.2V，電流可達 250MA。
⚫ PW2058，DC-DC 降壓，電流可達 0.8A
⚫ PW2051，DC-DC 降壓，電流可達 1A
⚫ PW2052，DC-DC 降壓，電流可達 2A
⚫ PW2053,DC-DC 降壓，電流可達 3A （註：型號衆多，需要其他功能，請聯繫我們）

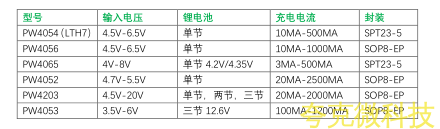

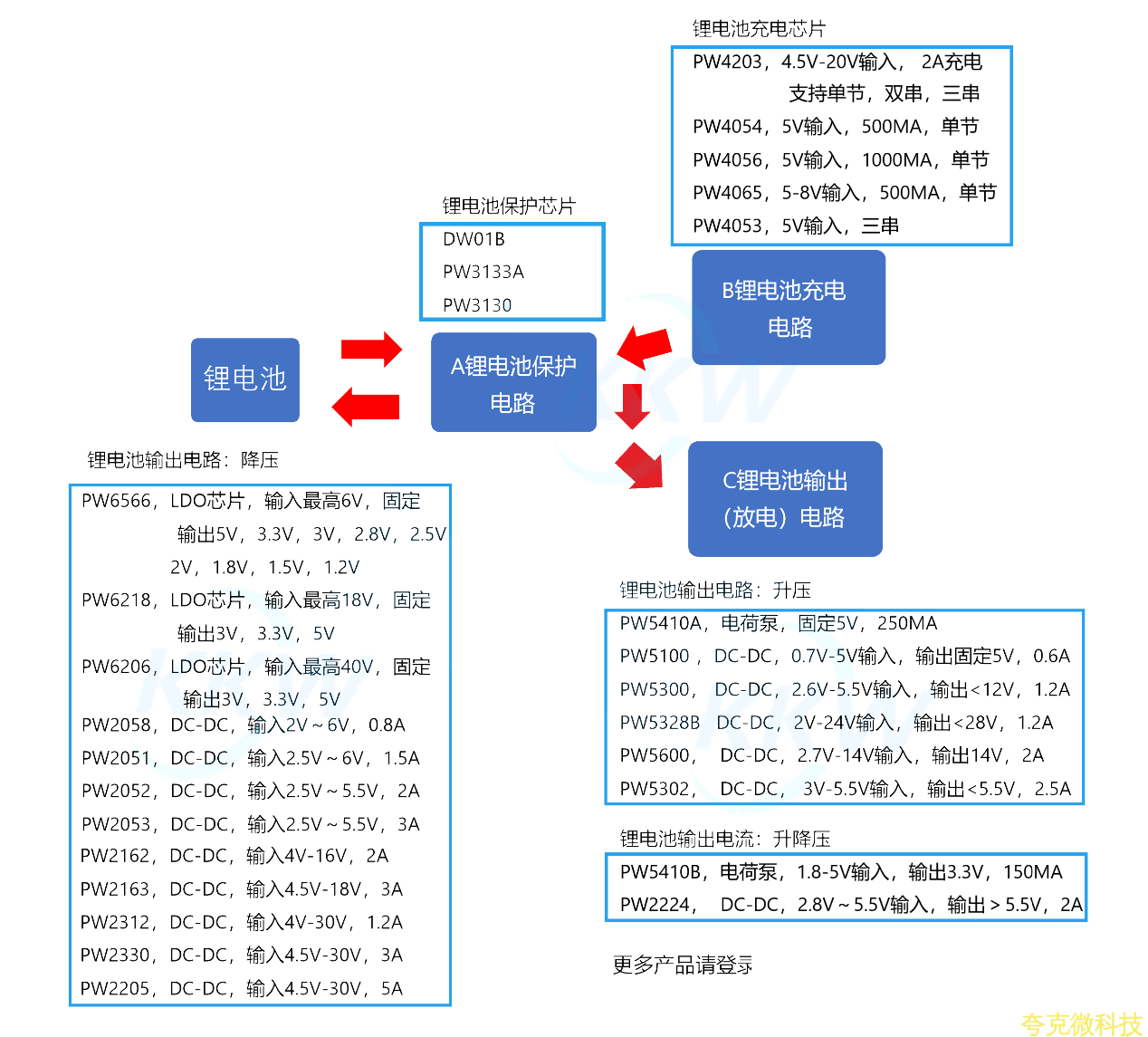

4, 1-3 節鋰電池的充放電芯片錶 (幾十箇芯片分類圖)

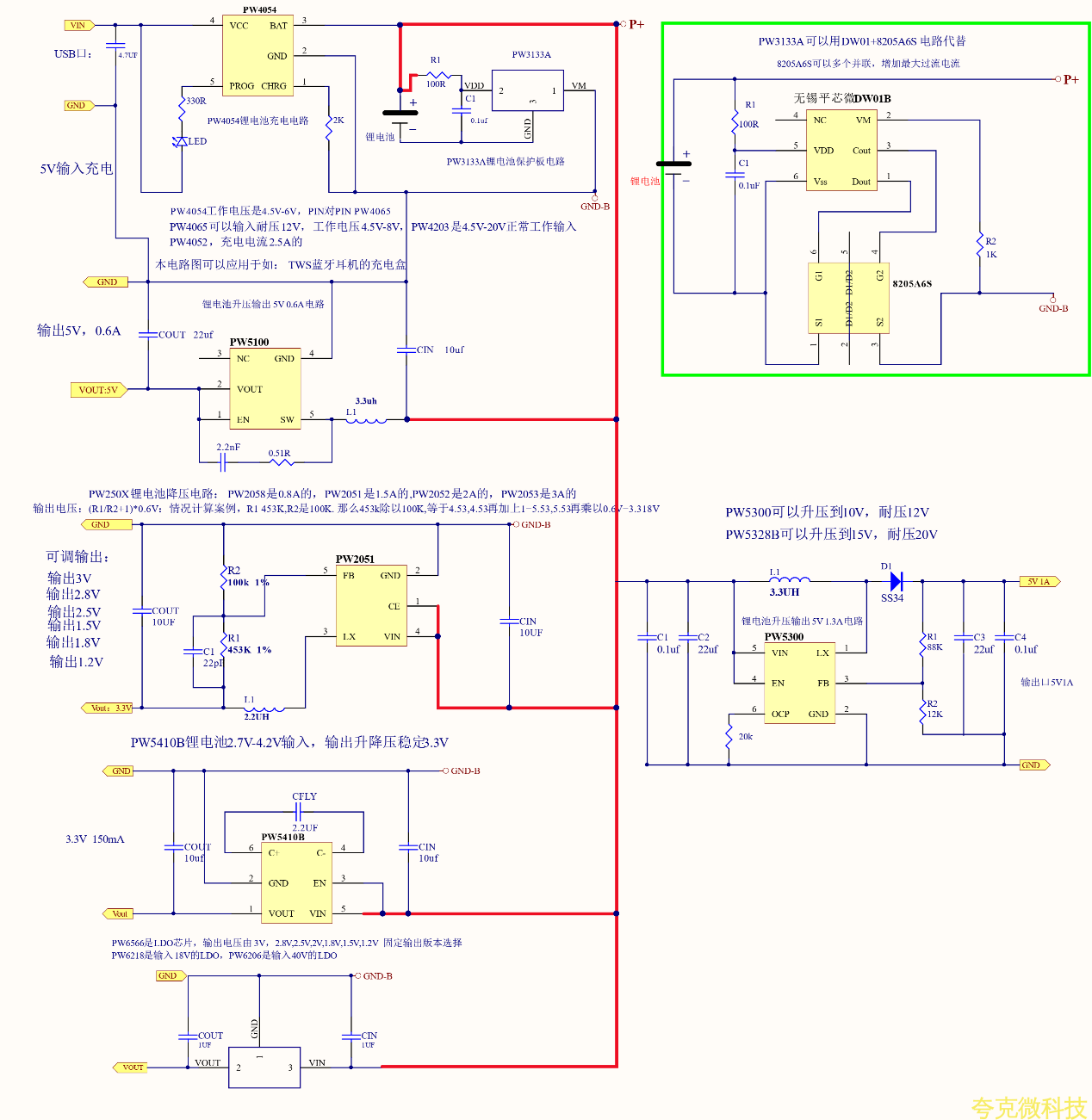

5, 單節 鋰電池 保護電路+ 鋰電池充電電路+ 鋰電池輸齣電路原理圖：
包含：
鋰電池保護闆電路：PW3133A，DW01+PW8205A6S
鋰電池充電電路：PW4054
鋰電池陞壓輸齣電路：PW5100,PW5300
鋰電池降壓輸齣電路：PW2051,PW2052,PW2053,PW2058
鋰電池 LDO 輸齣電路：PW6566
