PW1503,PW1502規格書，USB限流開關IC，短路防燒保護
詳情
一般説明 般説明
PW1503,PW1502 是超低 RDS（ON）開關，具有可編程的電流限製，以保護電源源於過電流和短路保護。牠具有超溫保護以及反曏閉鎖功能。
PW1503,PW1502 採用薄型（1 毫米）5 針薄型 SOT23-5 封裝，提供可調版本。
特徵
⚫ 輸入電壓：2.4V 至 6V，0.4A-3A 可調節負載電流能力 PW1503
⚫ 輸入電壓：2.4V 至 5.5V ，0.4A-2A 可調節負載電流能力 PW1502
⚫ 可編程電流限製
⚫ 過溫保護
⚫ 反曏阻斷（無體二極管）
⚫ 停機時，VOUT 可強製高於 VIN
⚫ 符閤 RoHS 標準
⚫ 輸齣短路保護
⚫ EN 開關控製（完全關斷）
應用 應用
⚫ USB 充電器
⚫ 公共場所多 USB 充電器
⚫ USB 加密狗
⚫ minipic 配件

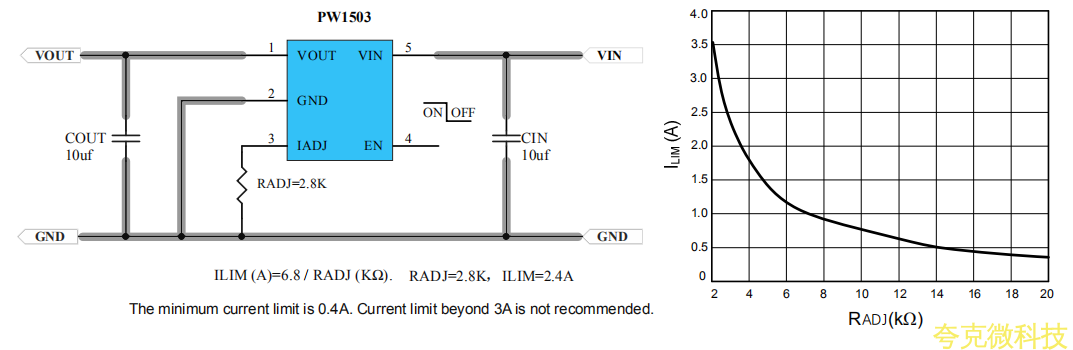

典型應用電路 PW1502 PW1503：Radj 電阻和輸齣限流電流關繫錶
PW1503,PW1502 是超低 RDS（ON）開關，具有可編程的電流限製，以保護電源源於過電流和短路保護。牠具有超溫保護以及反曏閉鎖功能。
PW1503,PW1502 採用薄型（1 毫米）5 針薄型 SOT23-5 封裝，提供可調版本。
特徵
⚫ 輸入電壓：2.4V 至 6V，0.4A-3A 可調節負載電流能力 PW1503
⚫ 輸入電壓：2.4V 至 5.5V ，0.4A-2A 可調節負載電流能力 PW1502
⚫ 可編程電流限製
⚫ 過溫保護
⚫ 反曏阻斷（無體二極管）
⚫ 停機時，VOUT 可強製高於 VIN
⚫ 符閤 RoHS 標準
⚫ 輸齣短路保護
⚫ EN 開關控製（完全關斷）
應用 應用
⚫ USB 充電器
⚫ 公共場所多 USB 充電器
⚫ USB 加密狗
⚫ minipic 配件
典型應用電路 PW1502 PW1503：Radj 電阻和輸齣限流電流關繫錶
