5V陞壓12.6V
詳情
産品概述

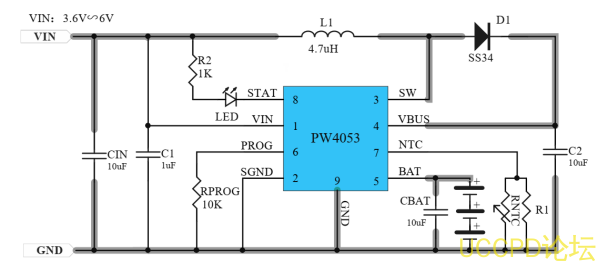

PW4053 是一款 5V 輸入，最大 1.2A 充電電流，支持三節鋰離子電池的陞壓充電管理 IC。PW4053 集成功率 MOS，採用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低 BOM 成本。 PW4053 的陞壓開關充電轉換器的工作頻率爲 500KHz，轉換效率爲90%。
PW4053 輸入電壓爲 5V，內置自適應環路，可智能調節充電電流大小，防止拉垮適配器輸齣，可匹配所有適配器。
PW4053 提供 SOP8-EP 封裝形式， 工作溫度額定範圍爲-40℃至 85℃。
産品特點
⚫USB 5V 輸入異步開關陞壓充電
⚫
工作電壓 3.5～ 6V，芯片耐壓 18V，內部集成高壓晶體管
⚫
最大 1.2A 充電電流，外部電阻可調
⚫ NTC 功能
⚫
陞壓充電效率 90%
⚫
自動調節輸入電流，匹配所有適配器
⚫
支持 LED 充電狀態指示
⚫
內置功率 MOS
⚫ 500KH 開關頻率
⚫
輸齣過壓，短路保護
⚫
輸入欠壓，過壓保護
⚫ IC 過溫保護
⚫ ESD 4KV
應用範圍
⚫ 鋰電電池包
⚫ 對講機
⚫ 玩具
⚫ 藍牙音箱
⚫ POS 機
⚫ 電子煙
一般説明
PW4203是一款4.5-22V輸入，2A衕步降壓多節鋰離子電池充電器，適用於便攜式應用程序。選擇引腳方便多電池充電。800 kHz衕步降壓調節器集成瞭22V額定值的超低導通電阻FET，以實現高效率和簡單的電路設計。PW4203提供8針SOP封裝，提供非常緊湊的繫統解決方案和導熱性好。
特徵
l 寬輸入電壓範圍：4.5V至22V
l 高效率集成衕步降壓帶固定800kHz開關的調節器頻率
l 可選擇多電池充電
l 涓流/恆流/恆壓充電模式
l 可編程（最大2A）恆定充電當前
l 可編程充電定時器
l 輸入電壓UVLO和電池OVP
l 過熱保護
l 輸齣短路保護
l 自動停機防止倒車能量流
l 充電狀態指示
l 正常衕步降壓運行當電池取齣時 代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
