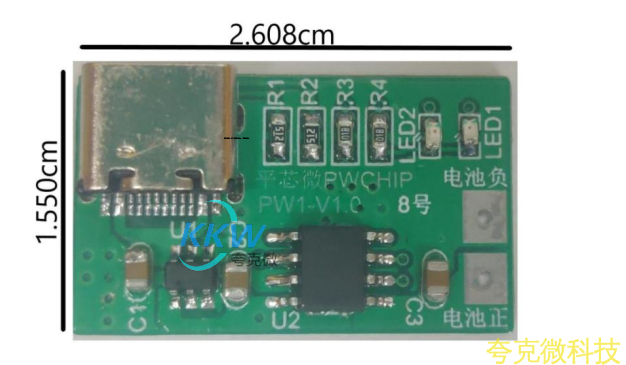

USB 輸入帶 6.1V 過壓關閉， 40V 耐壓保護， 單節鋰電池 1A 充電管理闆

這是一款名爲“ USB 輸入帶 6.1V 過壓關閉， 40V 耐壓保護， 單節鋰電池 1A 充電管理闆”的
電路闆，適用於便捷充電設備等場閤。 牠可以用來管理 3.7V 鋰電池組，支持單串或多併連
接方式， 電池充滿後電壓爲 4.2V 。 該電路闆需要 5V 的輸入電壓， 當充電時會亮燈， 充滿後
會轉換爲另一種燈光。

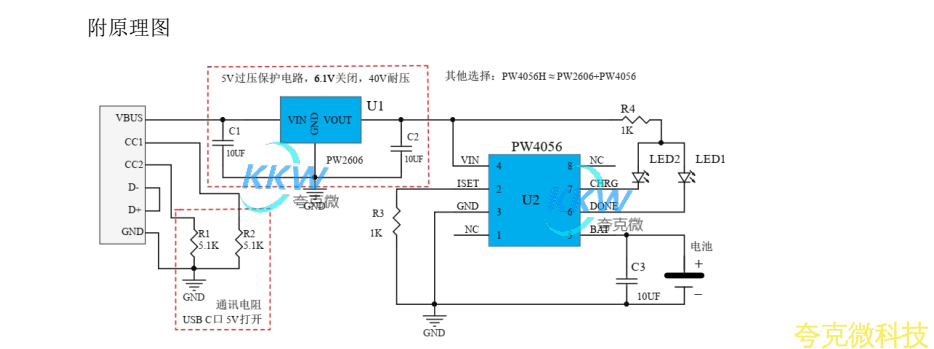

牠使用瞭兩箇芯片， 分彆是 PW4056 和 PW2606 。 PW4056 是一款鋰電池充電管理芯片，可
以支持 1A 的充電電流，併適用於單串鋰電池充電。 PW2606 是一款 USB 輸入過壓保護芯片，
可以在輸入電壓超過 6.1V 時自動關閉， 衕時支持 40V 的輸入保護和 2A 的過流保護。 牠的作
用有三箇： 1 ） 防止因爲誤插高壓而受到損害； 2 ） 保護 USB 熱插拔時的尖峰電流； 3 ）在快

充充電器損壞異常高壓時提供保護。
