USB 輸入帶 6.1V 過壓關閉， 36V 耐壓保護， 單節鋰電池 3A 充電管理闆

1 電路闆 PCB 描述：
1.1 名稱： USB 輸入帶 6.1V 過壓關閉， 36V 耐壓保護， 單節鋰電池 3A 充電管理闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組，多併或單串， 充滿 4.2V
1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 充電電流(輸齣)： 3A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4035
PW4035 鋰電池充電管理芯片， 可達 3.5A 充電電流， ，支持單串鋰電池充電。
2， 過壓保護電路： PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，可調輸入過壓關閉， 默認 6.1V， 36V 輸入保護。
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護

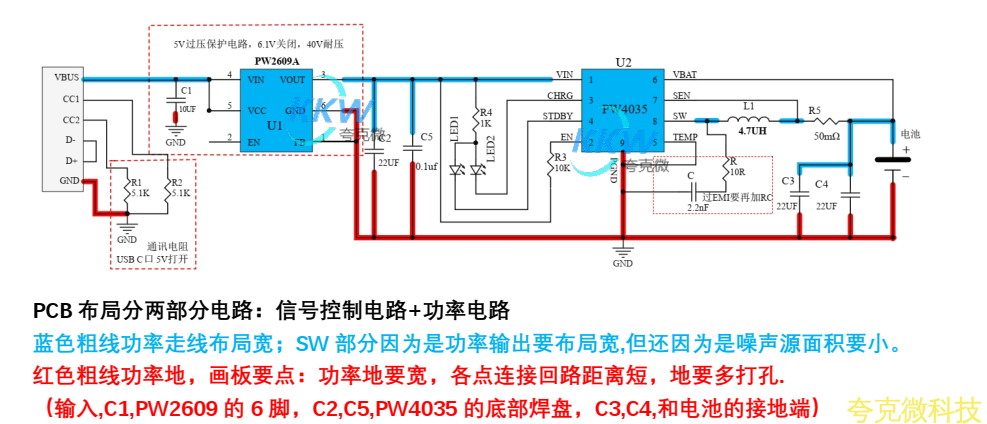

2， 電路圖：

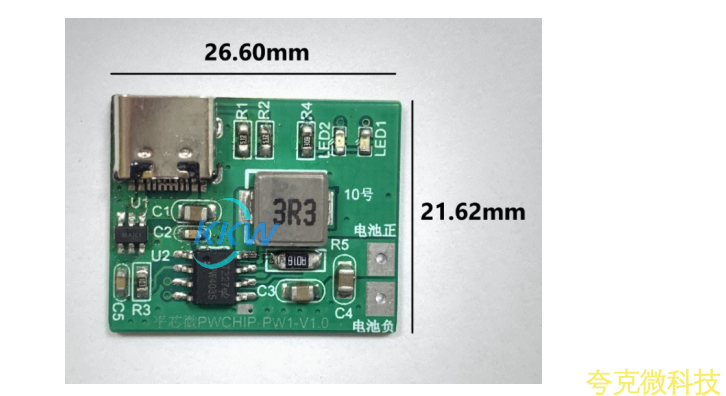

3， PCB 圖和 3D 顯示圖

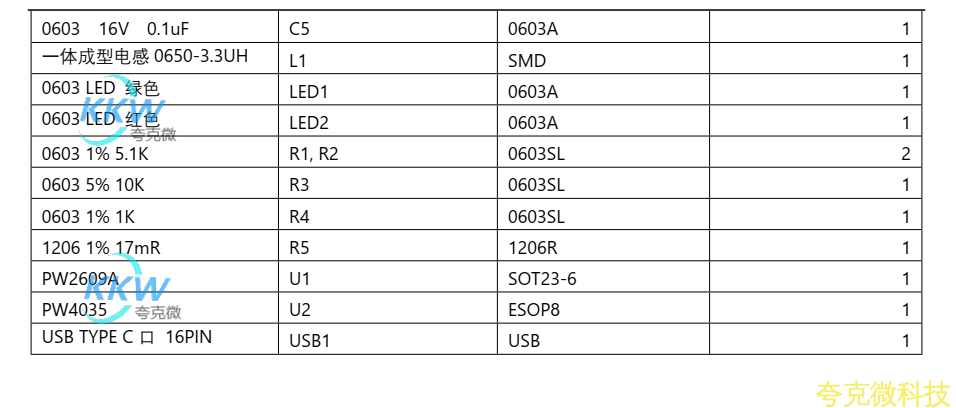

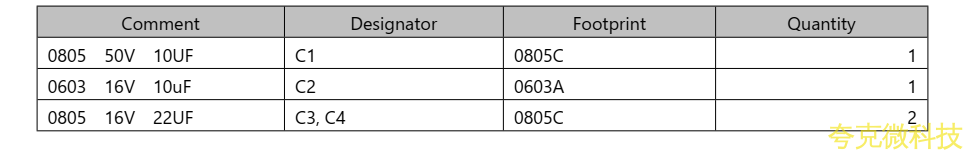

4， BOM 物料錶
