USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A
1 電路闆 PCB 描述：
1.1 名稱： USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.1 名稱： USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
詳情
1 電路闆 PCB 描述：
1.1 名稱： USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.6 1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4202
PW4202 鋰電池充電管理芯片， 可達 3A 充電電流， ，支持兩串鋰電池充電。
1.1 名稱： USB C 口 5V 輸入,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.6 1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4202
PW4202 鋰電池充電管理芯片， 可達 3A 充電電流， ，支持兩串鋰電池充電。

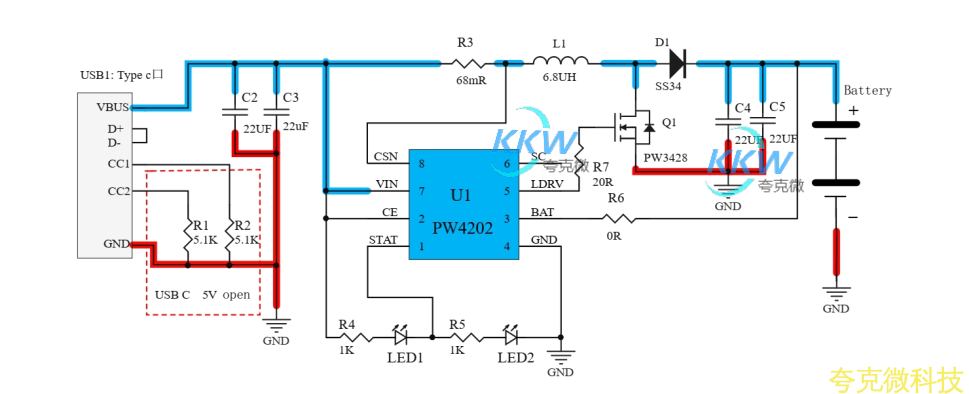

2， 電路圖：

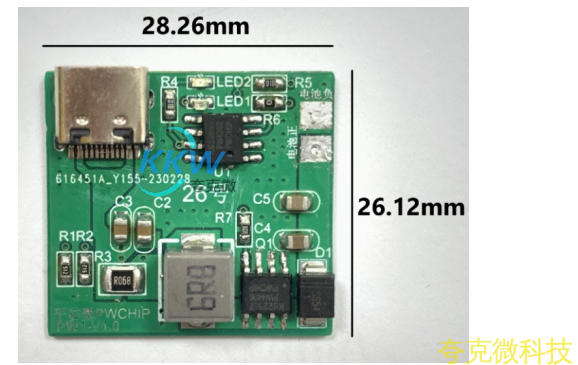

3， PCB 圖和 3D 顯示圖

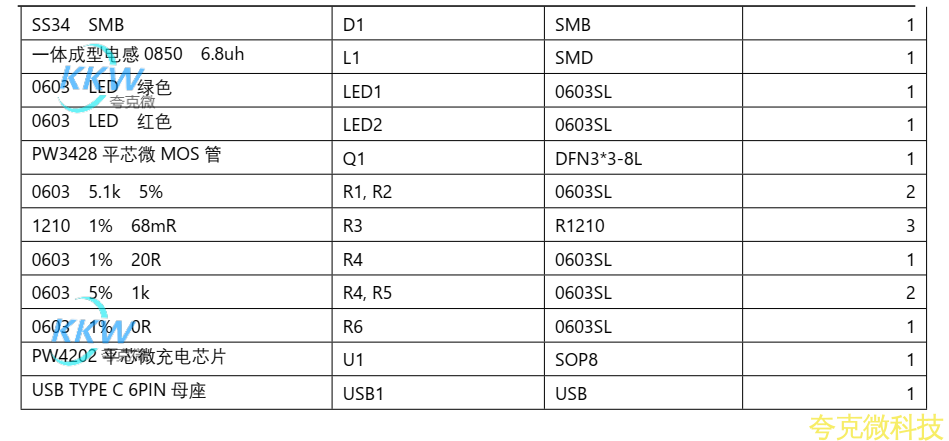

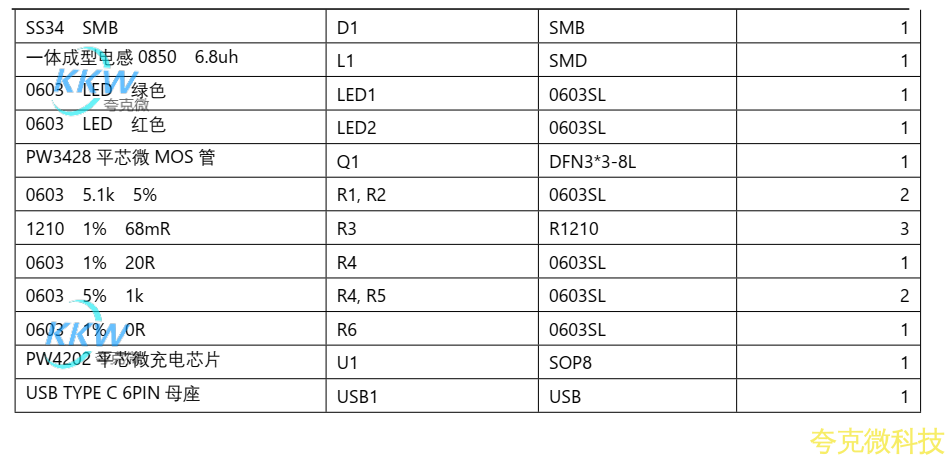

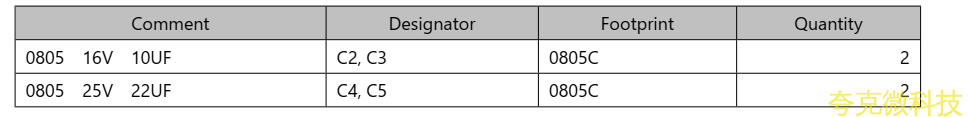

4， BOM 物料錶
