USB C 口輸入含過壓保護,兩節串聯鋰電池充電管理闆 8.4V 1A

1 電路闆 PCB 描述：
1.1 名稱： USB C 口輸入含過壓保護,兩節串聯鋰電池充電管理闆 8.4V 1A，
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.5 1.4 輸入電壓： 5V （充電亮燈，充滿轉燈） ， Max 輸入電流： 2A
1.6 1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4202
PW4202 鋰電池充電管理芯片， 可達 3A 充電電流， ，支持兩串鋰電池充電。
2， 過壓保護電路： PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，可調輸入過壓關閉， 默認 6.1V， 40V 輸入保護。
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護

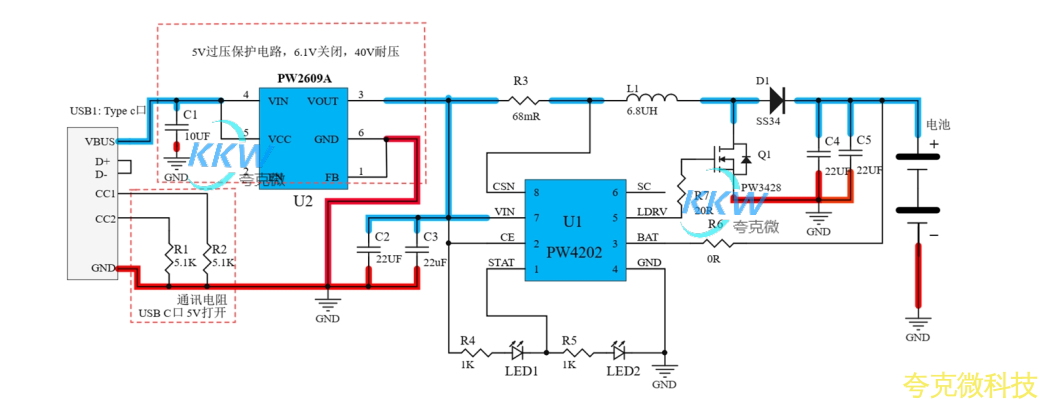

2， 電路圖：

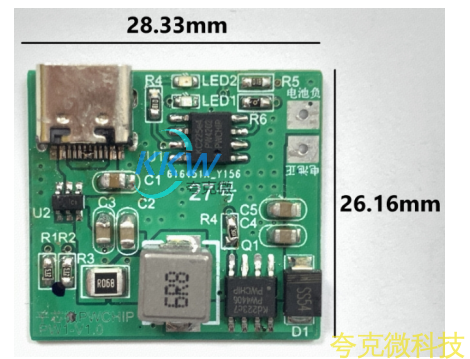

3， PCB 圖和 3D 顯示圖

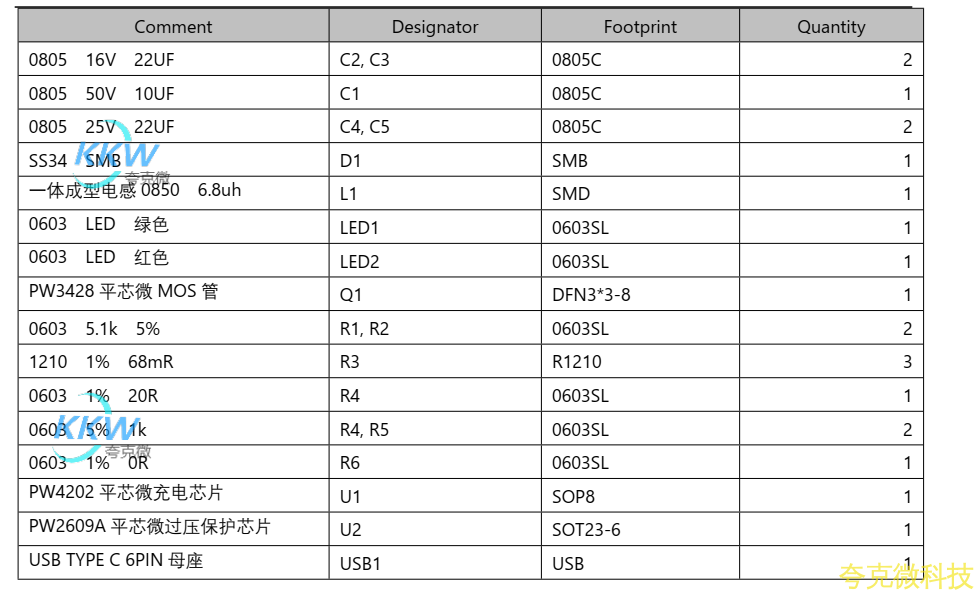

4， BOM 物料錶
