支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆

支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆

1 電路闆 PCB 描述:
1.1 名稱: 支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
1.2 應用:便捷充電設備等
1.3 電池組: 11.1V 鋰電池組, 三串 3.7V 鋰電池,充滿 12.6V
1.4 輸入電壓: 5V-9V (充電亮燈,充滿轉燈)
1.5 Max 輸入電流: 1.9A
詳情
1 電路闆 PCB 描述:
1.1 名稱: 支持 PD 快充 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
1.2 應用:便捷充電設備等
1.3 電池組: 11.1V 鋰電池組, 三串 3.7V 鋰電池,充滿 12.6V
1.4 輸入電壓: 5V-9V (充電亮燈,充滿轉燈)
1.5 Max 輸入電流: 1.9A
1.6 芯片功能簡介:
1, 鋰電池充電電路: PW4040
PW4040 鋰電池充電管理芯片,可達 3.5A 充電電流, 可調輸齣充電電壓,支持寬輸入電壓
2,
USB C 口 PD 快充協議芯片: PW6603
PW6603 是 PD 快充協議芯片, SINK 端,負責協議通訊 PD 充電器使輸齣其指定的電壓。

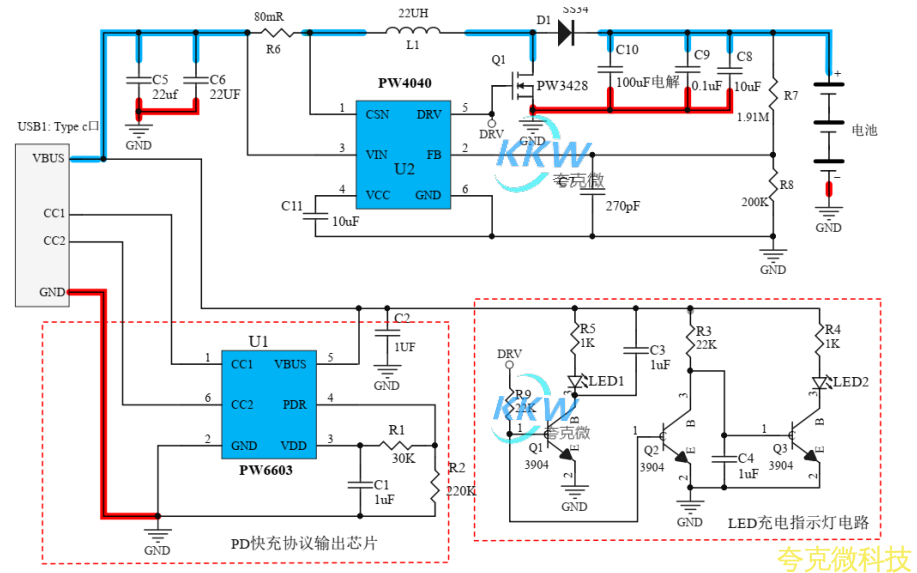

2, 電路圖:

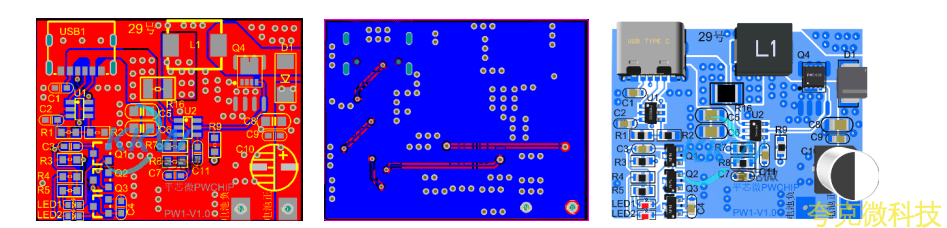

3, PCB 圖和 3D 顯示圖

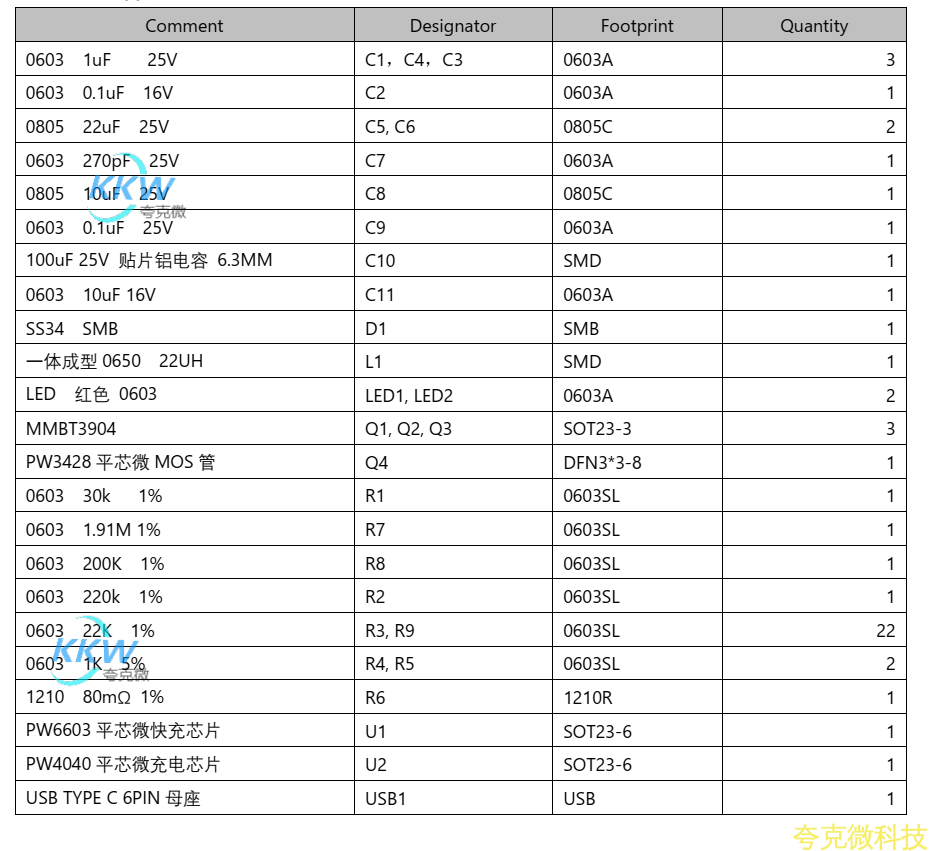

4, BOM 物料錶
