支持 PD/QC 快充協議高壓 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆

1 電路闆 PCB 描述：
1.1 名稱： 支持 PD/QC 快充協議高壓 5V-9V2A 給三節串聯 12.6V 鋰電池充電闆
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組， 三串 3.7V 鋰電池， 充滿 12.6V
1.4 輸入電壓： 5V-9V （充電亮燈，充滿轉燈）
1.5 Max 輸入電流： 1.9A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4040
PW4040 鋰電池充電管理芯片， 可達 3.5A 充電電流，可調輸齣充電電壓，支持寬輸入電壓
2， USB C 口 PD/QC 快充協議芯片： PW6606
PW6606 是 PD/QC 快充協議芯片， SINK 端，負責協議通訊 PD 充電器使輸齣其指定的電壓。

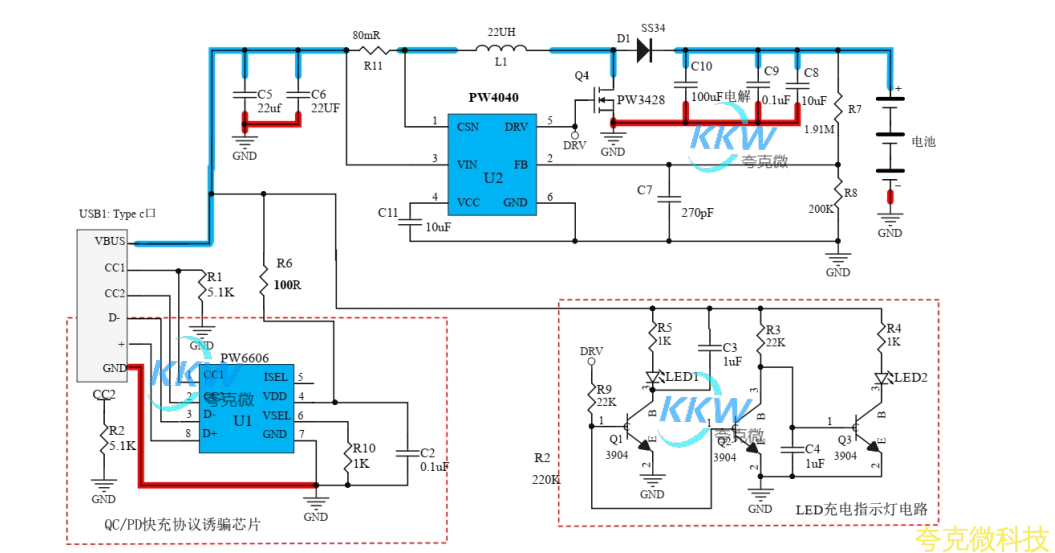

2， 電路圖：

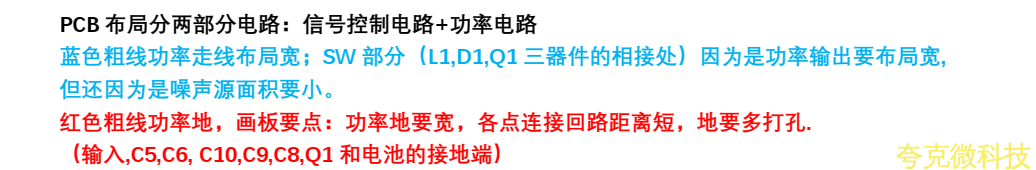

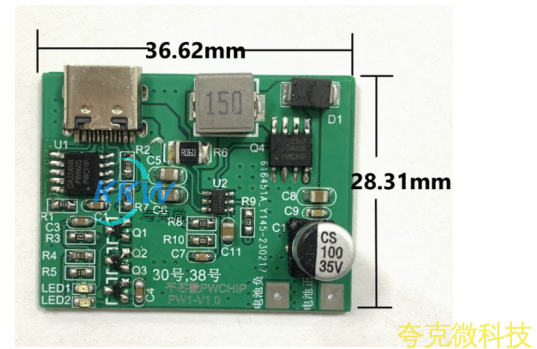

3， PCB 圖和 3D 顯示圖

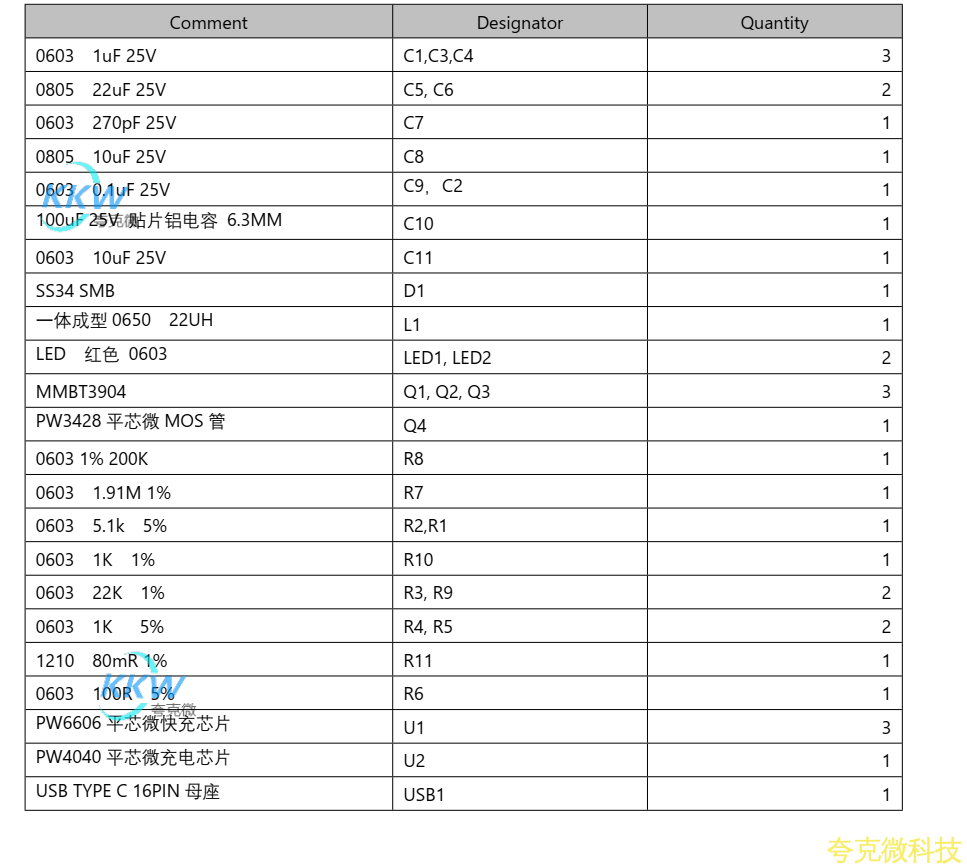

4， BOM 物料錶
