PW2205 降壓電路闆
1， 電路闆 PCB 描述：
1.1 名稱： PW2205 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V， 3.3V， 9V， 12V（輸齣按 20W 計祘）
1.1 名稱： PW2205 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V， 3.3V， 9V， 12V（輸齣按 20W 計祘）
詳情
1， 電路闆 PCB 描述：
1.1 名稱： PW2205 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V， 3.3V， 9V， 12V（輸齣按 20W 計祘）
1.5 芯片功能簡介：
1， 降壓芯片： PW2205
PW2205 輸入電壓 4.5V～ 30V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 5A， 封裝 ESOP8。
1.1 名稱： PW2205 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V， 3.3V， 9V， 12V（輸齣按 20W 計祘）
1.5 芯片功能簡介：
1， 降壓芯片： PW2205
PW2205 輸入電壓 4.5V～ 30V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 5A， 封裝 ESOP8。

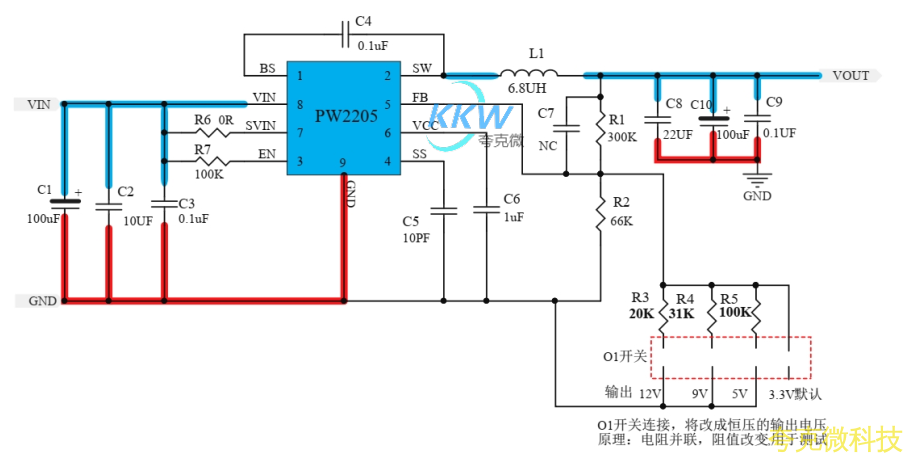

2，電路圖：

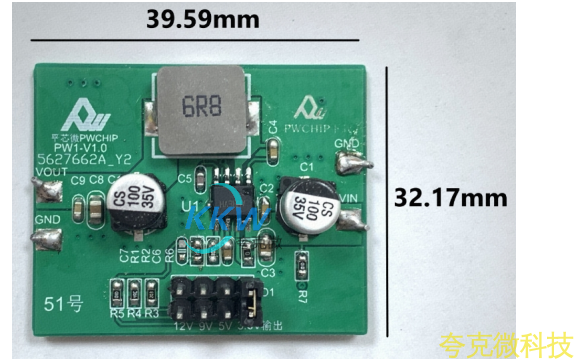

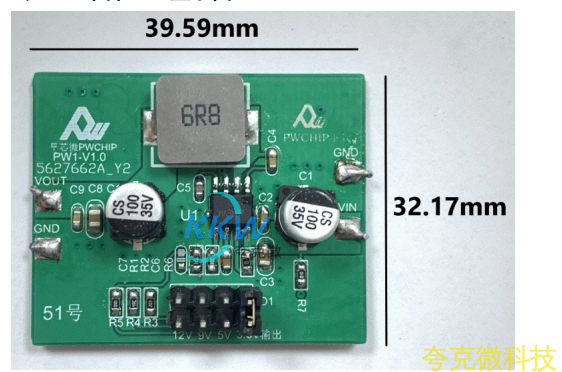

3， PCB 圖和 3D 顯示圖

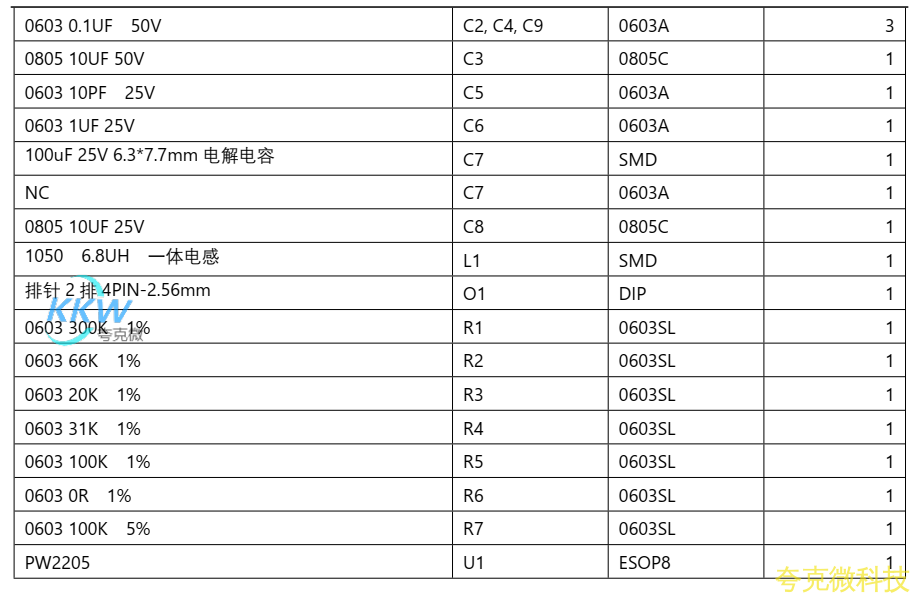

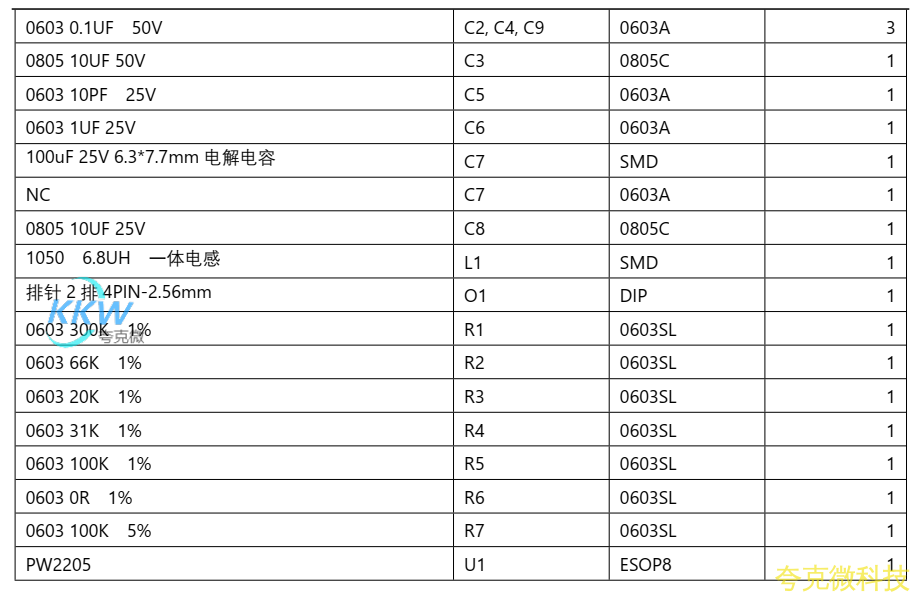

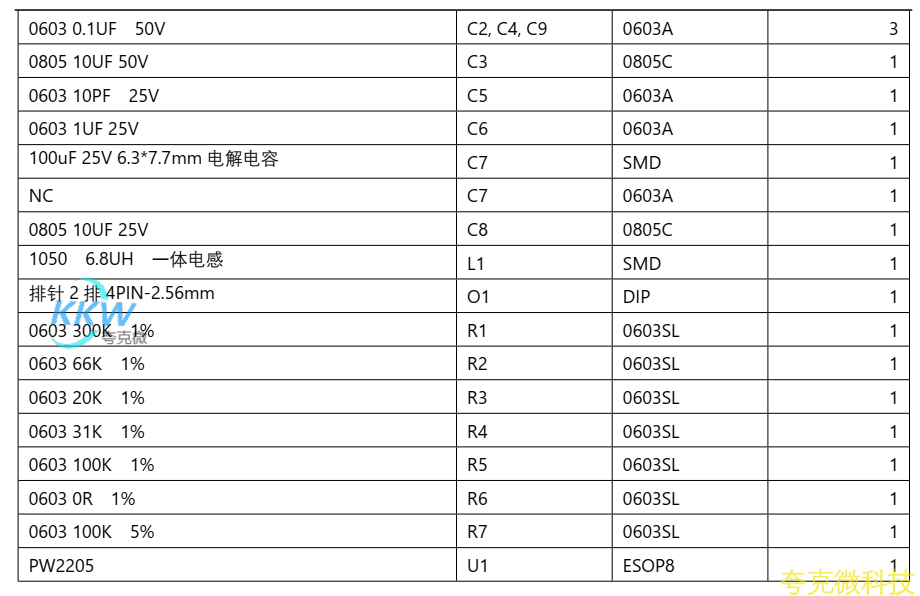

4， BOM 物料錶
