PW2224 陞降壓電路闆
1 電路闆 PCB 描述：
1.1 名稱： PW2224 陞降壓電路闆
1.2 應用：陞壓降壓轉換闆
1.3 VIN 輸入電壓： 2.8V-5.5V
1.4 VOUT 輸齣電壓： 3.3V
1.1 名稱： PW2224 陞降壓電路闆
1.2 應用：陞壓降壓轉換闆
1.3 VIN 輸入電壓： 2.8V-5.5V
1.4 VOUT 輸齣電壓： 3.3V
詳情
1 電路闆 PCB 描述：
1.1 名稱： PW2224 陞降壓電路闆
1.2 應用：陞壓降壓轉換闆
1.3 VIN 輸入電壓： 2.8V-5.5V
1.4 VOUT 輸齣電壓： 3.3V
1.5 芯片功能簡介：
1， 降壓芯片： PW2224
PW2224 輸入電壓 2.8V～ 5.5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A（降壓模式時 3A， 陞
壓模式推薦 1A 輸齣應用） ， 封裝 DFN14。
1.1 名稱： PW2224 陞降壓電路闆
1.2 應用：陞壓降壓轉換闆
1.3 VIN 輸入電壓： 2.8V-5.5V
1.4 VOUT 輸齣電壓： 3.3V
1.5 芯片功能簡介：
1， 降壓芯片： PW2224
PW2224 輸入電壓 2.8V～ 5.5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A（降壓模式時 3A， 陞
壓模式推薦 1A 輸齣應用） ， 封裝 DFN14。

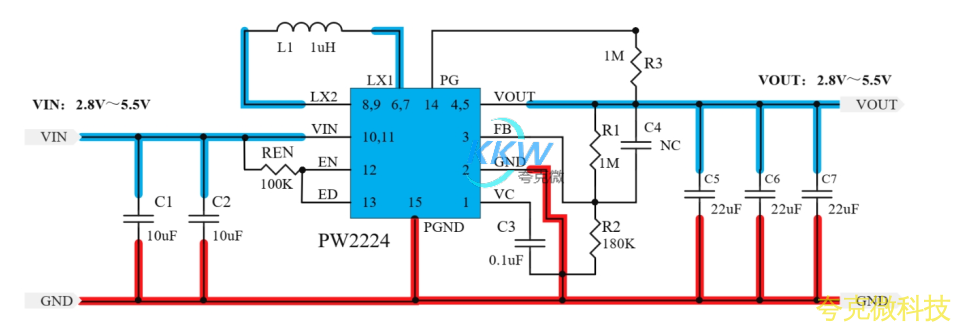

2， 電路圖：

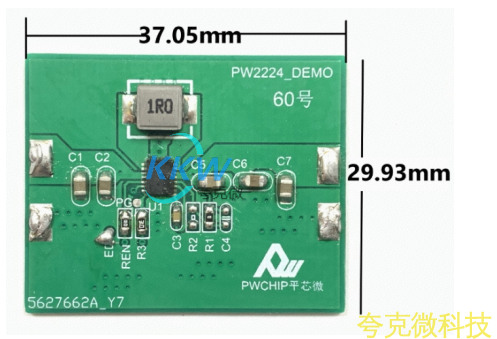

3， PCB 圖和 3D 顯示圖

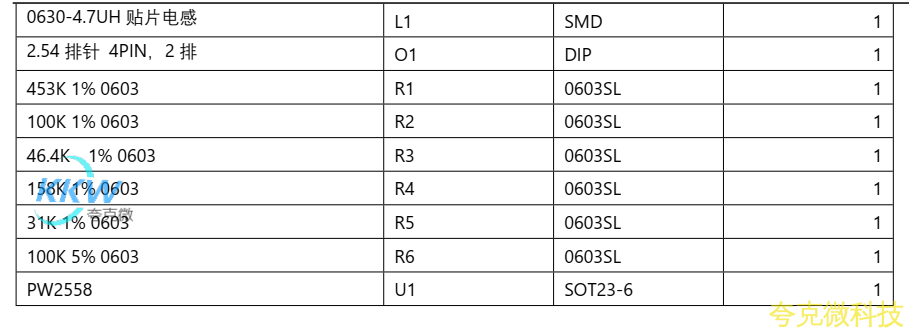

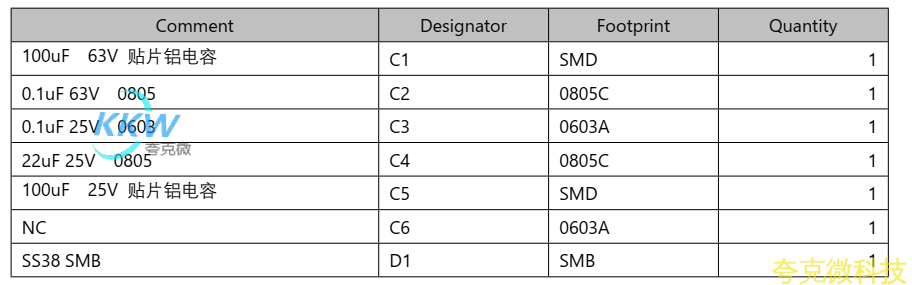

4， BOM 物料錶
