榦電池鋰電池陞降壓 3.3V0.5A 恆壓輸齣電路闆

1， 電路闆 PCB 描述：
1.1 名稱： 榦電池鋰電池陞降壓 3.3V0.5A 恆壓輸齣電路闆
1.2 應用：陞壓-降壓 3.3V 電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-5V
1.4 VOUT 輸齣電壓： 3.3V 0.5A
1.5 芯片功能簡介：
1， 陞壓電源芯片： PW5100
PW5100 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓 0.7V～ 5V，固定輸
齣版本選擇， 輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感
2， DC-DC 降壓芯片： PW2058
PW2058 是一款低靜態電流低壓差的 DC-DC 降壓穩壓芯片， 輸入電壓 2V～ 6V， 可調輸齣， 電流
可達 0.8A， 採用 SOT23-5 封裝。

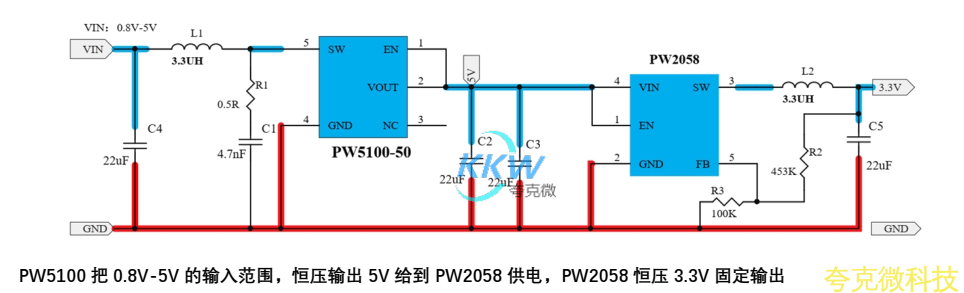

2，電路圖：

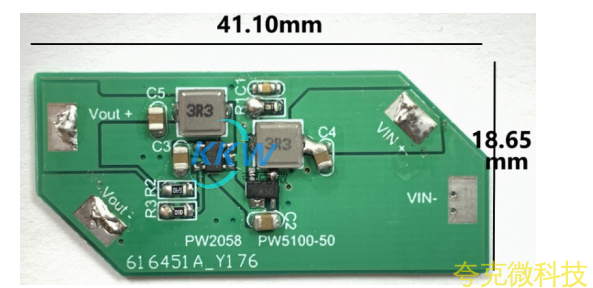

3， PCB 圖和 3D 顯示圖

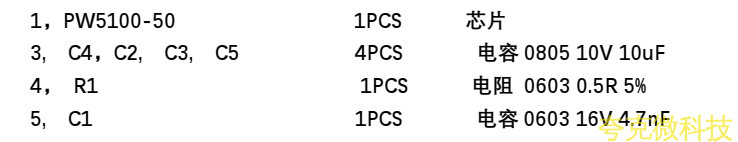

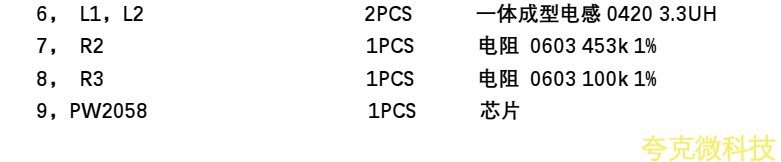

4 ， BOM 物料錶
