鋰電池陞壓 5V1A 電路闆， PW5300A
1， 電路闆 PCB 描述：
1.1 名稱： 鋰電池陞壓 5V1A 電路闆， PW5300A
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.3V-4.5V
1.4 VOUT 輸齣電壓： 5V 1.2A
1.1 名稱： 鋰電池陞壓 5V1A 電路闆， PW5300A
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.3V-4.5V
1.4 VOUT 輸齣電壓： 5V 1.2A
詳情
1， 電路闆 PCB 描述：
1.1 名稱： 鋰電池陞壓 5V1A 電路闆， PW5300A
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.3V-4.5V
1.4 VOUT 輸齣電壓： 5V 1.2A
1.5 芯片功能簡介：
1， 電源芯片： PW5300A
PW5300A 是一款鋰電池陞壓芯片， 輸入電壓 2.3V～ 10V，可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 1.2A（輸齣 6W 左右計祘）
1.1 名稱： 鋰電池陞壓 5V1A 電路闆， PW5300A
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.3V-4.5V
1.4 VOUT 輸齣電壓： 5V 1.2A
1.5 芯片功能簡介：
1， 電源芯片： PW5300A
PW5300A 是一款鋰電池陞壓芯片， 輸入電壓 2.3V～ 10V，可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 1.2A（輸齣 6W 左右計祘）

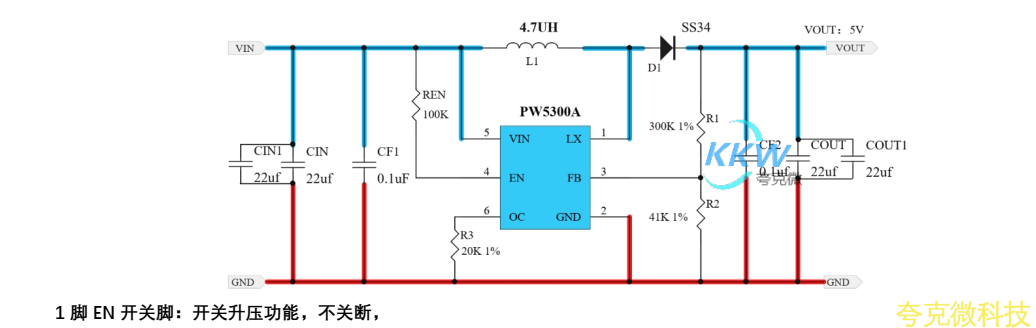

2，電路圖：

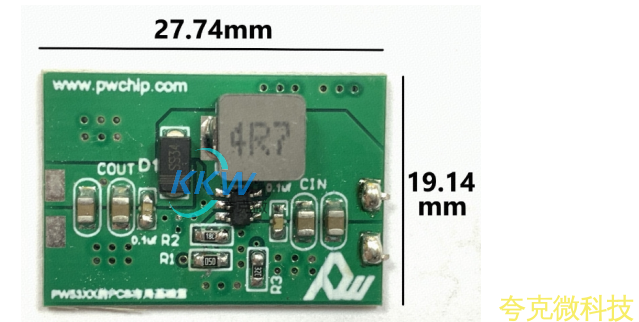

3， PCB 圖和 3D 顯示圖

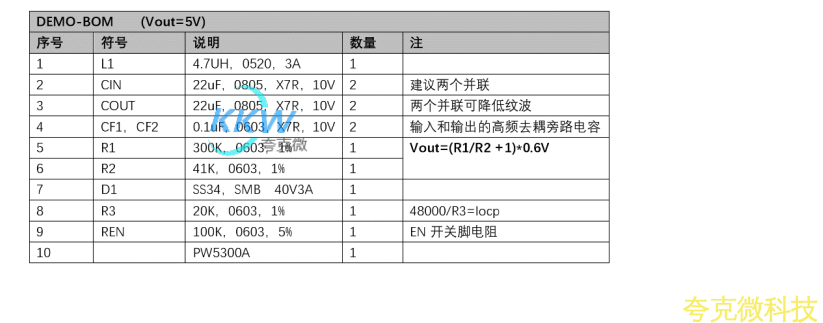

4， BOM 物料錶
