3V-5V 陞壓 8.4V0.5A 電路闆， PW5300
1， 電路闆 PCB 描述：
1.1 名稱： 3V-5V 陞壓 8.4V0.5A 電路闆， PW5300
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-5V
1.4 VOUT 輸齣電壓： 8.4V 0.5A
1.1 名稱： 3V-5V 陞壓 8.4V0.5A 電路闆， PW5300
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-5V
1.4 VOUT 輸齣電壓： 8.4V 0.5A
詳情
1， 電路闆 PCB 描述：
1.1 名稱： 3V-5V 陞壓 8.4V0.5A 電路闆， PW5300
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-5V
1.4 VOUT 輸齣電壓： 8.4V 0.5A
1.5 芯片功能簡介：
1， 電源芯片： PW5300
PW5300 是一款鋰電池陞壓芯片， 輸入電壓 2.6V～ 5V， 可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣電壓
輸齣電流可達 12V（輸齣 6W 左右計祘）
1.1 名稱： 3V-5V 陞壓 8.4V0.5A 電路闆， PW5300
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 3V-5V
1.4 VOUT 輸齣電壓： 8.4V 0.5A
1.5 芯片功能簡介：
1， 電源芯片： PW5300
PW5300 是一款鋰電池陞壓芯片， 輸入電壓 2.6V～ 5V， 可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣電壓
輸齣電流可達 12V（輸齣 6W 左右計祘）

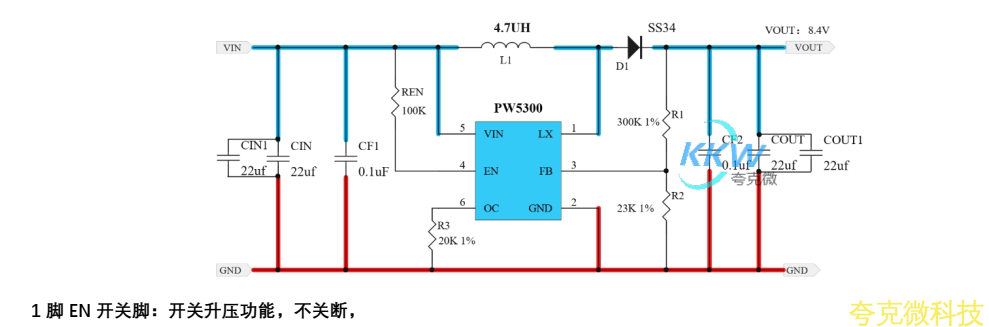

2，電路圖：

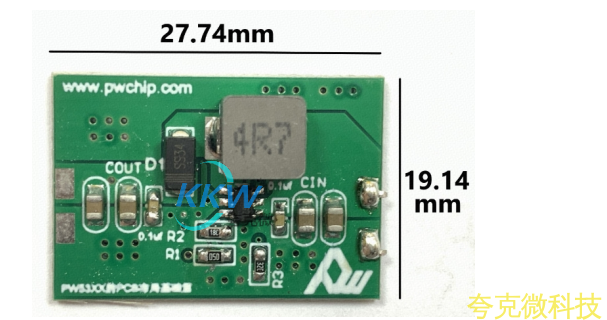

3， PCB 圖和 3D 顯示圖

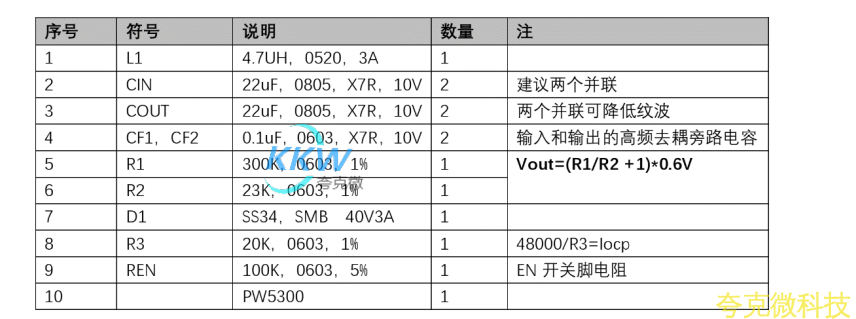

4， BOM 物料錶
