鋰電池陞壓 5V3A 電路闆， PW5303
1， 電路闆 PCB 描述：
1.1 名稱： 鋰電池陞壓 5V3A 電路闆， PW5303
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.5V-4.4V
1.4 VOUT 輸齣電壓： 5V 3A
1.1 名稱： 鋰電池陞壓 5V3A 電路闆， PW5303
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.5V-4.4V
1.4 VOUT 輸齣電壓： 5V 3A
詳情
1， 電路闆 PCB 描述：
1.1 名稱： 鋰電池陞壓 5V3A 電路闆， PW5303
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.5V-4.4V
1.4 VOUT 輸齣電壓： 5V 3A
1.5 芯片功能簡介：
1， 電源芯片： PW5303
PW5303 是一款鋰電池陞壓芯片， 輸入電壓 2.5V～ 4.5V， 可調輸齣至 5.3V， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 2.4A。
1.1 名稱： 鋰電池陞壓 5V3A 電路闆， PW5303
1.2 應用： 陞壓電壓轉換闆
1.3 VIN 輸入電壓： 2.5V-4.4V
1.4 VOUT 輸齣電壓： 5V 3A
1.5 芯片功能簡介：
1， 電源芯片： PW5303
PW5303 是一款鋰電池陞壓芯片， 輸入電壓 2.5V～ 4.5V， 可調輸齣至 5.3V， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 2.4A。

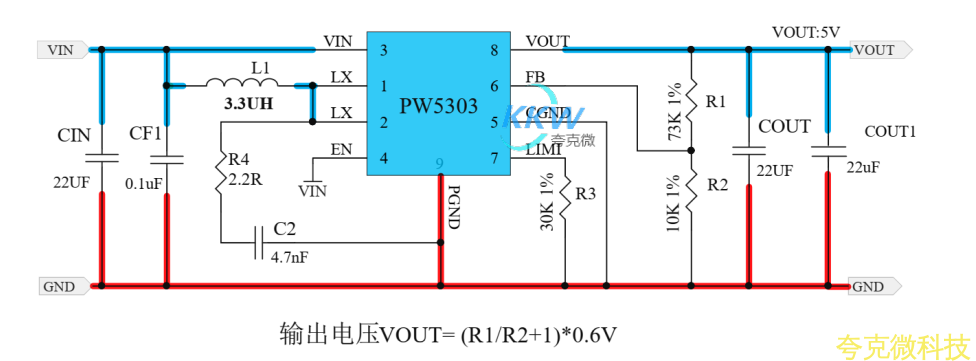

2， 電路圖：

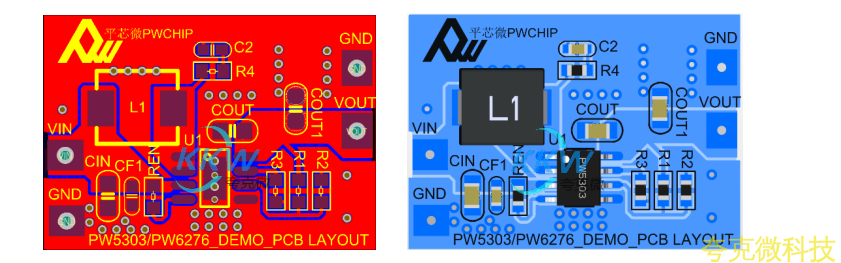

3， PCB 圖和 3D 顯示圖

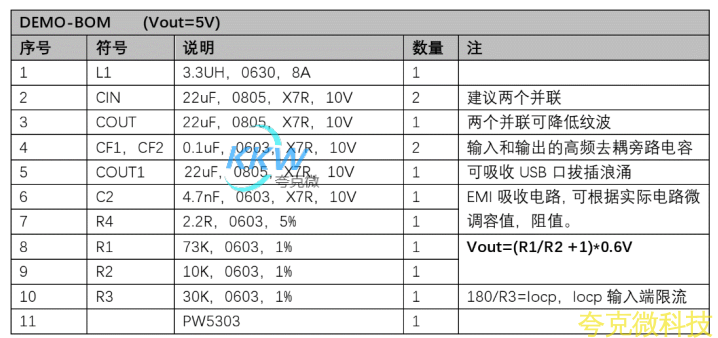

4， BOM 物料錶
