1 電路闆 PCB 描述:
1.1 名稱:四節串聯鋰電池保護方案闆, 10A 過流,
1.2 應用: 14.8V 鋰電池組:四串 3.7V 鋰電池串聯組,可多組併聯
1.3 過放電檢測電壓: 2.4V(單箇鋰電池) ,過充電檢測電壓: 4.28V(單箇鋰電池)
1.4 (P+/P-)保護闆輸入電壓: 10V-16.8V, 16.8V 充滿,
                                                    四串鋰電池組放電電壓: 9.6V∽16.8V。 瞬間電流 10A,工作電流推薦 5A 以下

詳情
1 電路闆 PCB 描述:
1.1 名稱:四節串聯鋰電池保護方案闆, 10A 過流,
1.2 應用: 14.8V 鋰電池組:四串 3.7V 鋰電池串聯組,可多組併聯
1.3 過放電檢測電壓: 2.4V(單箇鋰電池) ,過充電檢測電壓: 4.28V(單箇鋰電池)
1.4 (P+/P-)保護闆輸入電壓: 10V-16.8V, 16.8V 充滿,
四串鋰電池組放電電壓: 9.6V∽16.8V。 瞬間電流 10A,工作電流推薦 5A 以下
1.5 芯片功能簡介:
1, 鋰電池保護電路: PW1116
PW1116 四串鋰電池得過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保護值。

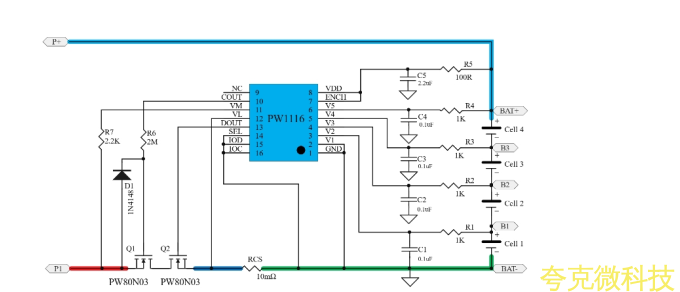

2, 電路圖:

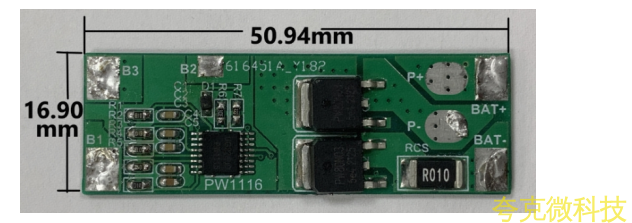

3, PCB 圖和 3D 顯示圖

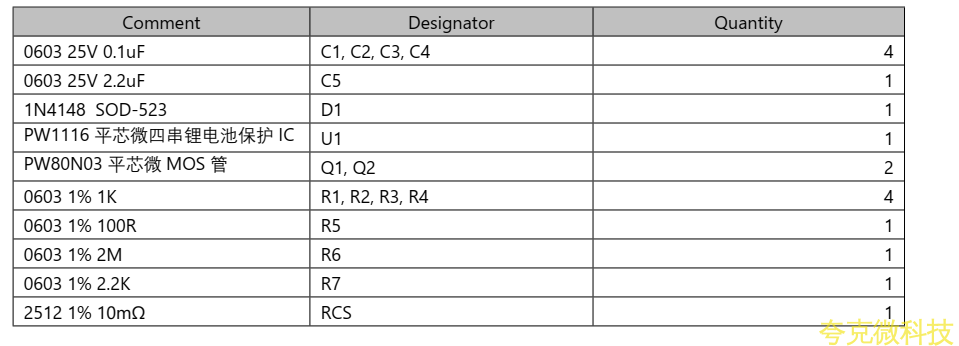

4, BOM 物料錶
