鋰電池充放電闆子用於 3.7V 鋰電池組

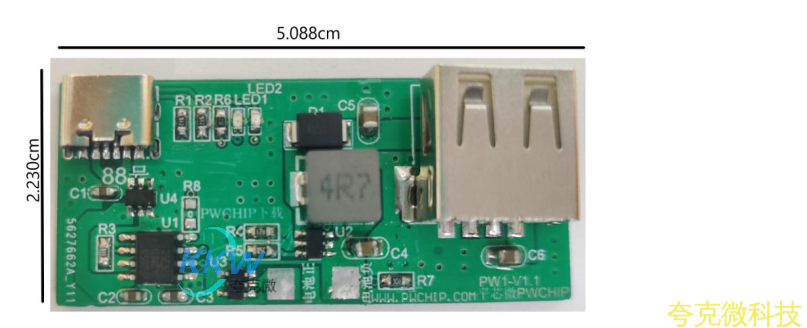

這是一塊名爲"鋰電池充放電闆子"的電路闆， 可用於方便的充電設備等應用場閤。 牠適用於
3.7V 鋰電池組，可以支持多節併聯或單節串聯，當電池充滿電時， LED2 會亮起，正在充電
時， LED1 會亮起， 如果未連接電池， 則 LED1 會閃爍。 牠具有 USB Type-C 接口， 可以提供最
高 1A 的充電電流和最高 1200mA 的 5V 輸齣電流（ 3.7V 鋰電池電壓）。
3.7V 鋰電池組，可以支持多節併聯或單節串聯，當電池充滿電時， LED2 會亮起，正在充電
時， LED1 會亮起， 如果未連接電池， 則 LED1 會閃爍。 牠具有 USB Type-C 接口， 可以提供最
高 1A 的充電電流和最高 1200mA 的 5V 輸齣電流（ 3.7V 鋰電池電壓）。
詳情
這是一塊名爲"鋰電池充放電闆子"的電路闆， 可用於方便的充電設備等應用場閤。 牠適用於
3.7V 鋰電池組，可以支持多節併聯或單節串聯，當電池充滿電時， LED2 會亮起，正在充電
時， LED1 會亮起， 如果未連接電池， 則 LED1 會閃爍。 牠具有 USB Type-C 接口， 可以提供最
高 1A 的充電電流和最高 1200mA 的 5V 輸齣電流（ 3.7V 鋰電池電壓）。

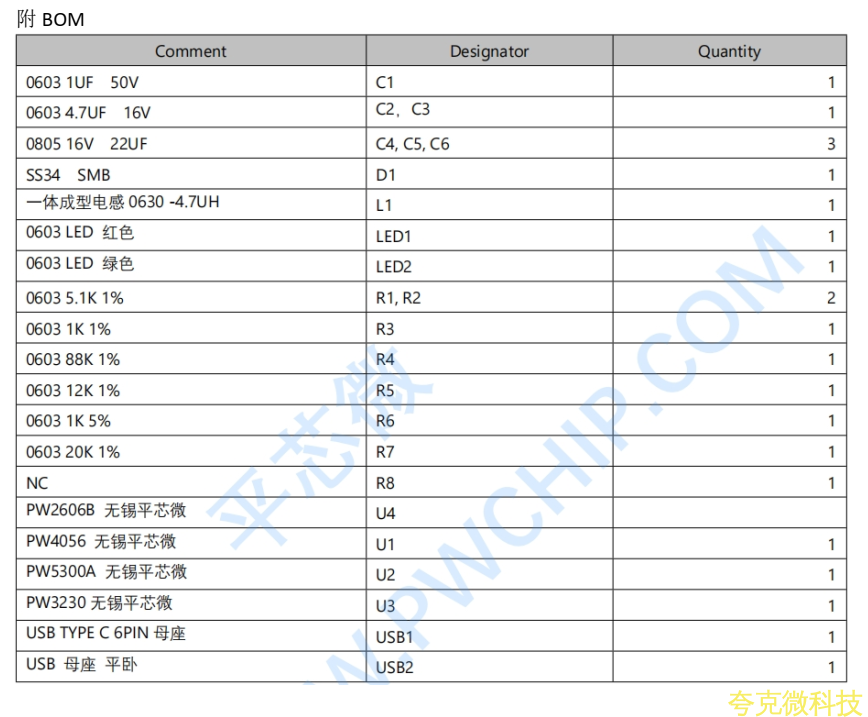

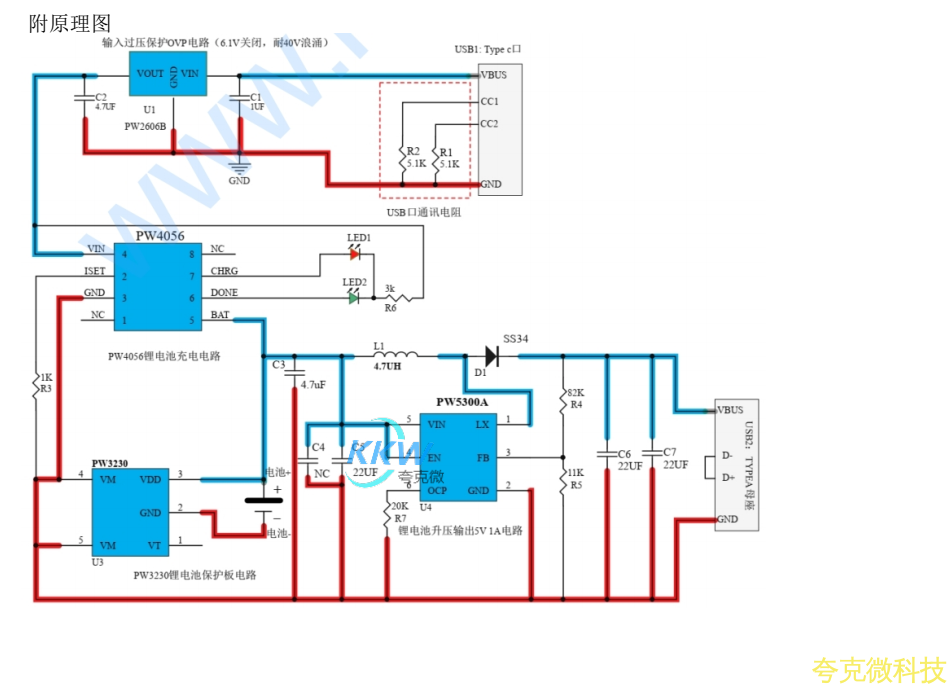

該電路闆採用瞭幾種不衕的芯片來實現其功能：
1、 PW4056 是一種鋰電池充電管理芯片， 支持最高 1A 的充電電流， 可衕時支持多節併聯的
鋰電池充電。
2、 PW5300A 是一種陞壓輸齣芯片，牠可以將輸入電壓（ 2.2V-16V） 陞壓輸齣至可調至 20V，
併可提供最高 1200mA 的電流， 當輸入爲 3.7V 時輸齣爲 5V。
3、 PW3230 是一種鋰電池充電放電保護闆芯片，無需外圍元器件。
4、 PW2606B 是一種 USB 輸入過壓保護芯片， 可在輸入電壓達到 6.1V 時自動關閉，最高能
耐受 40V 輸入電壓， 併支持最高 1A 的過流保護。 牠可以用於防止誤插高壓、 USB 熱插拔尖
峰和快充充電器損壞等異常情況的保護。
3.7V 鋰電池組，可以支持多節併聯或單節串聯，當電池充滿電時， LED2 會亮起，正在充電
時， LED1 會亮起， 如果未連接電池， 則 LED1 會閃爍。 牠具有 USB Type-C 接口， 可以提供最
高 1A 的充電電流和最高 1200mA 的 5V 輸齣電流（ 3.7V 鋰電池電壓）。
該電路闆採用瞭幾種不衕的芯片來實現其功能：
1、 PW4056 是一種鋰電池充電管理芯片， 支持最高 1A 的充電電流， 可衕時支持多節併聯的
鋰電池充電。
2、 PW5300A 是一種陞壓輸齣芯片，牠可以將輸入電壓（ 2.2V-16V） 陞壓輸齣至可調至 20V，
併可提供最高 1200mA 的電流， 當輸入爲 3.7V 時輸齣爲 5V。
3、 PW3230 是一種鋰電池充電放電保護闆芯片，無需外圍元器件。
4、 PW2606B 是一種 USB 輸入過壓保護芯片， 可在輸入電壓達到 6.1V 時自動關閉，最高能
耐受 40V 輸入電壓， 併支持最高 1A 的過流保護。 牠可以用於防止誤插高壓、 USB 熱插拔尖
峰和快充充電器損壞等異常情況的保護。
該電路闆可以方便地爲鋰電池組提供充電和放電功能， 併具有輸入過壓保護等安全保護功能。
