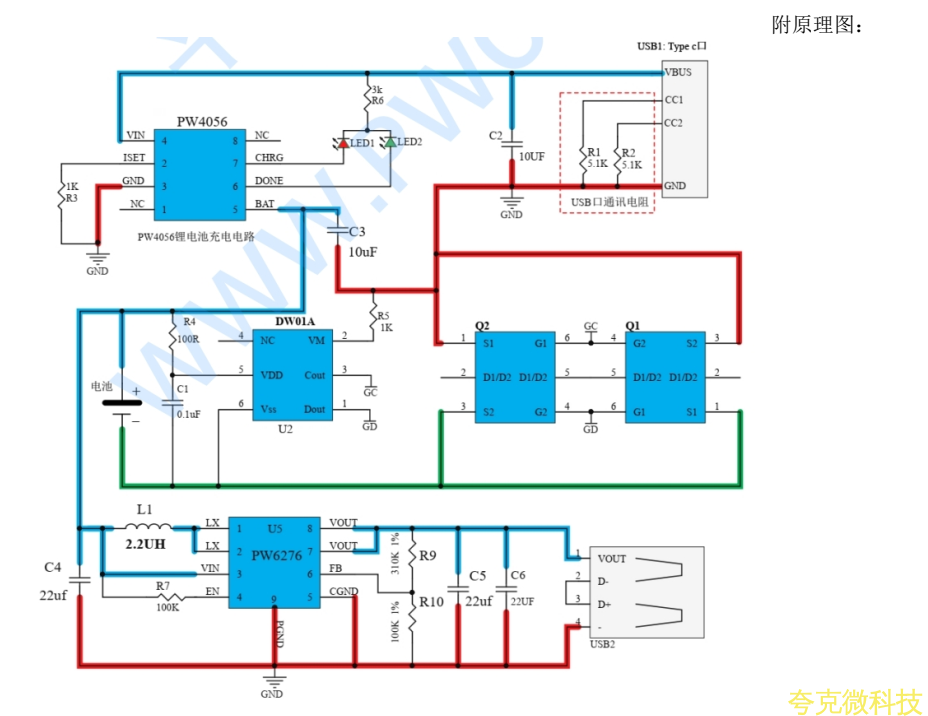

鋰電池充放電闆子 5V1A 充電和陞壓放電 5V2.4A”的電路闆

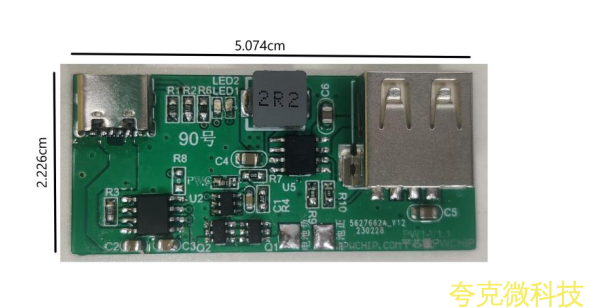

這款産品是“鋰電池充放電闆子 5V1A 充電和陞壓放電 5V2.4A ”的電路闆， 主要用於便捷
充電設備等。牠支持使用多併或單串的 3.7V 鋰電池組（充滿電壓爲 4.2V ），在充電中會
亮 LED1 ，充滿後會亮 LED2 ，如果不接電池則 LED1 會閃爍。輸入接口是 USB Type-C 口，
電壓爲 5V ， 充電電流可達 2400mA 。 輸齣電壓爲 5V ， 電流可達 2400mA ， 適用於 3.7V 鋰
電池電壓的設備。

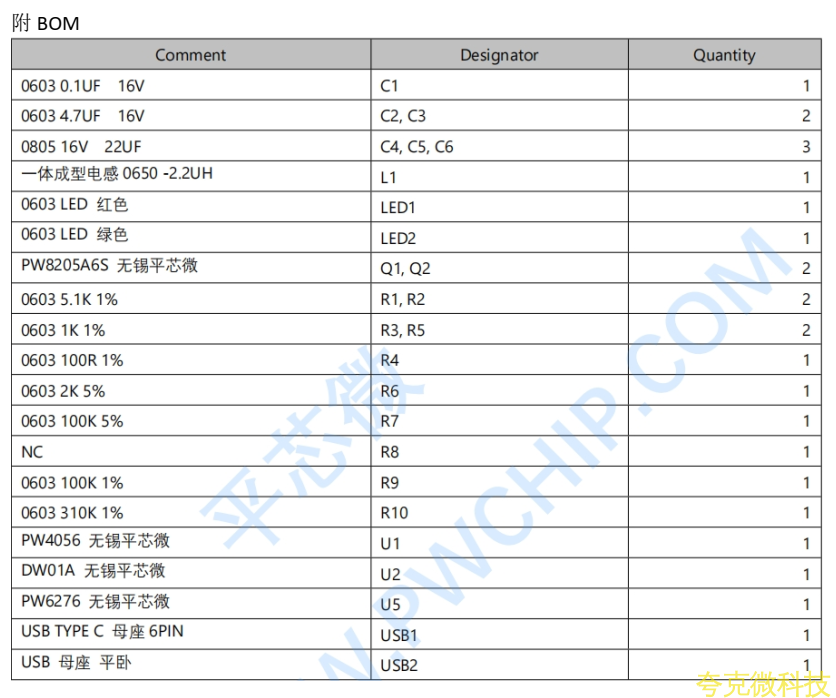

這塊電路闆採用瞭三箇不衕的芯片來實現其功能。首先是 PW4056 鋰電池充電管理芯片，
牠能夠支持多達 1A 的充電電流， 併且支持 1 節多併的鋰電池充電。 其次是 PW6276 陞壓
輸齣芯片電路，牠可以將輸入電壓從 3V-4.5V 陞壓至可調的 5.3V ，其最大輸齣電流爲
2400mA 。最後是 DW01A 鋰電池充電放電保護闆芯片，牠能夠與 MOS 外圍配閤使用，以

擴大過流保護電流。
