鋰電池充放電闆可以充電和放電鋰電池組， 電壓爲 5V，電流可 達 3A

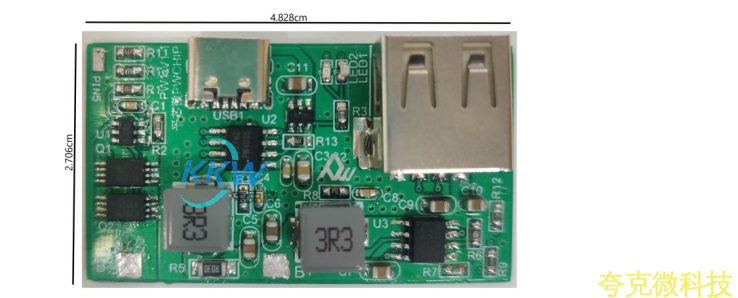

這是一箇名爲"鋰電池充放電闆"的電路闆，可以充電和放電鋰電池組， 電壓爲 5V，電流可
達 3A。牠適用於便攜充電設備等場景。
該電路闆支持使用多節併聯的 3.7V 鋰電池組或單節串聯的鋰電池組。當電池充滿時， LED2
亮；正在充電時， LED1 亮。 輸入端口是 USB typeC 口， 支持 5V 電壓， 充電電流可達
3000mA。 輸齣電壓爲 5V， 電流可達 300mA， 與 3.7V 鋰電池電壓匹配。

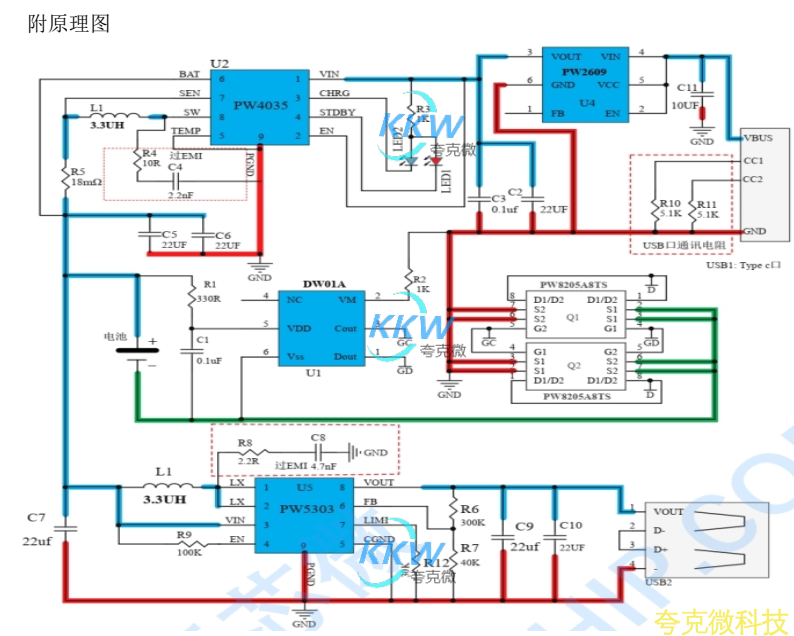

牠使用瞭以下芯片：
PW4035: B 型鋰電池充電電路芯片， 支持最大 3A 的充電電流， 併且支持多箇 3.7V 鋰電池組
併聯充電。
PW5303: C 型陞壓輸齣芯片電路， 輸入電壓範圍爲 2.5V 至 4.5V， 輸齣電壓可調至 5V，電流
可達 3000mA。
DW01A: A 型鋰電池保護電路芯片， 與 MOS 外圍配閤使用，可以擴大過流保護電流。
PW2609: 輸入過壓 OVP 保護電路芯片， 可調 OVP 過壓關閉保護閾值， 可調範圍爲 3V 至
20V， 採用 SOT23-6 封裝。 牠可以支持最大 36V 的輸入電壓， 衕時抵禦 36V 以下的輸入峰值

電壓，保護電路安全。
