兩節串聯鋰電池充放電闆

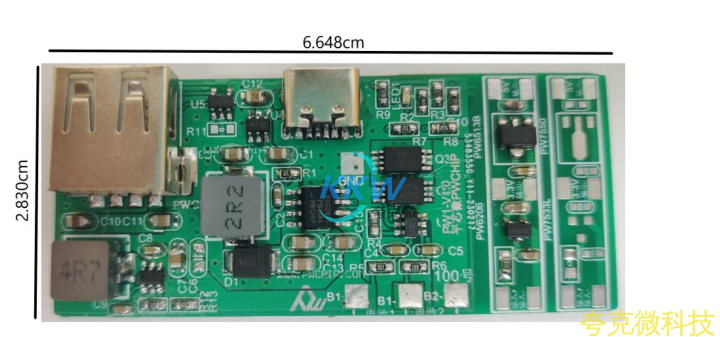

這是一款叫做 " 兩節串聯鋰電池充放電闆 " 的電路闆， 主要用於便捷充電設備等領域。 牠適用
於 7.4V 的鋰電池組，由兩串多併聯組成， 充滿後電壓爲 8.4V 。
牠由一箇 USB 輸入口（ USB1 ） ， 可以接受 5V2A 的輸入電壓， 併具有以下狀態指示燈： 充電
時亮燈， 充滿時轉燈， 沒有電池時閃燈。 另一箇 USB 輸齣口（ USB2 ） 可以輸齣 5V2.4A 的電
流。

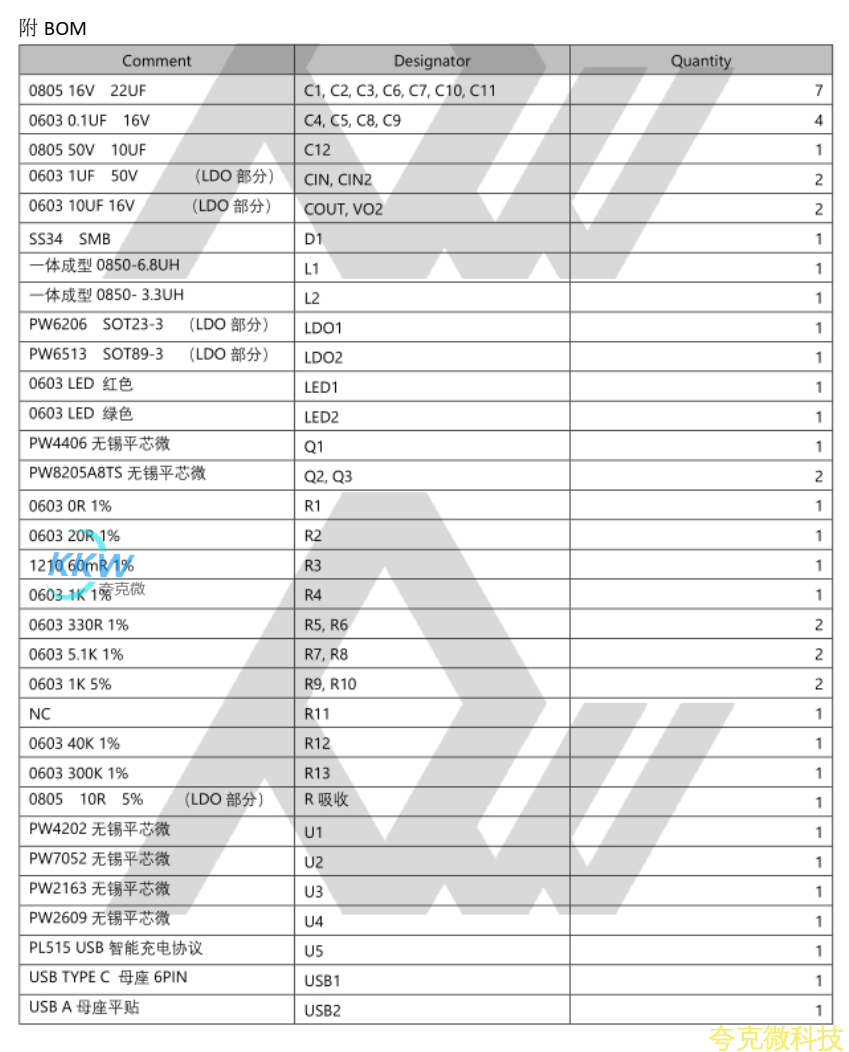

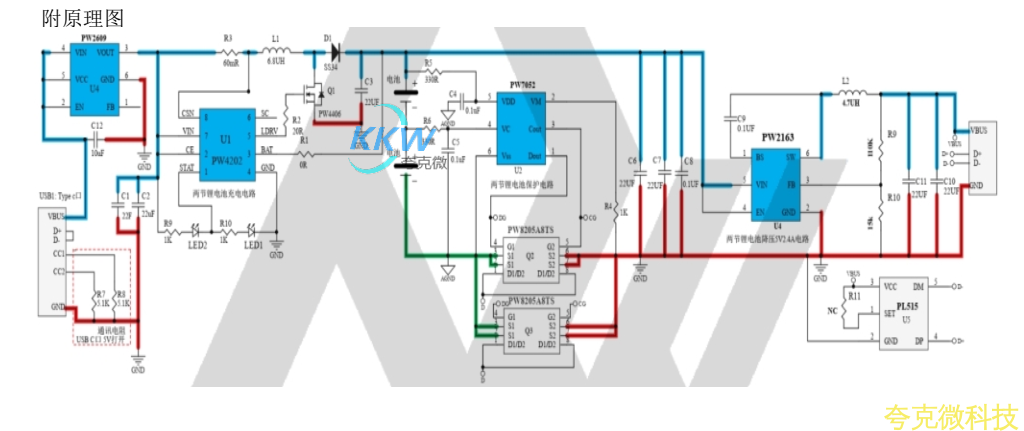

該電路闆包括以下芯片：
1 、 鋰電池充電電路芯片： PW4202 ， 可支持 3A 的充電電流， 可外接 MOS 管， 支持 5V 輸入
陞壓兩串鋰電池充電。
2 、 鋰電池保護電路芯片： PW7052 ， 可以檢測到兩串鋰電池的過充、 過放和過流等異常情況，
併聯接 MOS 管以增加過流保護值。
3 、鋰電池輸齣電路芯片： PW2163 ， 是一款 DC-DC 降壓恆壓芯片， 輸入電壓範圍爲
4.5V-18V ， 輸齣電流可達 3A 。
4 、輸入過壓保護閾值電路芯片： PW2609 ， 可以保護 USB 輸入端免受過壓的損壞。牠具有
可調閾值的輸入過壓保護，可以關閉輸入電壓過高的情況， 而 36V 的高耐壓水平則可以保
護設備不受過高的電壓損壞， 主要作用有： 1 、防止錯誤插入高電壓導緻的保護， 2 、 USB 熱

插拔尖峰保護， 3 、防止快充充電器損壞異常高壓保護。
