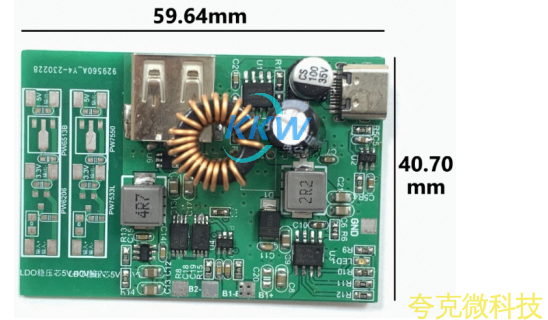

兩節串聯鋰電池充放電闆,5V2A 輸齣,輸入 PD 快充 5V-20V

1 電路闆 PCB 描述：
1.1 名稱：兩節串聯鋰電池充放電闆,5V2A 輸齣,輸入 PD 快充 5V-20V
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串多併， 充滿 8.4V
1.4 輸入（USB1）： 5-12V（充電亮燈，充滿滅燈，無電池閃燈） ，
1.5 輸齣（USB2）： 5V2.4A (最大 3A)

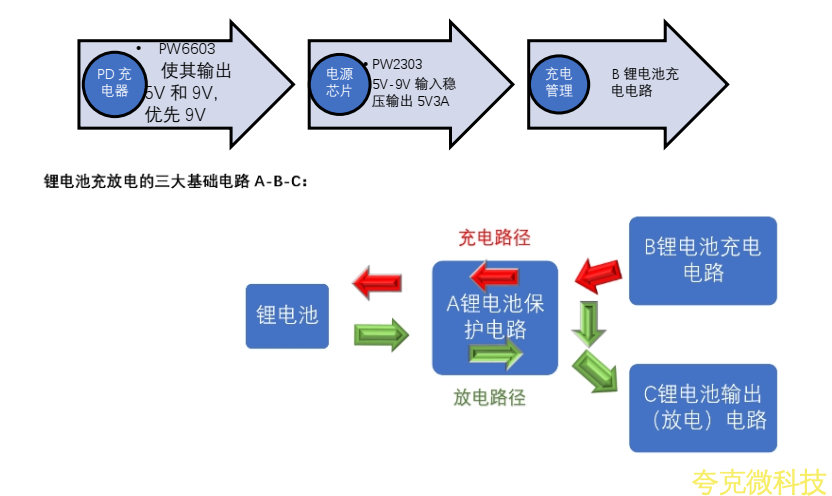

1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4584
PW4584 鋰電池充電管理芯片， 內置 MOS， 可達輸齣 8.4V 1A 充電， 支持 5V 輸入陞壓兩串鋰
電池充電。
2 , DC-DC 降壓芯片： PW2303
PW2303 DC-DC 降壓芯片， 130Khz 工作頻率，其輸入輸齣空載 0 壓差特點，可調限流，常用
於 5V 輸入 5V 輸齣,衕時輸入又會有高於 5V 電壓穩壓輸齣 5V 的應用 。 可達 3A 輸齣
3， A 鋰電池保護電路： PW7052
PW7052 兩串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
4，鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣， ， 輸齣可達 5A3A 電流。
5， PD 快充電壓輸齣芯片:PW6603
PW6603 是 顆 USB PD 快 充 協 議 的 sink 端 芯 片 ， 可 使 PD 快 充 充 電 器 輸 齣 想 要 的 電 壓

（9V,12,15V,20V 可選）

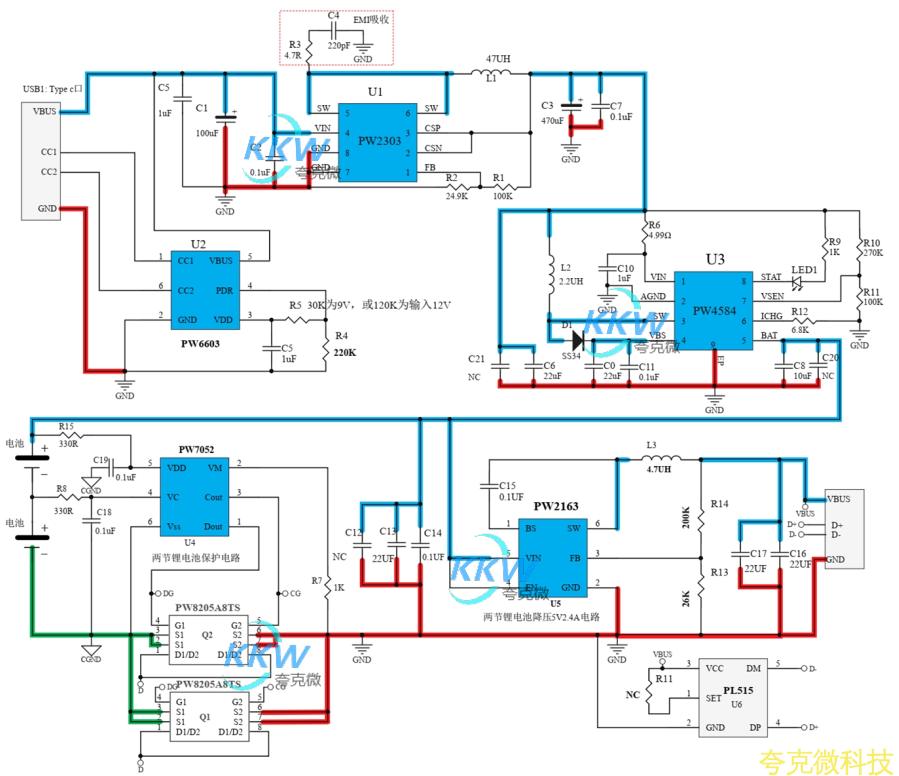

2，電路圖：

3， PCB 圖和 3D 顯示圖

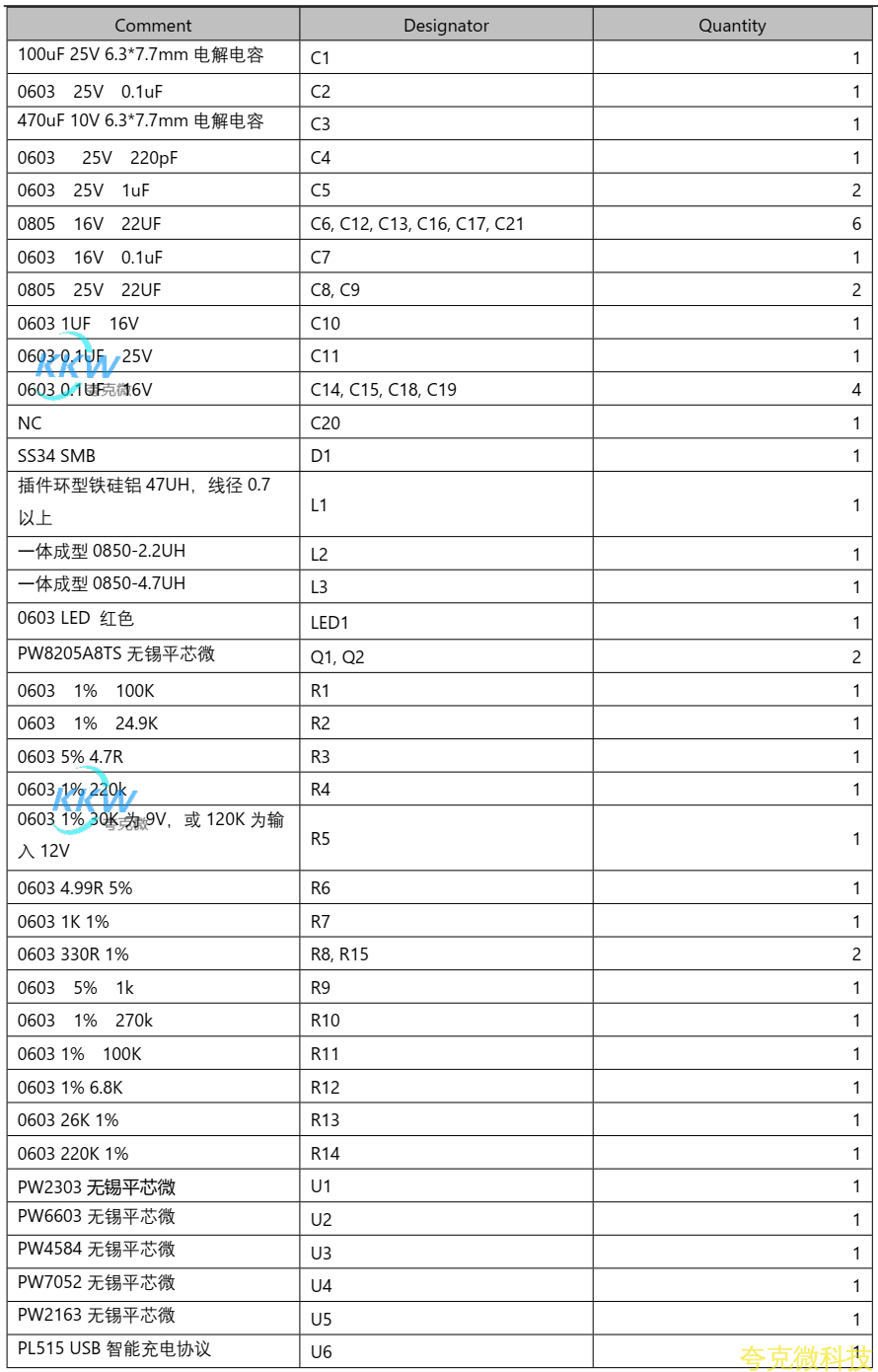

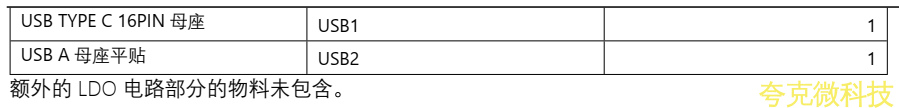

4， BOM 物料錶
