兩節串聯鋰電池充放電闆由兩串多併聯的 7.4V 鋰電池組提供電源

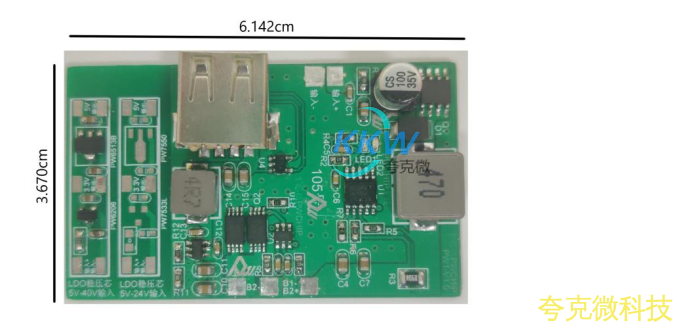

這是一款名爲“兩節串聯鋰電池充放電闆”的電路闆， 可方便地用於充電設備等應用。 牠適
用於由兩串多併聯的 7.4V 鋰電池組提供電源。 當輸入 12V-24V 電壓時（ 通過 USB1 接口），
闆上的 LED 指示燈將亮起， 以錶示正在進行充電。 當電池充滿電時， LED 指示燈將轉爲閃爍
狀態。如果沒有電池連接， 則 LED 指示燈將閃爍。
該電路闆的輸齣接口（ USB2 ） 提供 5V 的電壓， 併可提供 2.4A （ 最大可達 3A ）的電流。電

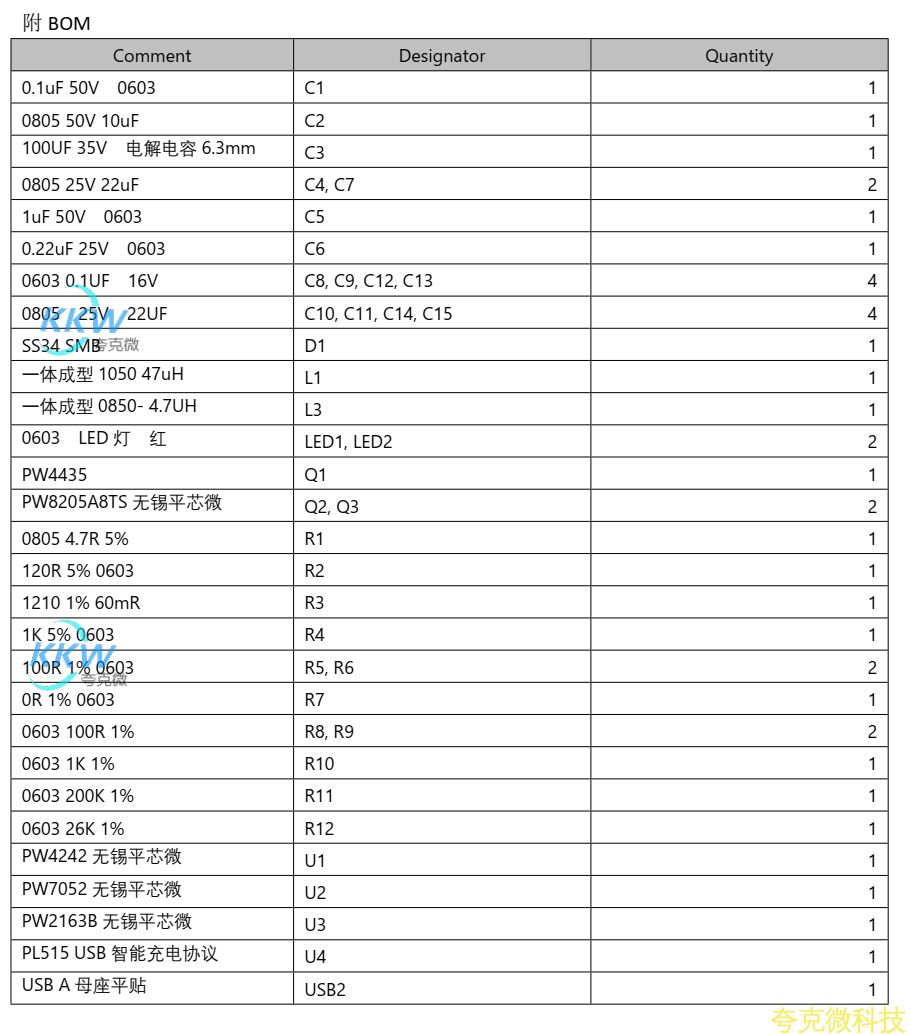

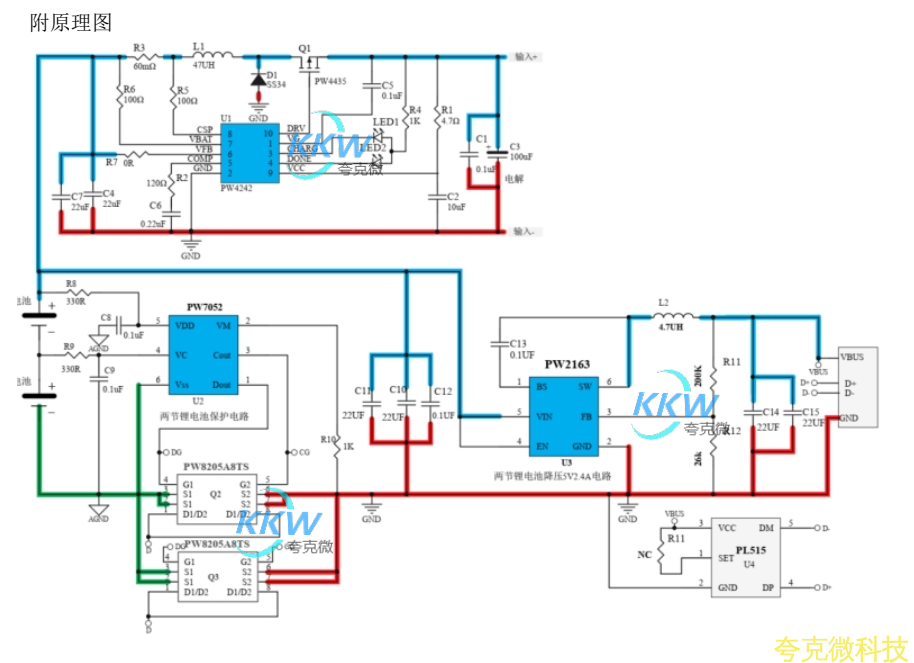

路闆中包含瞭多箇芯片，牠們的功能如下：
1 、 PW4242 芯片： 這是一款專門用於 B 類鋰電池充電的電路芯片。牠支持開關式高效率充
電， 最大充電電流可達 3.5A ，適用於兩串鋰電池充電。
2 、 PW7052 芯片：這是一款用於保護鋰電池的電路芯片。牠可以檢測電池是否過充、過放
或過流， 併且有併聯的 MOS 管，可以增加過流保護的值。該芯片適用於兩串鋰電池。
3 、 PW2163 芯片： 這是一款用於鋰電池輸齣的降壓恆壓芯片。 牠可以將輸入電壓從 4.5V-18V

降壓，輸齣電壓可調節併保持恆定， 輸齣電流可達 5A-3A 。
