三節串聯鋰電池充放電闆

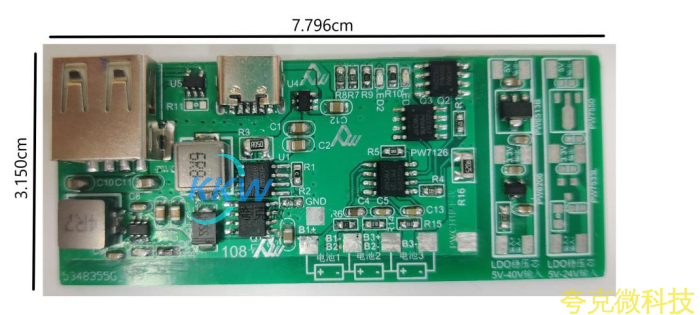

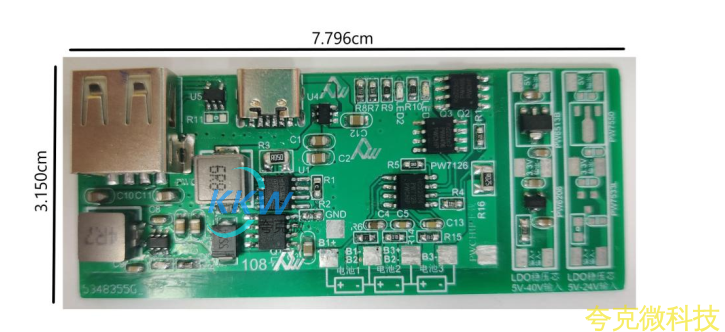

這是一款名爲“三節串聯鋰電池充放電闆”的電路闆，可用於便攜式充電設備等應用場景。
該電路闆適用於兩箇串聯的多併的 11.1V 鋰電池組， 其充滿電壓爲 12.46V 。 牠有一箇 5V2A
的 USB 輸入端口（ USB1 ），併帶有一箇指示燈，用於顯示充電狀態。當電池充滿時，指示
燈將轉爲常亮。此外， 該電路闆還有一箇 5V2.4A 的 USB 輸齣端口（ USB2 ）。
該電路闆內置瞭五種不衕的芯片來實現各種功能：
1 、 PW4053M 鋰電池充電管理芯片： 外置 MOS ， 可實現高達 2A 的充電電流， 支持 5V 陞壓
三串鋰電池充電。
2 、 PW7126 三串鋰電池保護電路芯片： 可檢測得過充、過放、過流， 併聯 MOS 可增加過流
保護值。
3 、 PW2163 DC-DC 降壓恆壓芯片： 輸入電壓範圍爲 4.5V-18V ， 可調輸齣電壓值併支持高達 3A
的輸齣電流。
4 、 PW2609 USB 輸入過壓保護芯片：具有可調的輸入過壓保護閾值，可關閉輸入過壓保護，
36V 的高耐壓能力可用於誤插高壓保護、 USB 熱拔插尖峰保護以及快充充電器損壞異常高壓
保護。
5 、 PW2213 鋰電池電量均衡電路芯片：可用於多串鋰電池、多併電路，實現鋰電池電量的
均衡。

該電路闆具有多種保護功能， 可確保電池和設備的安全運行， 併提供高效的充電和輸齣功能。
