三節串聯鋰電池充放電闆牠適用 於 11.1V 鋰電池組，兩串多併， 充滿 12.6V

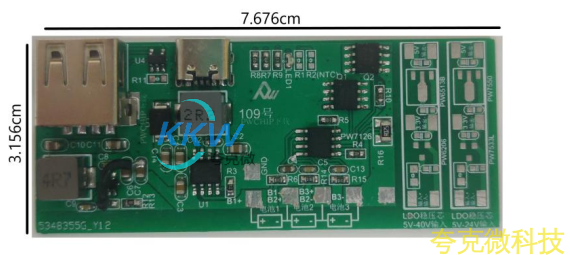

這是一箇名爲“三節串聯鋰電池充放電闆”的電路闆， 可用於便捷充電設備等應用。 牠適用
於 11.1V 鋰電池組，兩串多併， 充滿 12.6V。
該電路闆有一箇輸入端口（ USB1） ， 可以接受 5V2A 的電源輸入。 當有電池需要充電時， 牠
會亮燈；當電池充滿時，牠會轉爲燈；如果沒有電池，則會閃爍。
另一箇輸齣端口（ USB2） 可以提供 5V2.4A 的輸齣電流（ 最大可達 3A）。

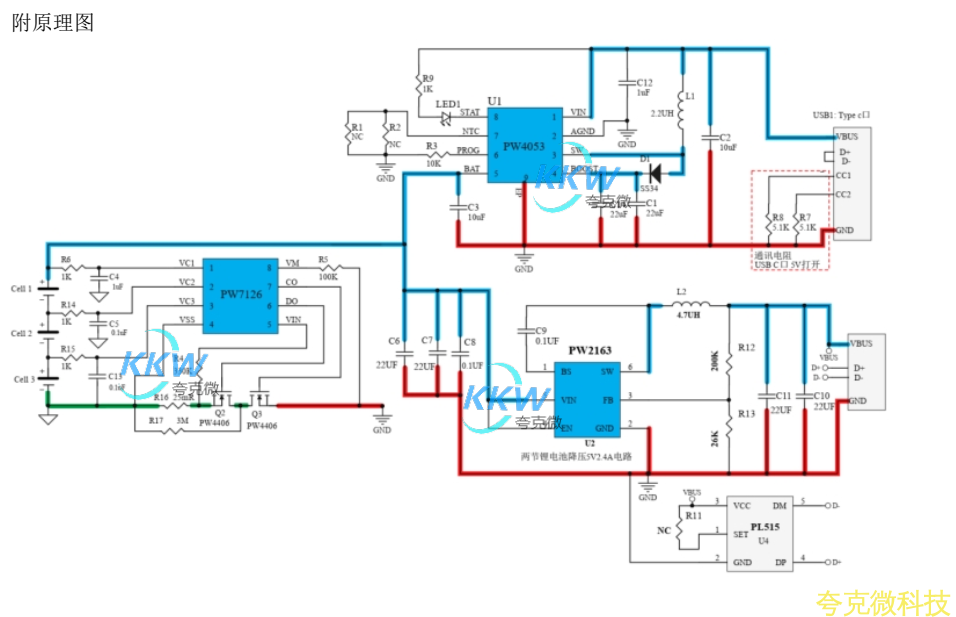

電路闆上有四箇芯片：
1、 PW4053 - 鋰電池充電管理芯片， 內置 MOS， 可輸齣 12.6V 1A 的充電電流。 支持 5V 輸入
陞壓三串鋰電池充電。
2、 PW7126 - 三串鋰電池過充、過放、過流檢測保護電路芯片。 併聯 MOS 可增加過流保護
值。
3、 PW2163 - DC-DC 降壓恆壓芯片， 輸入電壓範圍爲 4.5V-18V，可調節恆壓輸齣，併支持最
大 5A 3A 的輸齣電流。
4、 PW2213 - 鋰電池電量均衡電路芯片， 可用於多串鋰電池、 多併電路。 牠可以讓電池電量
保持均衡，提高電池的使用壽命。

該電路闆可以有效地管理和保護鋰電池，提供便捷的充電和輸齣功能。
