三節串聯鋰電池充放電闆,5V-9V2A 輸入和輸齣 5V

1 電路闆 PCB 描述：
1.1 名稱： 三節串聯鋰電池充放電闆,5V-9V2A 輸入和輸齣 5V
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組， 三串多併，充滿 12.6V
1.4 輸入（USB1） ： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB2）： 5V2.4A (最大 3A)

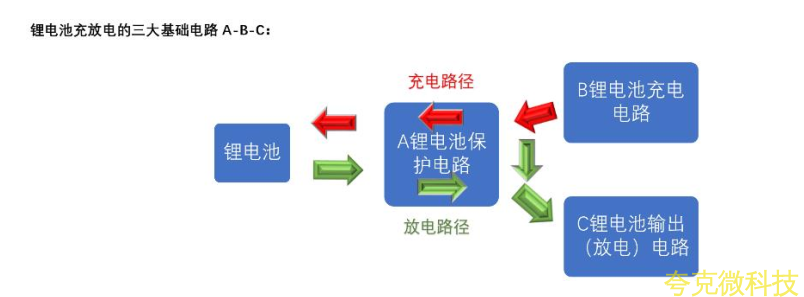

1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4040
PW4040 寬電壓多節鋰電池充電管理芯片， 外置 MOS， 可達輸齣 3A 充電， 支持 5V-9V 輸入
陞壓三串鋰電池充電。
2， A 鋰電池保護電路： PW7126
PW7126 三串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片，輸入 4.5V-18V，可調恆壓輸齣， ，輸齣可達 5A3A 電流。
4， PD 快充電壓輸齣芯片:PW6603
PW6603 是顆 USB PD 快充協議的 sink 端芯片，可使 PD 快充充電器輸齣想要的電壓
額外： 鋰電池電量均衡電路： PW2213

PW2213 鋰電池電量均衡電路芯片。可多串鋰電池，多併電路。

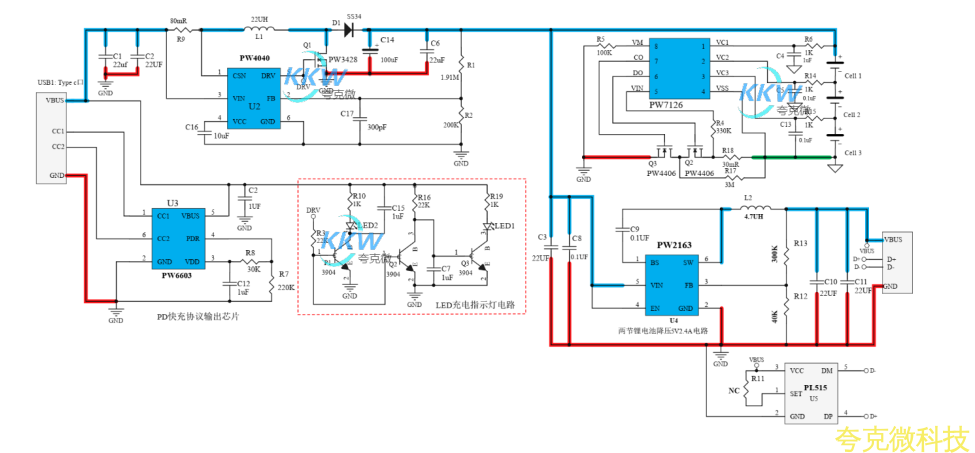

2， 電路圖：

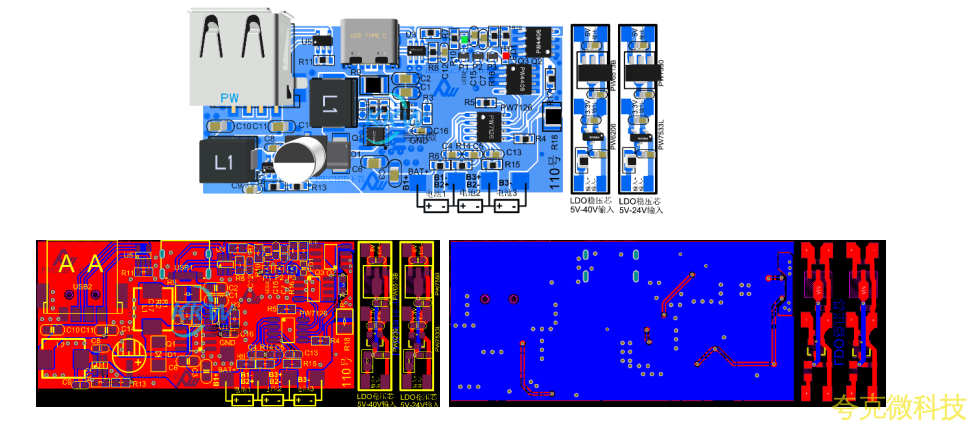

3， PCB 圖和 3D 顯示圖

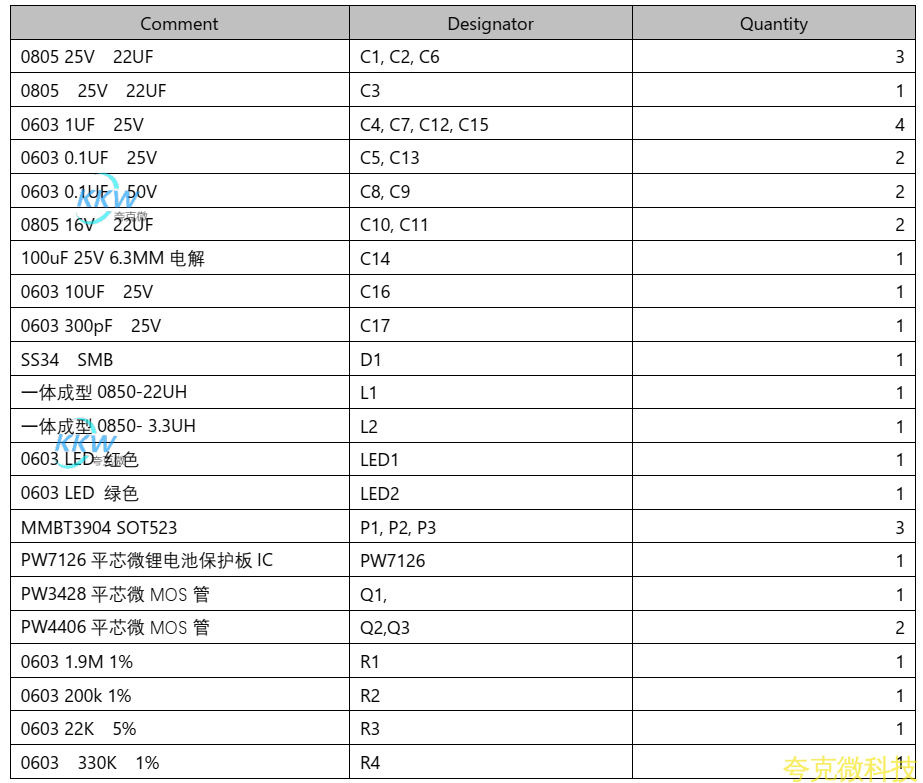

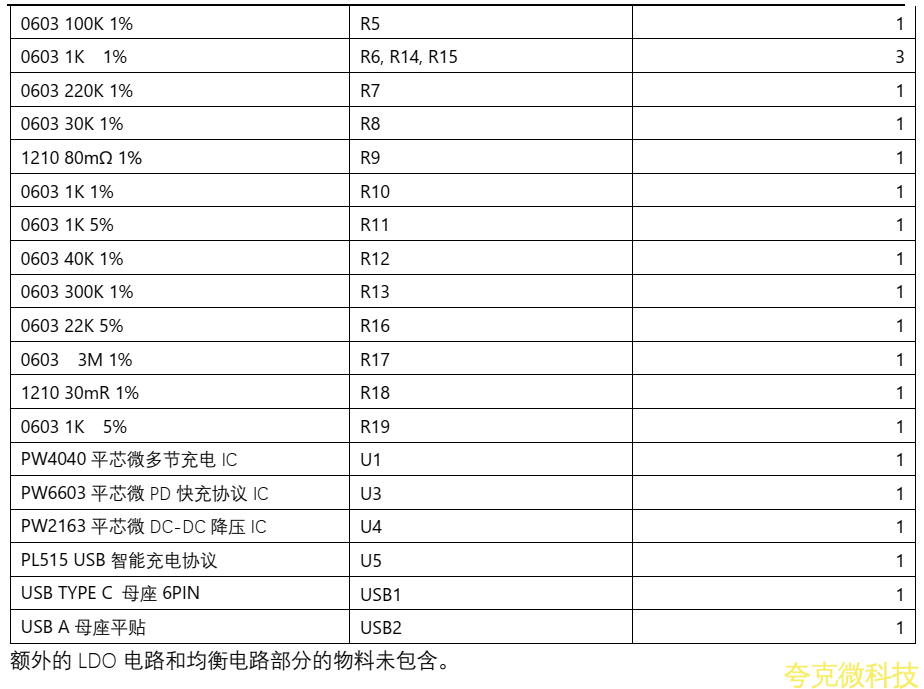

4， BOM 物料錶
