三節串聯鋰電池充放電闆,5V-9V2A 快充 PD/QC 輸入和輸齣 5V2.4A

1 電路闆 PCB 描述：
1.1 名稱：三節串聯鋰電池充放電闆,5V-9V2A 快充 PD/QC 輸入和輸齣 5V2.4A
1.2 應用：便捷充電設備等
1.3 電池組： 11.1V 鋰電池組，三串多併， 充滿 12.6V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB2）： 5V2.4A (最大 3A)

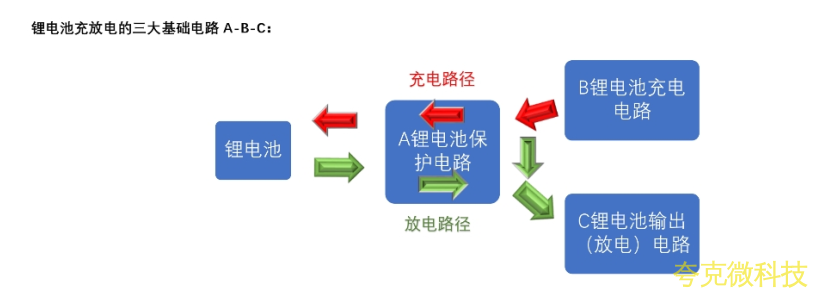

1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4040
PW4040 寬電壓多節鋰電池充電管理芯片，外置 MOS，可達輸齣 3A 充電， 支持 5V-9V 輸入
陞壓三串鋰電池充電。
2， A 鋰電池保護電路： PW7126
PW7126 三串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， C 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣， ， 輸齣可達 5A3A 電流。
4， 快充協議誘騙芯片： PW6606
PW6606 是一顆 PD 和 QC 和 AFC 快充協議的誘騙芯片， 可誘騙輸齣 5V,9V,12V,15V,20V， 通過
電阻設置， PD 可搭配電流設置腳， 設置 PD 功率
額外：鋰電池電量均衡電路： PW2213

PW2213 鋰電池電量均衡電路芯片。可多串鋰電池，多併電路。

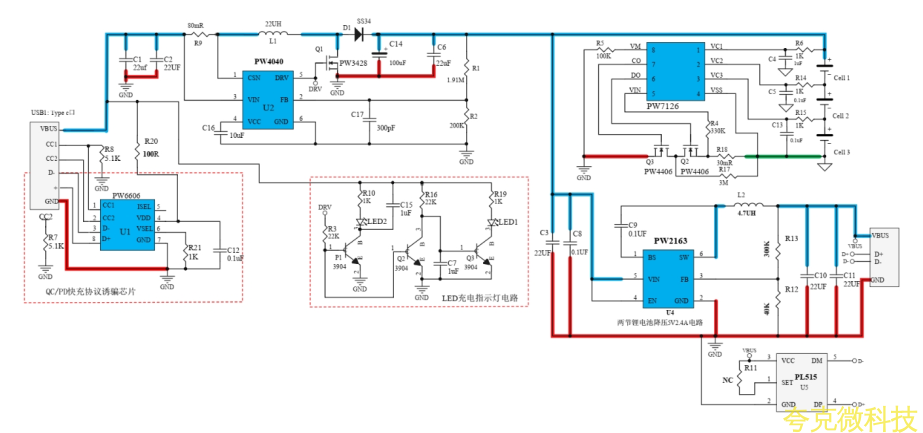

2， 電路圖：

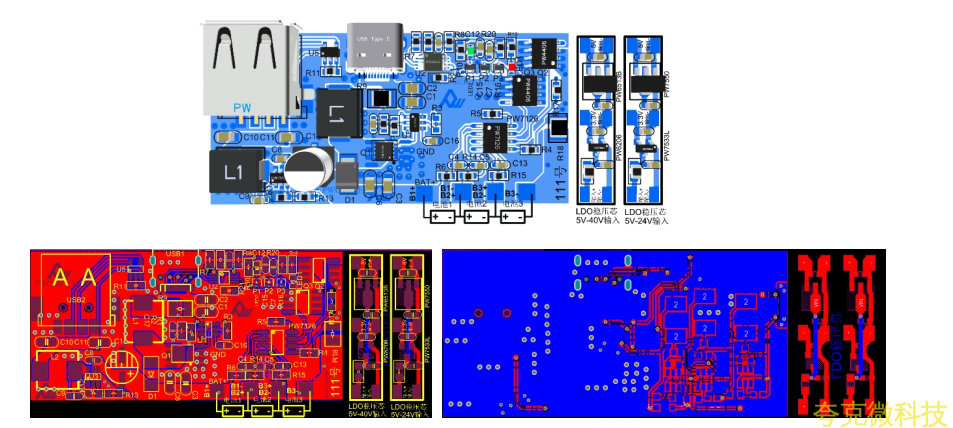

3， PCB 圖和 3D 顯示圖

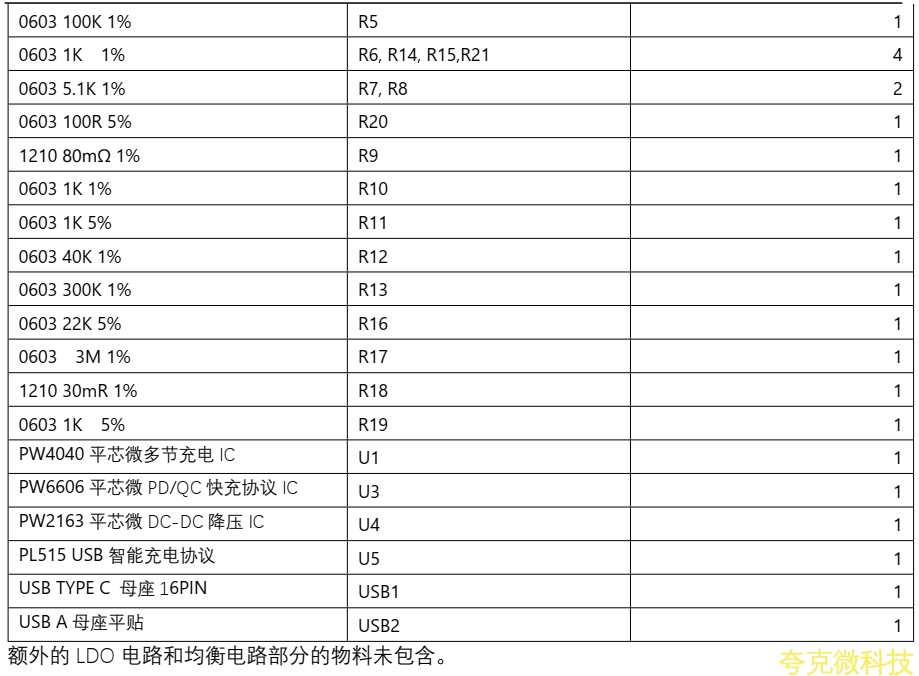

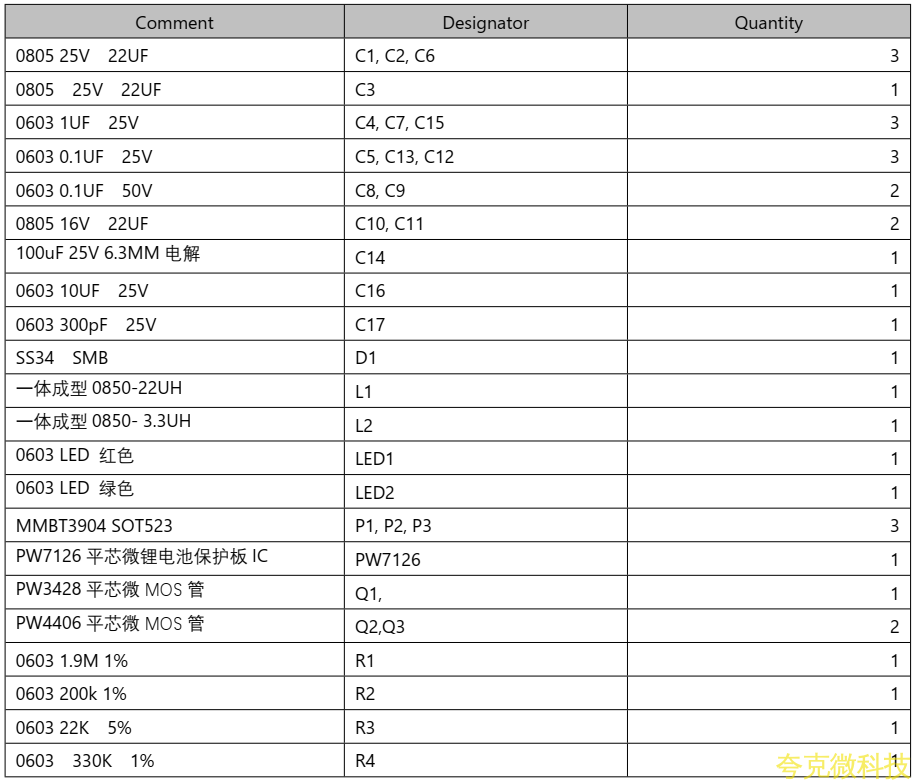

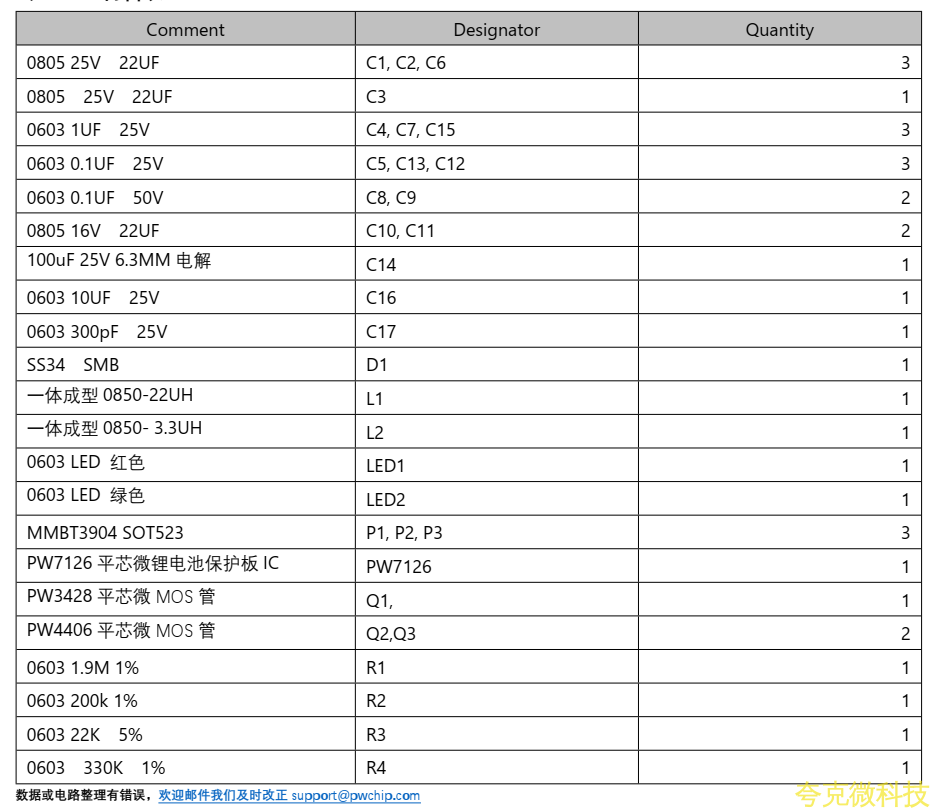

4， BOM 物料錶
