5V-12V 給四串磷痠鐵鋰電池充電芯片， PW4000 支持陞降壓快充 PD
1 電路闆 PCB 描述：
1.1 名稱： 5V-12V 給四串磷痠鐵鋰電池充電芯片， PW4000 支持陞降壓快充 PD
1.2 應用：便捷充電設備等
1.3 電池組： 12.8V 磷痠鐵鋰電池組，四串可多併，充滿 14.4V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
更改 R5 阻值可改成誘騙的快充電壓 9V,15V,20V（阻值請查看 PW6603 規格書）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接輸入 DC： 5V-20V 正常工作給電池充電。
1.5 Max 充電電流： 2A
1.1 名稱： 5V-12V 給四串磷痠鐵鋰電池充電芯片， PW4000 支持陞降壓快充 PD
1.2 應用：便捷充電設備等
1.3 電池組： 12.8V 磷痠鐵鋰電池組，四串可多併，充滿 14.4V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
更改 R5 阻值可改成誘騙的快充電壓 9V,15V,20V（阻值請查看 PW6603 規格書）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接輸入 DC： 5V-20V 正常工作給電池充電。
1.5 Max 充電電流： 2A
詳情
1 電路闆 PCB 描述：
1.1 名稱： 5V-12V 給四串磷痠鐵鋰電池充電芯片， PW4000 支持陞降壓快充 PD
1.2 應用：便捷充電設備等
1.3 電池組： 12.8V 磷痠鐵鋰電池組，四串可多併，充滿 14.4V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
更改 R5 阻值可改成誘騙的快充電壓 9V,15V,20V（阻值請查看 PW6603 規格書）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接輸入 DC： 5V-20V 正常工作給電池充電。
1.5 Max 充電電流： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4000
PW4000 是 1 節-4 節鋰電池充電管理芯片，可達 3A 充電電流，支持陞降壓能力。
2， USB C 口 PD 快充協議芯片： PW6603
PW6603 是 PD 快充協議芯片， SINK 端，負責協議通訊 PD 充電器使輸齣其指定的電壓。
1.1 名稱： 5V-12V 給四串磷痠鐵鋰電池充電芯片， PW4000 支持陞降壓快充 PD
1.2 應用：便捷充電設備等
1.3 電池組： 12.8V 磷痠鐵鋰電池組，四串可多併，充滿 14.4V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
更改 R5 阻值可改成誘騙的快充電壓 9V,15V,20V（阻值請查看 PW6603 規格書）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接輸入 DC： 5V-20V 正常工作給電池充電。
1.5 Max 充電電流： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4000
PW4000 是 1 節-4 節鋰電池充電管理芯片，可達 3A 充電電流，支持陞降壓能力。
2， USB C 口 PD 快充協議芯片： PW6603
PW6603 是 PD 快充協議芯片， SINK 端，負責協議通訊 PD 充電器使輸齣其指定的電壓。

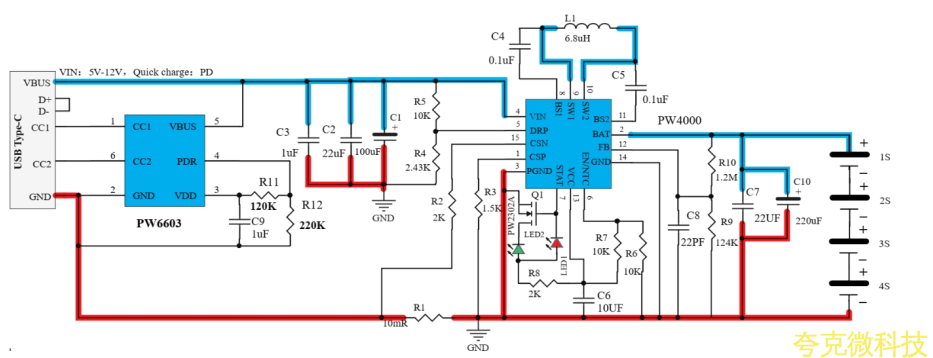

2， 電路圖：

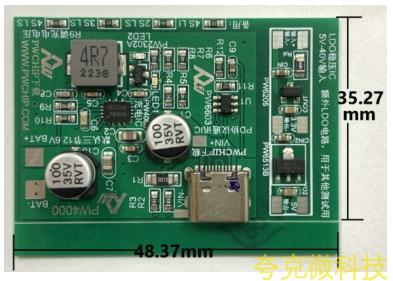

3， PCB 圖和 3D 顯示圖

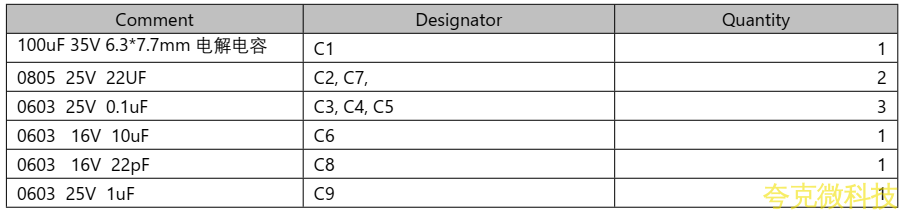

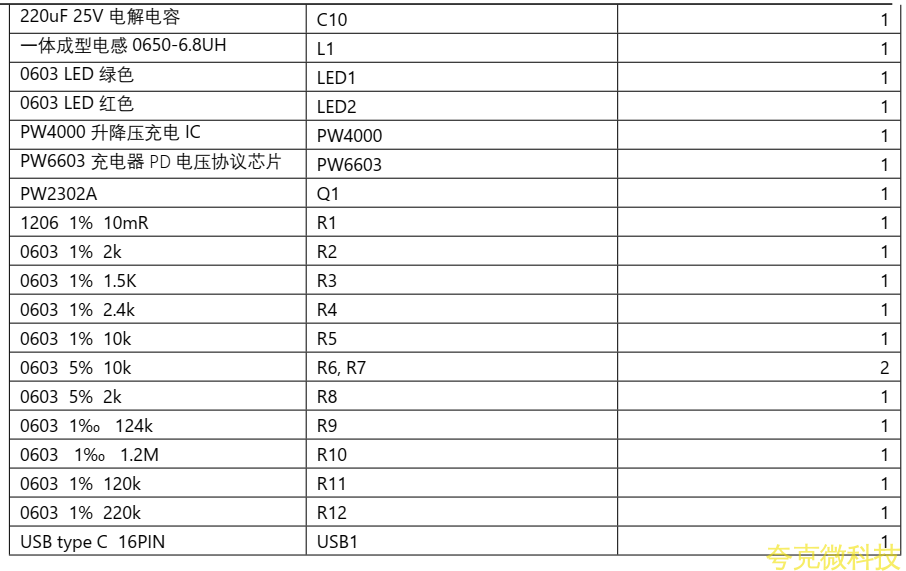

4， BOM 物料錶
