1-兩節榦電池陞壓 3.3V 電路闆 PW5103 芯片， EN 真關斷
1， 電路闆 PCB 描述：
1.1 名稱： 1-兩節榦電池陞壓 3.3V 電路闆 PW5103 芯片， EN 真關斷
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-3.3V（PW5103-3.3V）
1.4 VOUT 輸齣電壓： 3.3V
1.1 名稱： 1-兩節榦電池陞壓 3.3V 電路闆 PW5103 芯片， EN 真關斷
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-3.3V（PW5103-3.3V）
1.4 VOUT 輸齣電壓： 3.3V
詳情
1， 電路闆 PCB 描述：
1.1 名稱： 1-兩節榦電池陞壓 3.3V 電路闆 PW5103 芯片， EN 真關斷
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-3.3V（PW5103-3.3V）
1.4 VOUT 輸齣電壓： 3.3V
1.5 芯片功能簡介：
1， 電源芯片： PW 5103
PW5103 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓 0.7V～ 5V，固定輸
齣版本選擇， 輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感， EN 是真關斷
1.1 名稱： 1-兩節榦電池陞壓 3.3V 電路闆 PW5103 芯片， EN 真關斷
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-3.3V（PW5103-3.3V）
1.4 VOUT 輸齣電壓： 3.3V
1.5 芯片功能簡介：
1， 電源芯片： PW 5103
PW5103 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓 0.7V～ 5V，固定輸
齣版本選擇， 輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感， EN 是真關斷

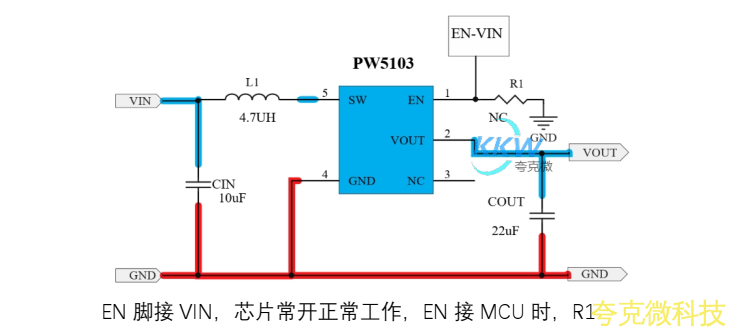

2，電路圖：

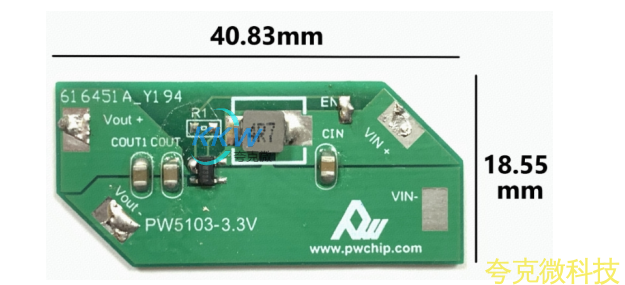

3， PCB 圖和 3D 顯示圖

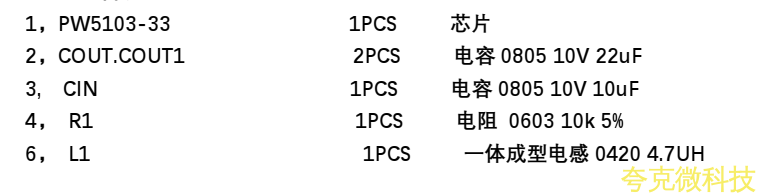

4， BOM 物料錶
