四節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口
1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口，
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串 3.7V 鋰電池組可多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB1）： 5V2.4A （放電亮 LED2）
1.1 名稱：四節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口，
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串 3.7V 鋰電池組可多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB1）： 5V2.4A （放電亮 LED2）
詳情
1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口，
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串 3.7V 鋰電池組可多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB1）： 5V2.4A （放電亮 LED2）
1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4405
PW4405 鋰電池充電管理芯片， 外置 MOS， 可達 3A 充電電流， ， 支持 5V 輸入陞壓四串鋰電
池充電。
2， A 鋰電池保護電路： PW1116
PW1116 四串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
4， 輸入過壓保護閾值電路： PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，輸入過壓可調閾值關閉， 40V 得輸入高耐壓，
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護
1.1 名稱：四節串聯鋰電池充放電闆,5V2A 輸入和輸齣衕 USB C 口，
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串 3.7V 鋰電池組可多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB1）： 5V2.4A （放電亮 LED2）
1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4405
PW4405 鋰電池充電管理芯片， 外置 MOS， 可達 3A 充電電流， ， 支持 5V 輸入陞壓四串鋰電
池充電。
2， A 鋰電池保護電路： PW1116
PW1116 四串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
4， 輸入過壓保護閾值電路： PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片，輸入過壓可調閾值關閉， 40V 得輸入高耐壓，
作用： 1，誤插高壓保護， 2， USB 熱拔插尖峰保護， 3，快充充電器損壞異常高壓保護
5， PWDRP02 USB type C 的 PD 快充協議 IC， DRP 雙曏模式

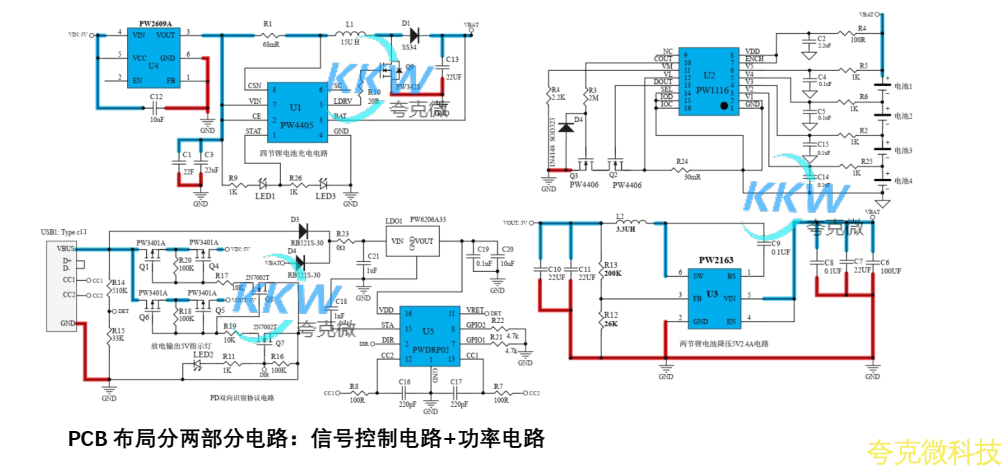

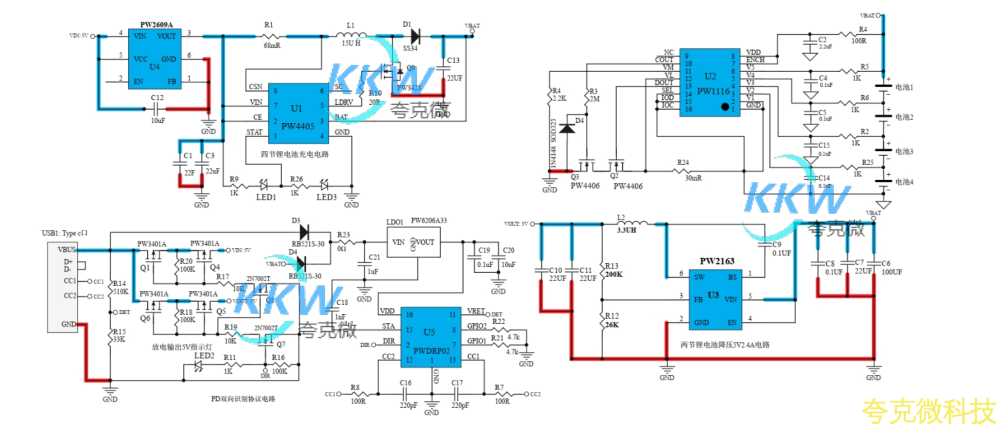

2， 電路圖：
3， PCB 圖和 3D 顯示圖

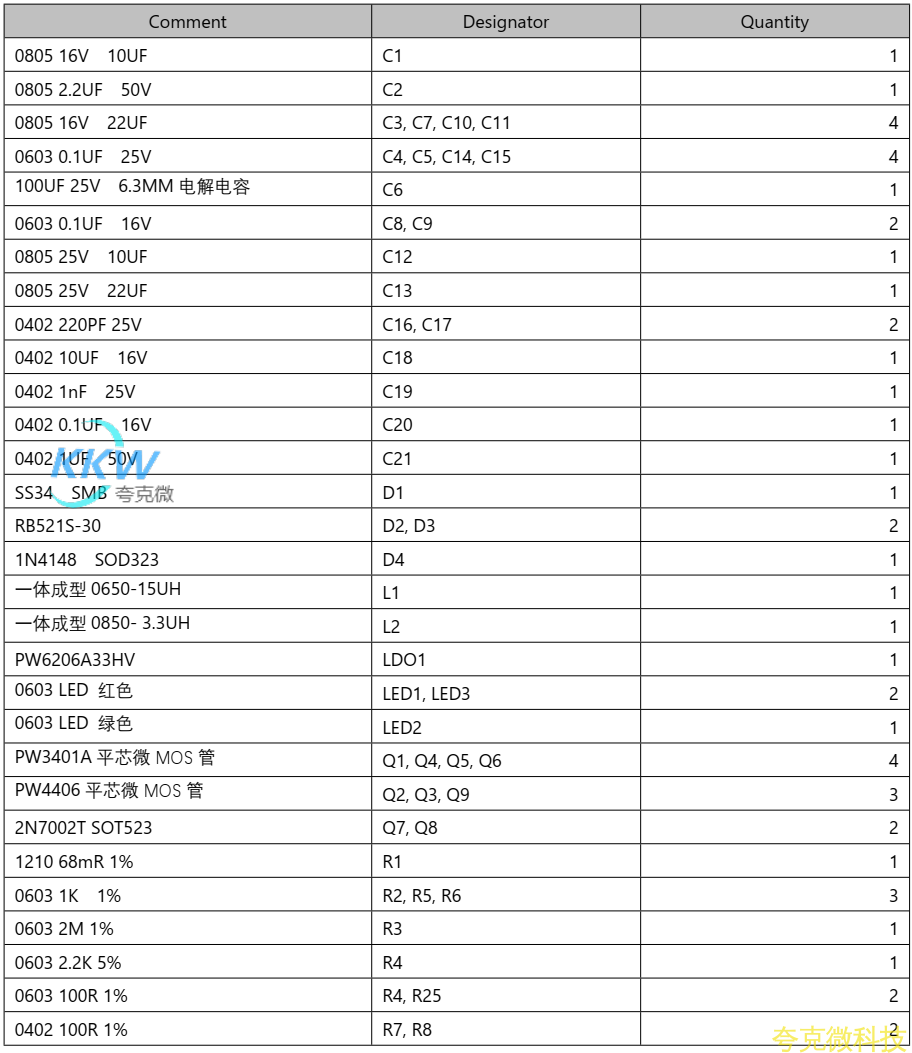

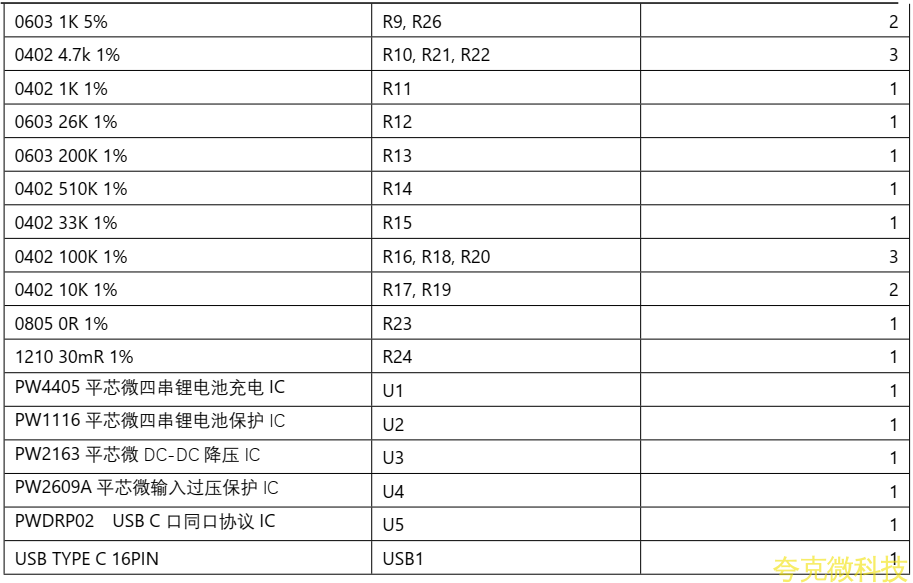

4， BOM 物料錶
