PD 和 QC 快充充電器 2A 給兩節 7.2V 磷痠鐵鋰電池充電芯片方案

1 電路闆 PCB 描述：
1.1 名稱： PD 和 QC 快充充電器 2A 給兩節 7.2V 磷痠鐵鋰電池充電芯片 方案 PW4000
1.2 應用：便捷充電設備等
1.3 電池組： 6.4V 磷痠鐵鋰電池組，兩串可多併，充滿 7.2V
1.4 輸入電壓： 5V-12V （充電亮燈，充滿轉燈，不接電池是閃燈）
1.5 Max 充電電流： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4000
PW4000 是 1 節-4 節鋰電池充電管理芯片，可達 3A 充電電流，支持陞降壓能力。
2， USB C 口 PD/QC 快充協議芯片： PW6606
PW6606 是 PD/QC 快充協議芯片， SINK 端，負責協議通訊快充充電器使輸齣其指定的電壓。

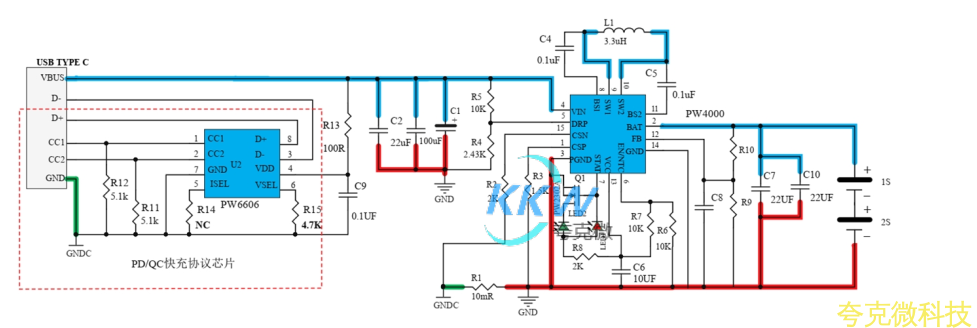

2， 電路圖：

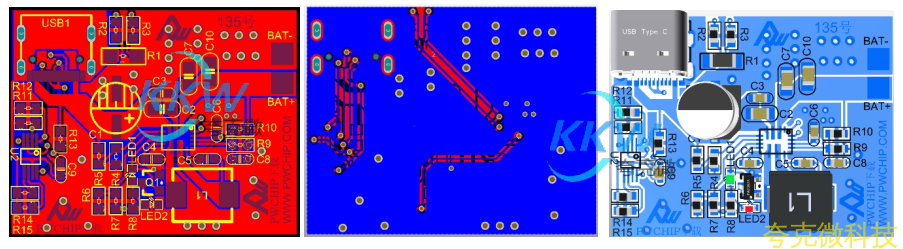

3， PCB 圖和 3D 顯示圖

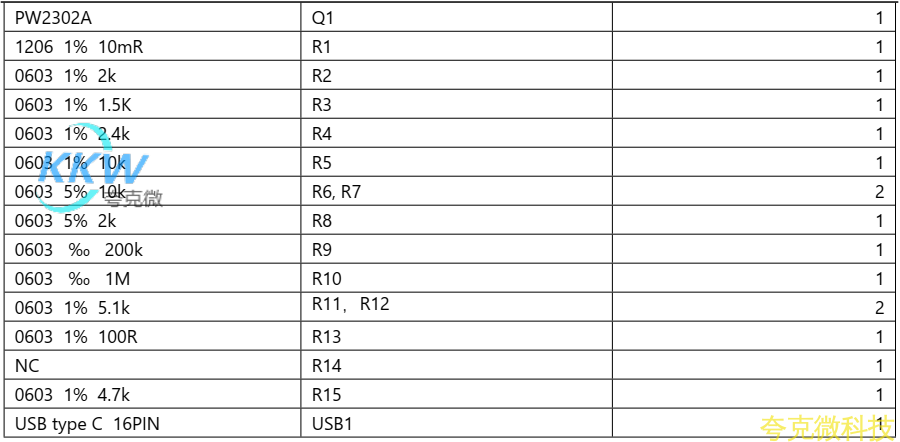

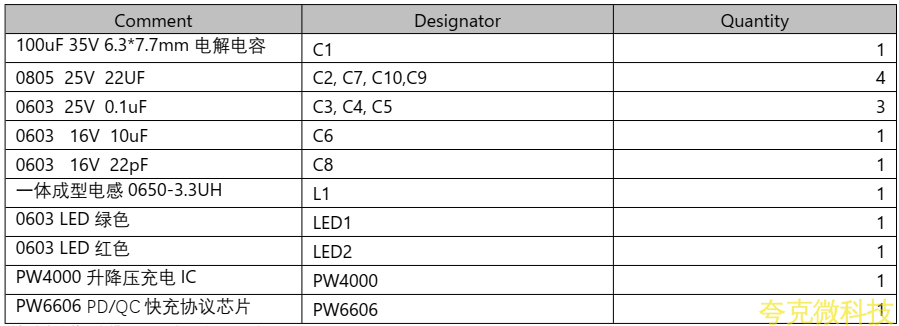

4， BOM 物料錶
