3.3V， 5V， 12V 三段輸入， 1A-4A 限流芯片模闆 PW1555，輸齣短路保護
1.1 名稱： 3.3V， 5V， 12V 三段輸入， 1A-4A 限流芯片模闆 PW1555，輸齣短路保護
1.2 應用： USB 充電産品，供電電源
1.3 輸入電壓範圍 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.2 應用： USB 充電産品，供電電源
1.3 輸入電壓範圍 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
詳情
1.1 名稱： 3.3V， 5V， 12V 三段輸入， 1A-4A 限流芯片模闆 PW1555，輸齣短路保護
1.2 應用： USB 充電産品，供電電源
1.3 輸入電壓範圍 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.5 芯片功能簡介：
1， 限流芯片： PW 1555
PW1555 是一款限流開關芯片，可達 1-5A 限流，適用於 3.3V， 5V， 12V 輸入限流應用。
1.2 應用： USB 充電産品，供電電源
1.3 輸入電壓範圍 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。
輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.5 芯片功能簡介：
1， 限流芯片： PW 1555
PW1555 是一款限流開關芯片，可達 1-5A 限流，適用於 3.3V， 5V， 12V 輸入限流應用。

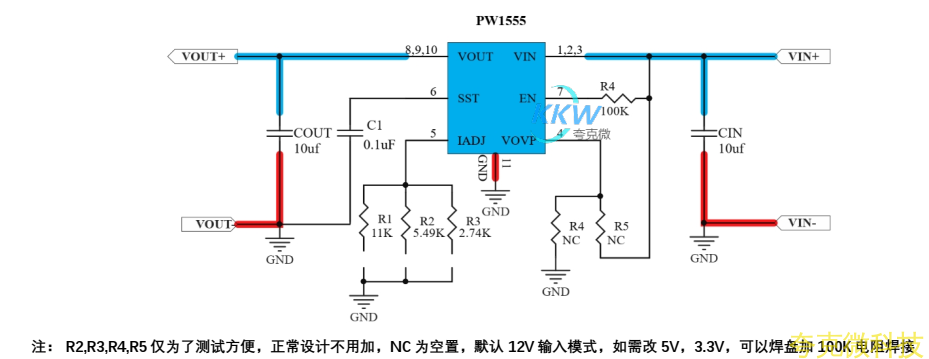

2， 電路圖：

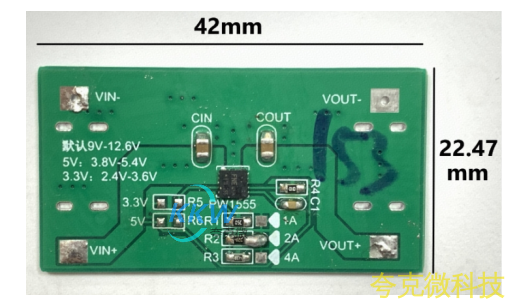

3， PCB 圖和 3D 顯示圖

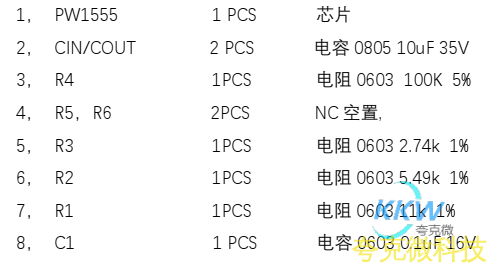

4， BOM 物料錶
