耐壓 32V， 5V 輸入限流和過壓保護芯片模闆 PW1515， 0.5A-1.5A
1.1 名稱： 耐壓 32V， 5V 輸入限流和過壓保護芯片模闆 PW1515， 0.5A-1.5A
1.2 應用： USB 充電産品， 5V 供電電源
1.3 輸入電壓範圍 3.5V-6V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.2 應用： USB 充電産品， 5V 供電電源
1.3 輸入電壓範圍 3.5V-6V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
詳情
1.1 名稱： 耐壓 32V， 5V 輸入限流和過壓保護芯片模闆 PW1515， 0.5A-1.5A
1.2 應用： USB 充電産品， 5V 供電電源
1.3 輸入電壓範圍 3.5V-6V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.5 芯片功能簡介：
1， 可調限流和過壓保護芯片： PW 1515
PW1515 是一款可調的限流芯片，可達 0.5A-2A 限流，適用於 5V 輸入限流應用。衕時集成瞭
過壓保護關閉功能，輸入達到 6.1V 時，關閉輸齣，衕時輸入耐壓達到 32V，可以保護輸入異常高
壓後及時關閉輸齣，防止損壞後級電路。
1.2 應用： USB 充電産品， 5V 供電電源
1.3 輸入電壓範圍 3.5V-6V，輸齣≈輸入（內阻有壓差，電流越大內阻導緻的壓差也增加）
1.4 限流設置：按箭頭符號，把對應的 R1,R2,R3 一箇電阻和焊盤短接，其他 2 箇電阻不短接
1.5 芯片功能簡介：
1， 可調限流和過壓保護芯片： PW 1515
PW1515 是一款可調的限流芯片，可達 0.5A-2A 限流，適用於 5V 輸入限流應用。衕時集成瞭
過壓保護關閉功能，輸入達到 6.1V 時，關閉輸齣，衕時輸入耐壓達到 32V，可以保護輸入異常高
壓後及時關閉輸齣，防止損壞後級電路。

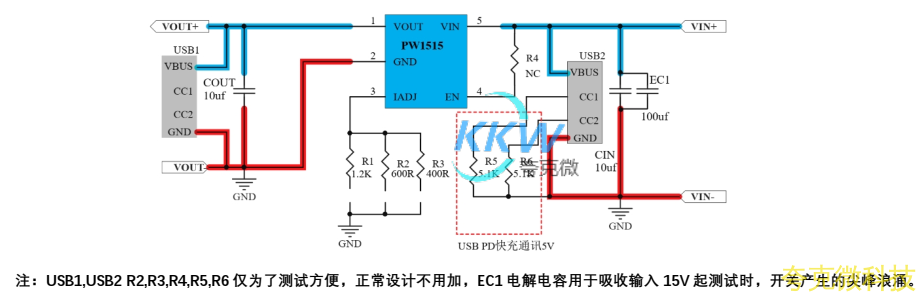

2， 電路圖：

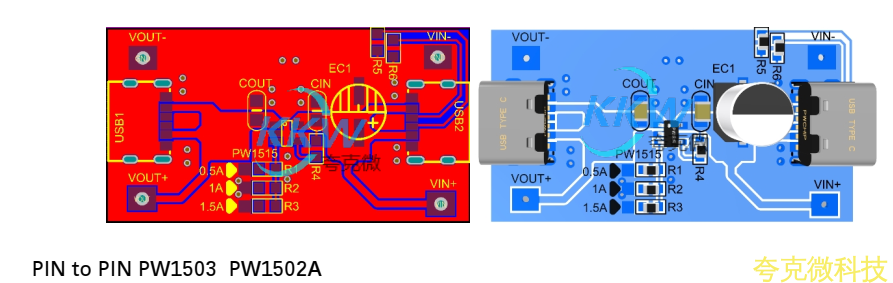

3 ,PCB 圖和 3D 顯示圖

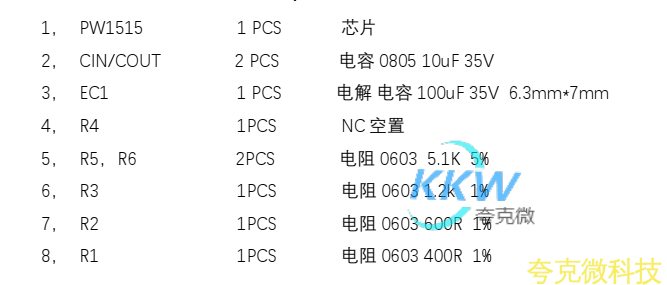

4, BOM 物料錶
