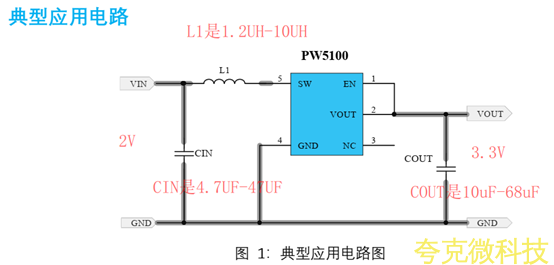

鎳氫可充電電池2.4V轉3.3V，2V轉3.3V穩壓供電輸齣電路圖

PW5100可以實現 2.4V轉 3.3V， 2V轉 3.3V的穩壓電源電路，輸齣電流 500MA.靜態電流 10uA， SOT23-5封裝。輸齣紋波低，輕載性能高（輕載電感推薦 6.8UH-10UH） .



PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM衕步陞壓 DC/DC變換器。 輸齣電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸齣電壓，調節步進爲 0.1V。



PW5100僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻率高達 1.2MHz，支持小型的外部電感器和輸齣電容器，衕時又能保持超低的靜態電流，實現最高的效率。



輸入電容

隻要輸入電源穩定，卽使沒有輸入濾波電容， DC-DC 電路也可以輸齣低紋波、低噪聲的電源電壓。但是當電源離 DC-DC 電路較遠，建議在 DC-DC 的輸入端就近加上 4.7uF 以上的濾波電容，可以減小輸齣的噪聲。
