PW 系列 USB 过压 / 过流保护芯片
9 颗专业芯片，覆盖 OVP 过压保护与 OCP 过流限流两大系列， 为 USB 端口、充电前端与电源路径提供多重可靠保护。
l 过压保护
l 恒流限流
l 反接保护
l 过温保护

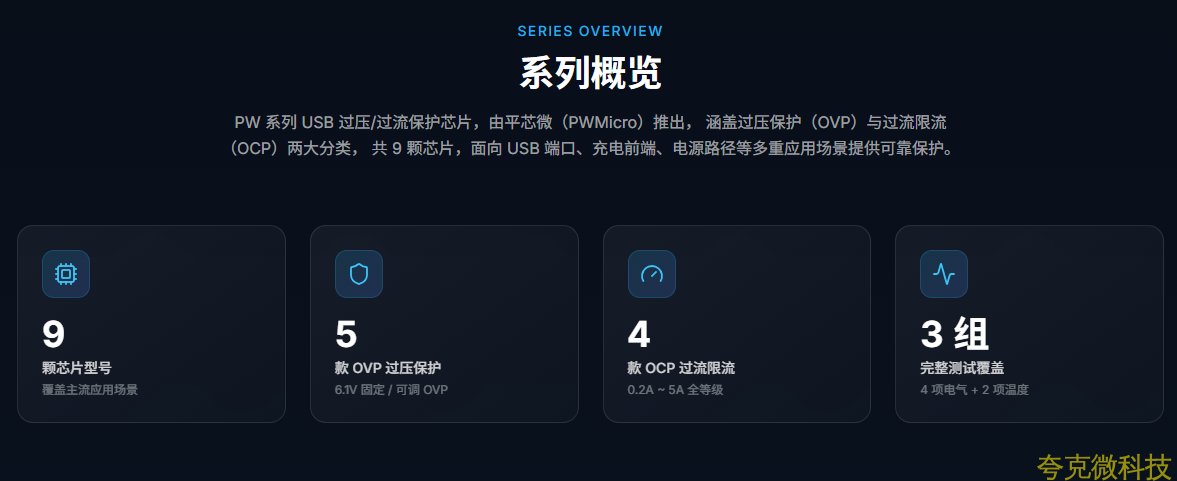

系列概览
PW 系列 USB 过压 / 过流保护芯片，由平芯微（ PWMicro ）推出， 涵盖过压保护（ OVP ）与过流限流（ OCP ）两大分类， 共 9 颗芯片，面向 USB 端口、充电前端、电源路径等多重应用场景提供可靠保护。
9 颗芯片型号
覆盖主流应用场景
5 款 OVP 过压保护
6.1V 固定 / 可调 OVP
4 款 OCP 过流限流
0.2A ~ 5A 全等级
3 组完整测试覆盖
4 项电气 + 2 项温度
OVP 过压保护系列
集成输入过压保护（ OVP ）功能，当输入电压超过阈值时快速关断， 保护后端电路免受过压损坏。部分型号同时集成过流恒流、反接保护、 LDO 模式等增强功能。
OVP
过压保护系列
集成输入过压保护（
OVP
）功能，当输入电压超过阈值时快速关断， 保护后端电路免受过压损坏。部分型号同时集成过流恒流、反接保护、
LDO
模式等增强功能。
PW1515-PW2605Z-PW2605R-PW2601-PW1555A
OCP
过流限流系列
专注于过流限流保护，可调限流范围覆盖
0.2A
至
5A
等级， 适用于
USB
端口、低压电源分配、大电流电源路径等场景，内置短路保护与过温保护。
PW1502A-PW1504-PW1503-PW1501
9
颗
PW
系列保护芯片，按类型与封装快速筛选

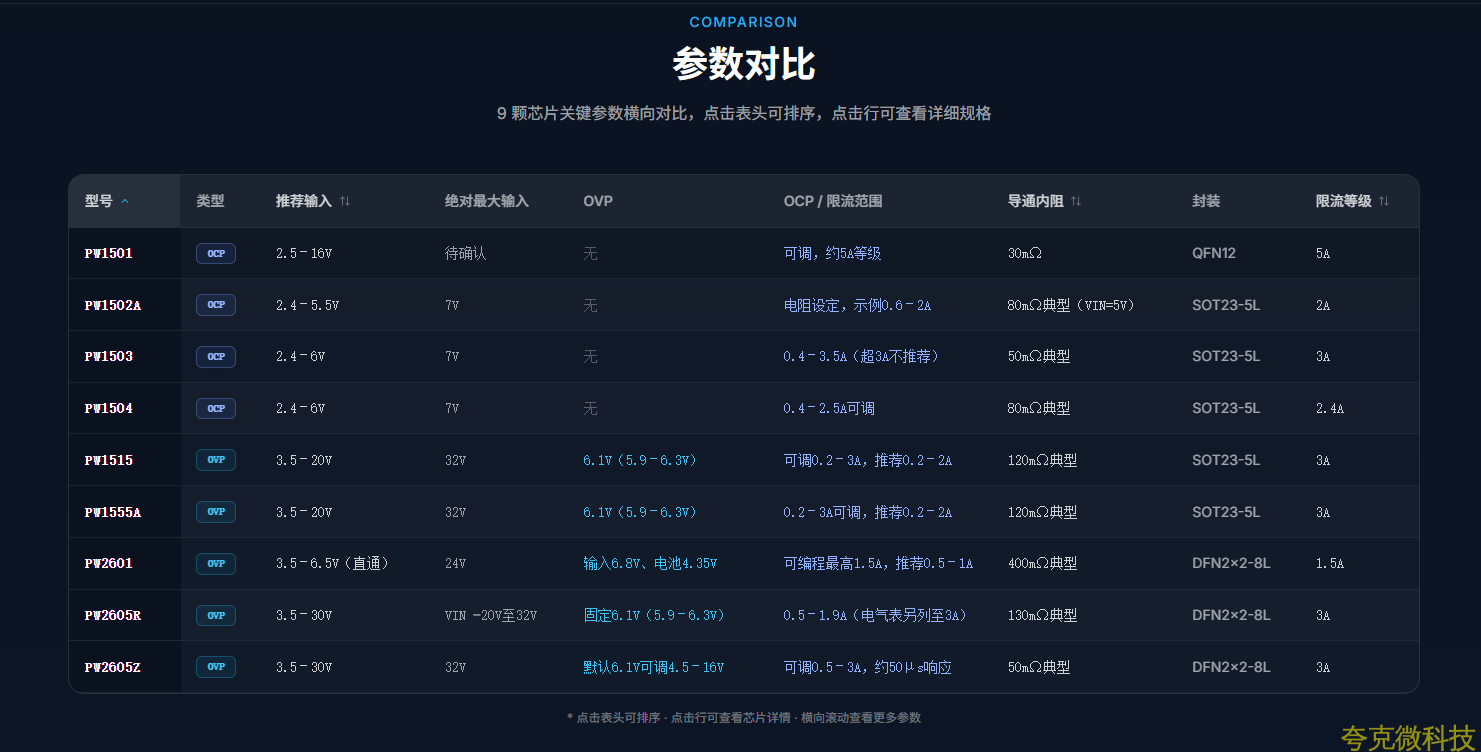

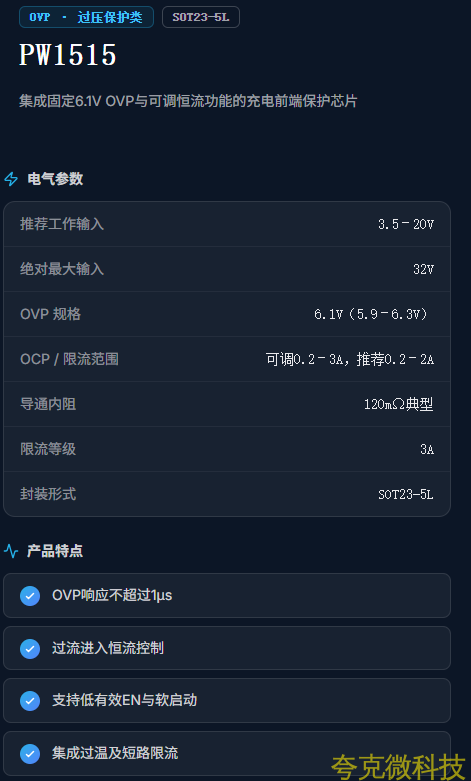

PW1515
集成固定6.1V OVP
与可调恒流功能的充电前端保护芯片
电气参数
推荐工作输入 3.5–20V
绝对最大输入 32V
OVP
规格 6.1V
（
5.9–6.3V
）
OCP /
限流范围
可调0.2–3A
，推荐
0.2–2A
导通内阻 120mΩ
典型
限流等级 3A
封装形式 SOT23-5L
产品特点
OVP
响应不超过
1
μ
s
过流进入恒流控制
支持低有效
EN
与软启动
集成过温及短路限流

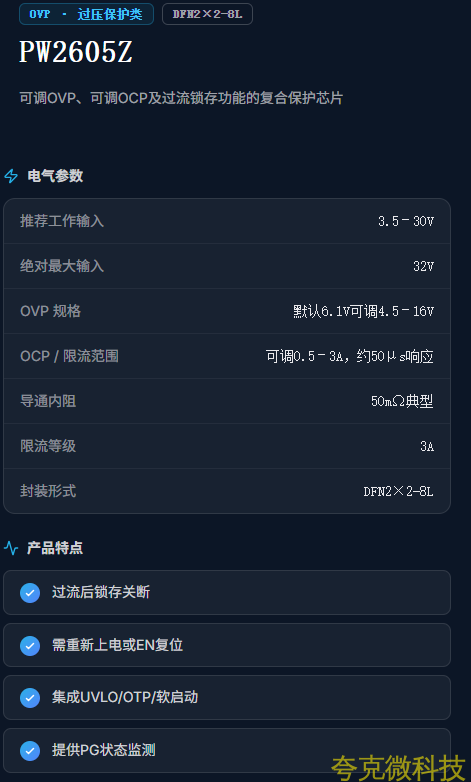

PW2605Z
可调OVP
、可调
OCP
及过流锁存功能的复合保护芯片
电气参数
推荐工作输入 3.5–30V
绝对最大输入 32V
OVP
规格
默认6.1V
可调
4.5–16V
OCP /
限流范围
可调0.5–3A
，约
50μs
响应
导通内阻 50mΩ
典型
限流等级 3A
封装形式 DFN2×2-8L
产品特点
过流后锁存关断
需重新上电或
EN
复位
集成
UVLO/OTP/
软启动
提供
PG
状态监测
PW2605R

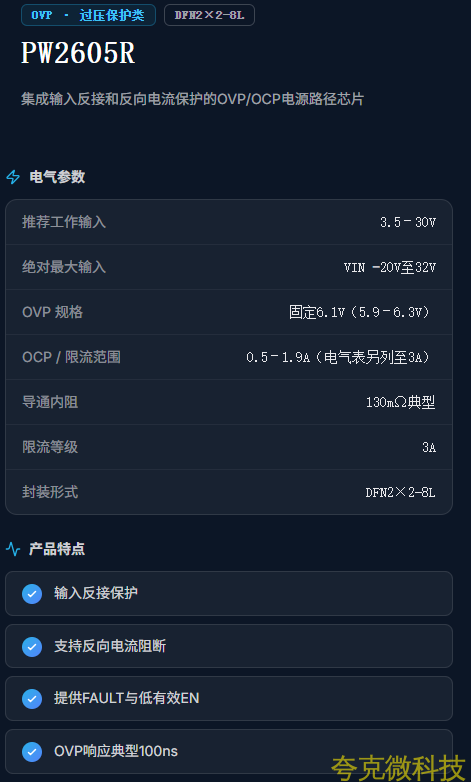

集成输入反接和反向电流保护的OVP/OCP
电源路径芯片
电气参数
推荐工作输入 3.5–30V
绝对最大输入 VIN −20V
至
32V
OVP
规格
固定6.1V
（
5.9–6.3V
）
OCP /
限流范围 0.5–1.9A
（电气表另列至
3A
）
导通内阻 130mΩ
典型
限流等级 3A
封装形式 DFN2×2-8L
产品特点
输入反接保护
支持反向电流阻断
提供
FAULT
与低有效
EN
OVP
响应典型
100ns

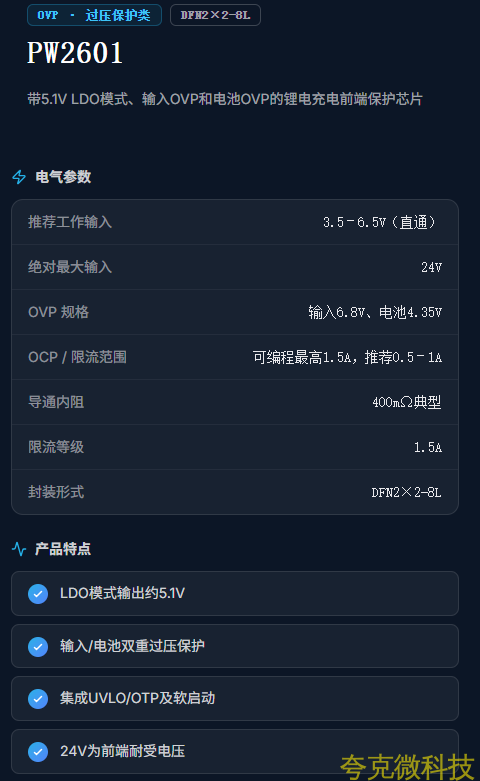

PW2601
带5.1V LDO
模式、输入
OVP
和电池
OVP
的锂电充电前端保护芯片
电气参数
推荐工作输入 3.5–6.5V
（直通）
绝对最大输入 24V
OVP
规格
输入 6.8V
、电池
4.35V
OCP /
限流范围
可编程最高1.5A
，推荐
0.5–1A
导通内阻 400mΩ
典型
限流等级 1.5A
封装形式 DFN2×2-8L
产品特点
LDO
模式输出约
5.1V
输入
/
电池双重过压保护
集成
UVLO/OTP
及软启动
24V
为前端耐受电压

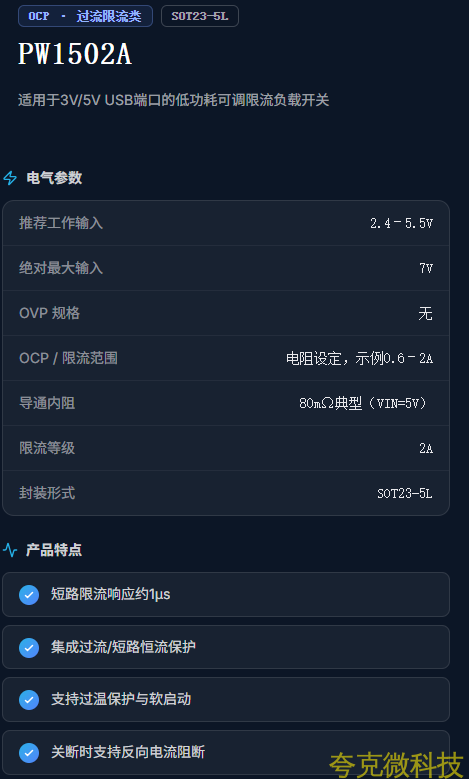

PW1502A
适用于3V/5V USB
端口的低功耗可调限流负载开关
电气参数
推荐工作输入 2.4–5.5V
绝对最大输入 7V
OVP
规格
无
OCP /
限流范围
电阻设定，示例0.6–2A
导通内阻 80mΩ
典型（
VIN=5V
）
限流等级 2A
封装形式 SOT23-5L
产品特点
短路限流响应约
1
μ
s
集成过流
/
短路恒流保护
支持过温保护与软启动
关断时支持反向电流阻断

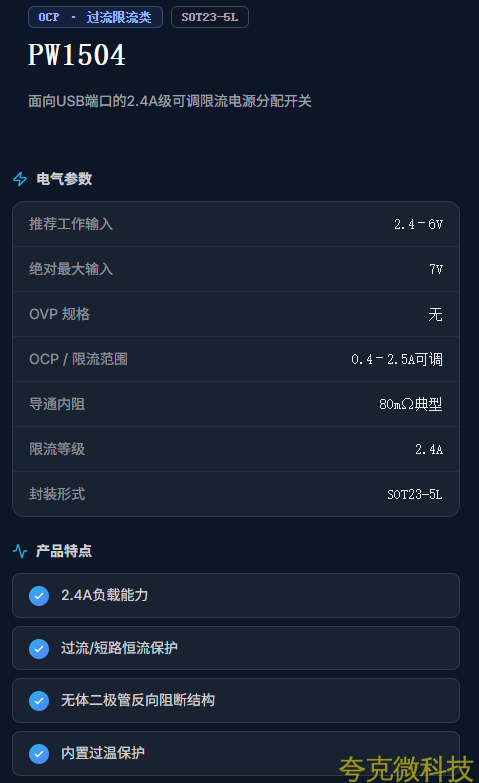

PW1504
面向USB
端口的
2.4A
级可调限流电源分配开关
电气参数
推荐工作输入 2.4–6V
绝对最大输入 7V
OVP
规格
无
OCP /
限流范围 0.4–2.5A
可调
导通内阻 80mΩ
典型
限流等级 2.4A
封装形式 SOT23-5L
产品特点
2.4A
负载能力
过流
/
短路恒流保护
无体二极管反向阻断结构
内置过温保护

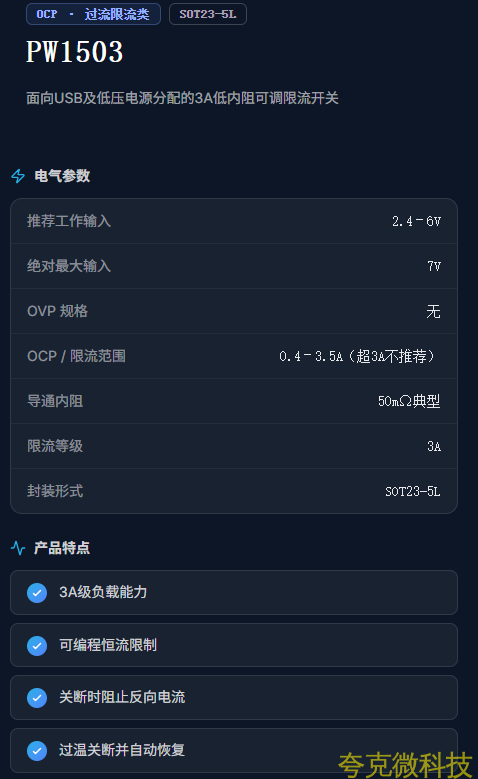

PW1503
面向USB
及低压电源分配的
3A
低内阻可调限流开关
电气参数
推荐工作输入 2.4–6V
绝对最大输入 7V
OVP
规格
无
OCP /
限流范围 0.4–3.5A
（超
3A
不推荐）
导通内阻 50mΩ
典型
限流等级 3A
封装形式 SOT23-5L
产品特点
3A
级负载能力
可编程恒流限制
关断时阻止反向电流
过温关断并自动恢复

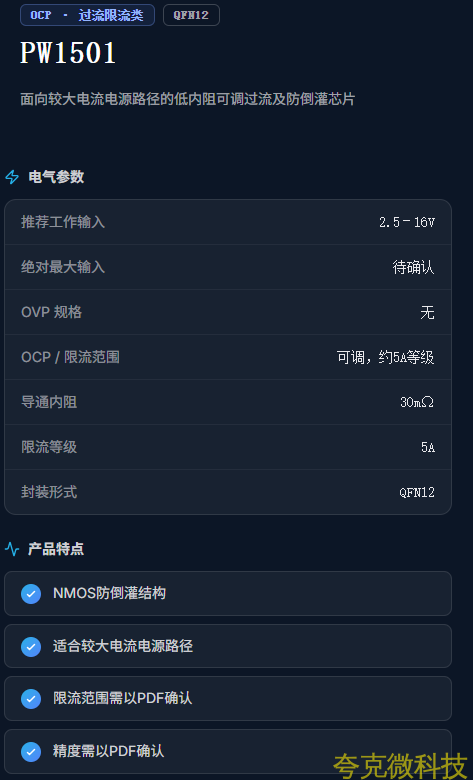

PW1501
面向较大电流电源路径的低内阻可调过流及防倒灌芯片
电气参数
推荐工作输入 2.5–16V
绝对最大输入
待确认
OVP
规格
无
OCP /
限流范围
可调，约5A
等级
导通内阻 30mΩ
限流等级 5A
封装形式 QFN12
产品特点
NMOS
防倒灌结构
适合较大电流电源路径
限流范围需以
PDF
确认
精度需以
PDF
确认

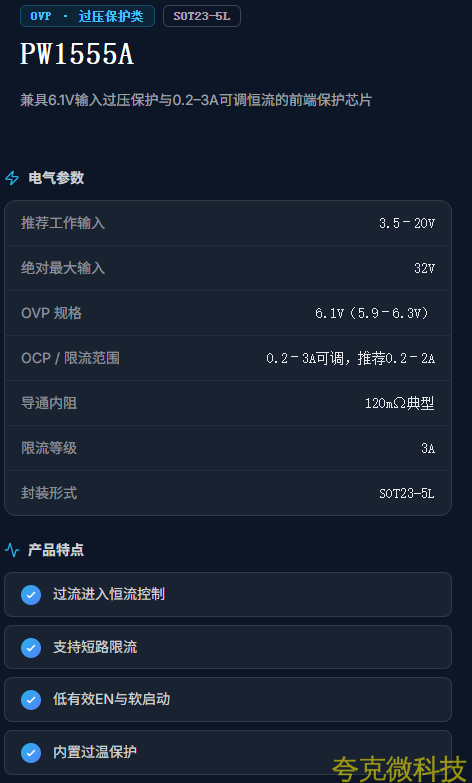

PW1555A
兼具6.1V
输入过压保护与
0.2–3A
可调恒流的前端保护芯片
电气参数
推荐工作输入 3.5–20V
绝对最大输入 32V
OVP
规格 6.1V
（
5.9–6.3V
）
OCP /
限流范围 0.2–3A
可调，推荐
0.2–2A
导通内阻 120mΩ
典型
限流等级 3A
封装形式 SOT23-5L
产品特点
过流进入恒流控制
支持短路限流
低有效
EN
与软启动
内置过温保护
测试说明
PW
系列芯片测试涵盖电气特性与热性能验证，采用专业仪器与标准化记录规范，确保每颗芯片参数真实可靠。

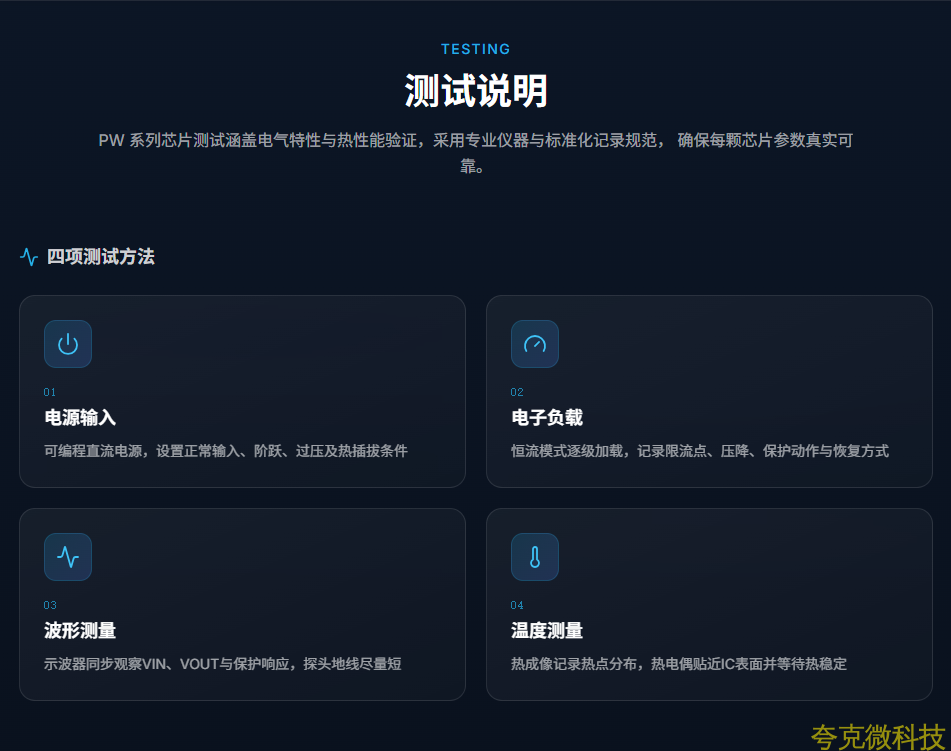

四项测试方法
01
电源输入
可编程直流电源，设置正常输入、阶跃、过压及热插拔条件
02
电子负载
恒流模式逐级加载，记录限流点、压降、保护动作与恢复方式
03
波形测量
示波器同步观察
VIN
、
VOUT
与保护响应，探头地线尽量短
04
温度测量
热成像记录热点分布，热电偶贴近
IC
表面并等待热稳定

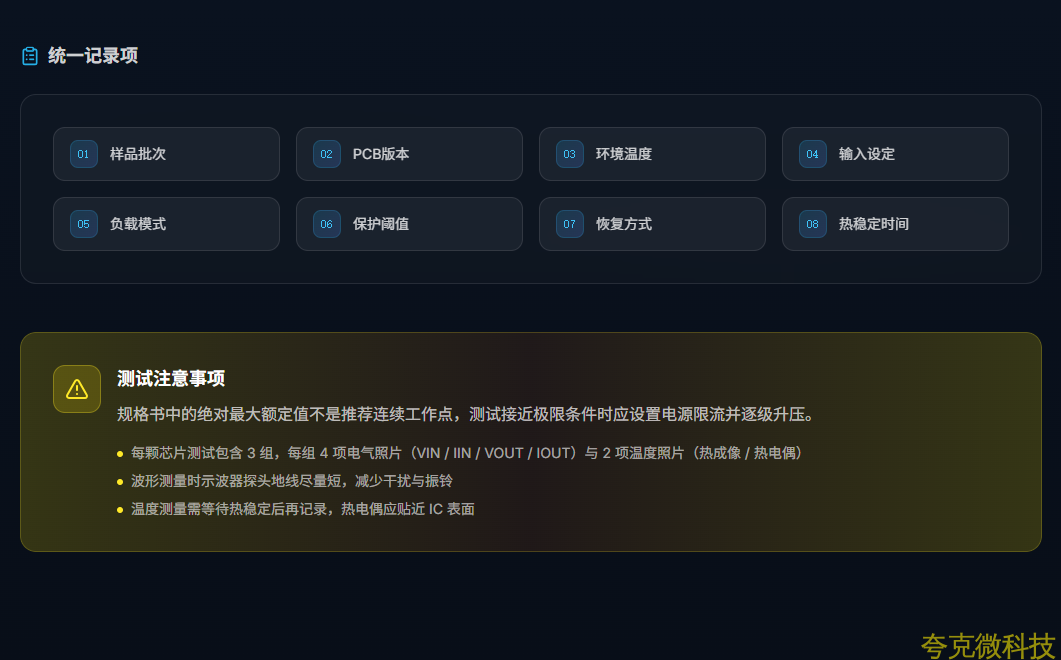

统一记录项
01样品批次
02
PCB
版本
03环境温度
04输入设定
05负载模式
06保护阈值
07恢复方式
08热稳定时间
测试注意事项
规格书中的绝对最大额定值不是推荐连续工作点，测试接近极限条件时应设置电源限流并逐级升压。
l
每颗芯片测试包含
3
组，每组
4
项电气照片（
VIN / IIN / VOUT / IOUT
）与
2
项温度照片（热成像
/
热电偶）
l 波形测量时示波器探头地线尽量短，减少干扰与振铃
l
温度测量需等待热稳定后再记录，热电偶应贴近
IC
表面
