PD/QC快充协议诱骗芯片选型参考：路由器与无线充电器应用

PW6607 PD/QC 快充协议 诱骗芯片

一颗芯片完成 PD 优先、QC 兜底与多档电压申请。连接 USB 电源后自动完成协议握手， 并根据 VSEL 配置申请所需电压，适用于电动工具、路由器、无线充电器与小家电等受电端设备。

20V 最高申请电压

DFN8 封装形式

PD+QC 双协议支持

3.5-30V VIN 工作范围

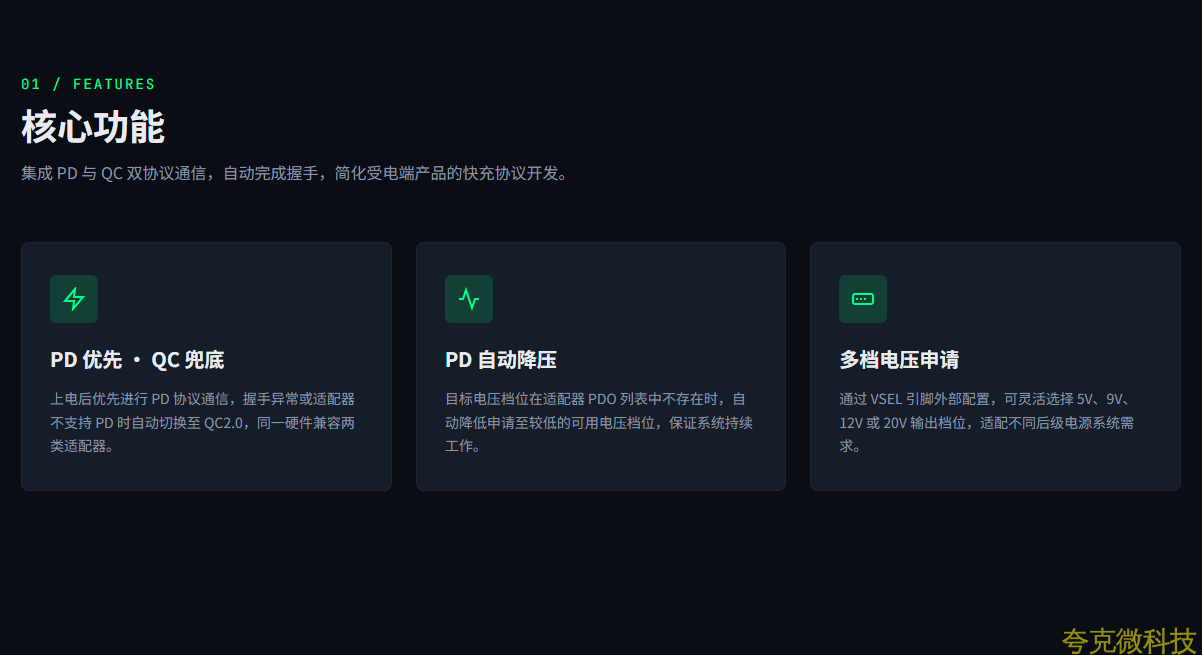

核心功能

集成 PD 与 QC 双协议通信，自动完成握手，简化受电端产品的快充协议开发。

PD 优先 · QC 兜底

上电后优先进行 PD 协议通信，握手异常或适配器不支持 PD 时自动切换至 QC2.0，同一硬件兼容两类适配器。

PD 自动降压

目标电压档位在适配器 PDO 列表中不存在时，自动降低申请至较低的可用电压档位，保证系统持续工作。

多档电压申请

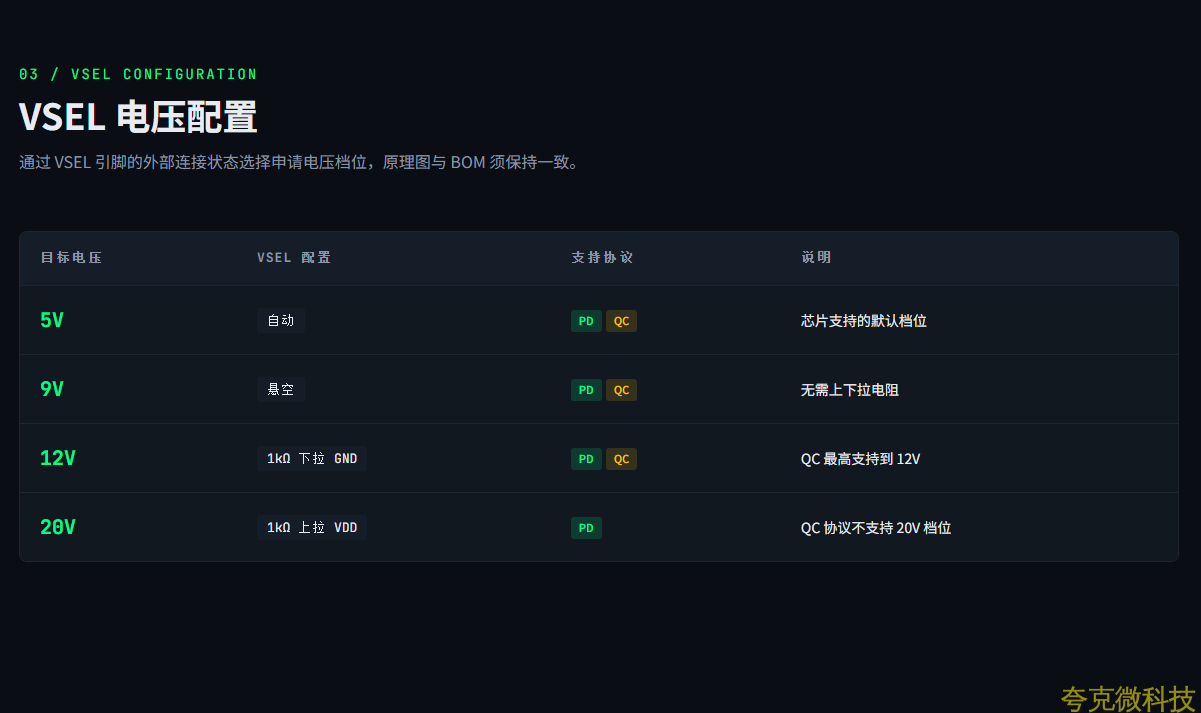

通过 VSEL 引脚外部配置，可灵活选择 5V、9V、12V 或 20V 输出档位，适配不同后级电源系统需求。

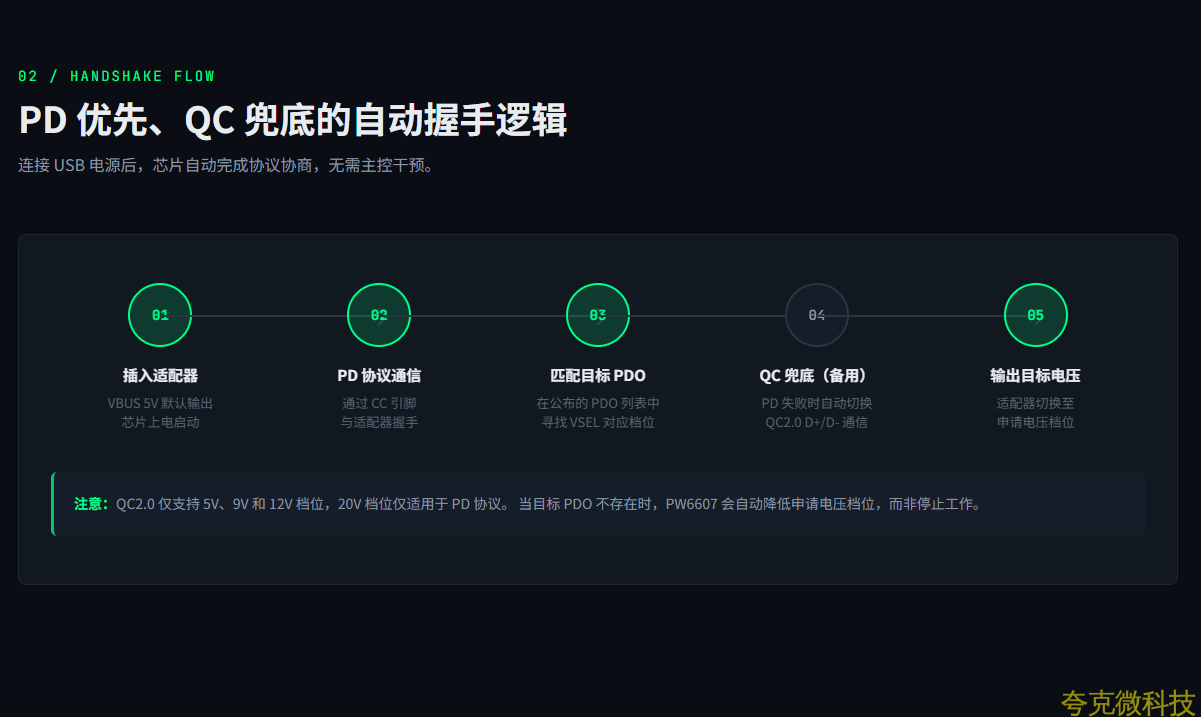

PD 优先、QC 兜底的自动握手逻辑

连接 USB 电源后，芯片自动完成协议协商，无需主控干预。

01  插入适配器

VBUS 5V 默认输出芯片上电启动

02  PD 协议通信

通过 CC 引脚与适配器握手

03  匹配目标 PDO

在公布的 PDO 列表中寻找 VSEL 对应档位

04  QC 兜底（备用）

PD 失败时自动切换QC2.0 D+/D- 通信

05  输出目标电压

适配器切换至申请电压档位

注意：QC2.0 仅支持 5V、9V 和 12V 档位，20V 档位仅适用于 PD 协议。 当目标 PDO 不存在时，PW6607 会自动降低申请电压档位，而非停止工作。

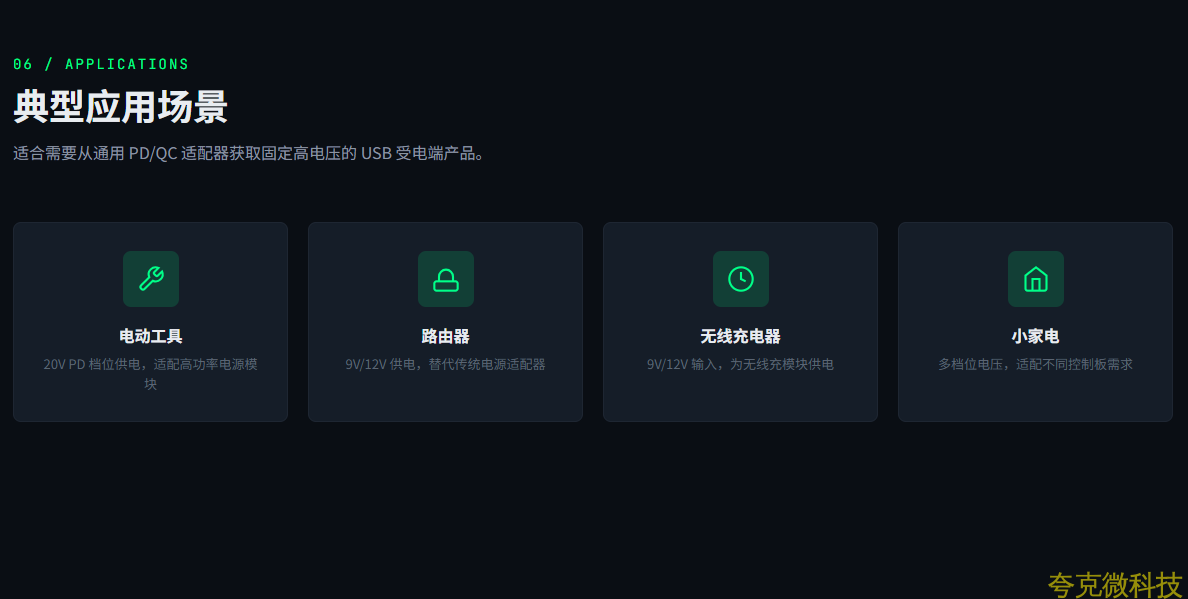

典型应用场景

适合需要从通用 PD/QC 适配器获取固定高电压的 USB 受电端产品。

电动工具

20V PD 档位供电，适配高功率电源模块

路由器

9V/12V 供电，替代传统电源适配器

无线充电器

9V/12V 输入，为无线充模块供电

小家电

多档位电压，适配不同控制板需求

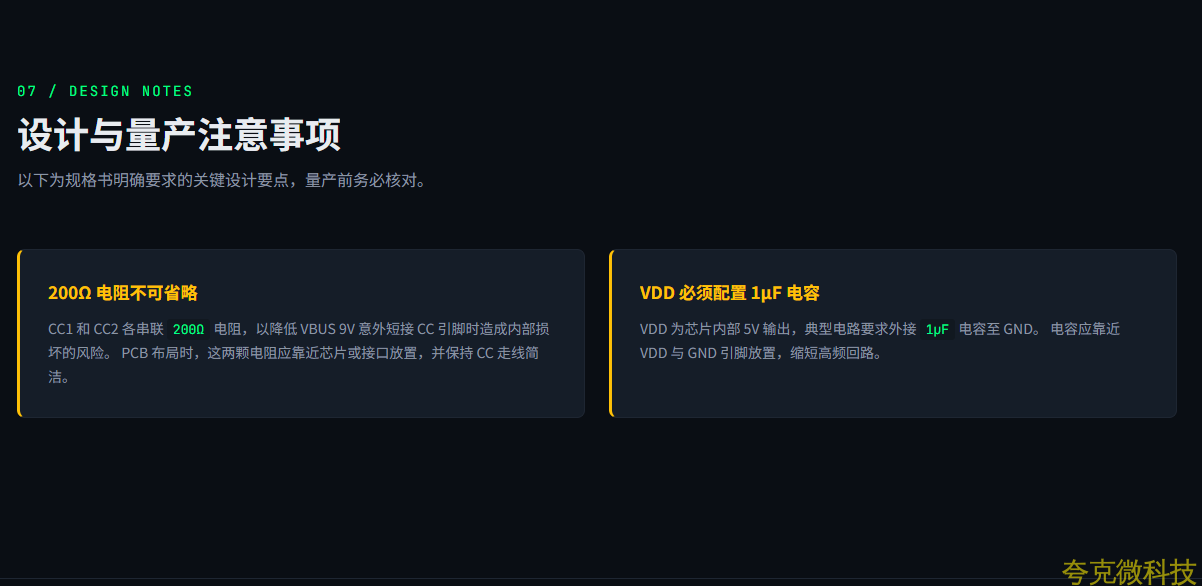

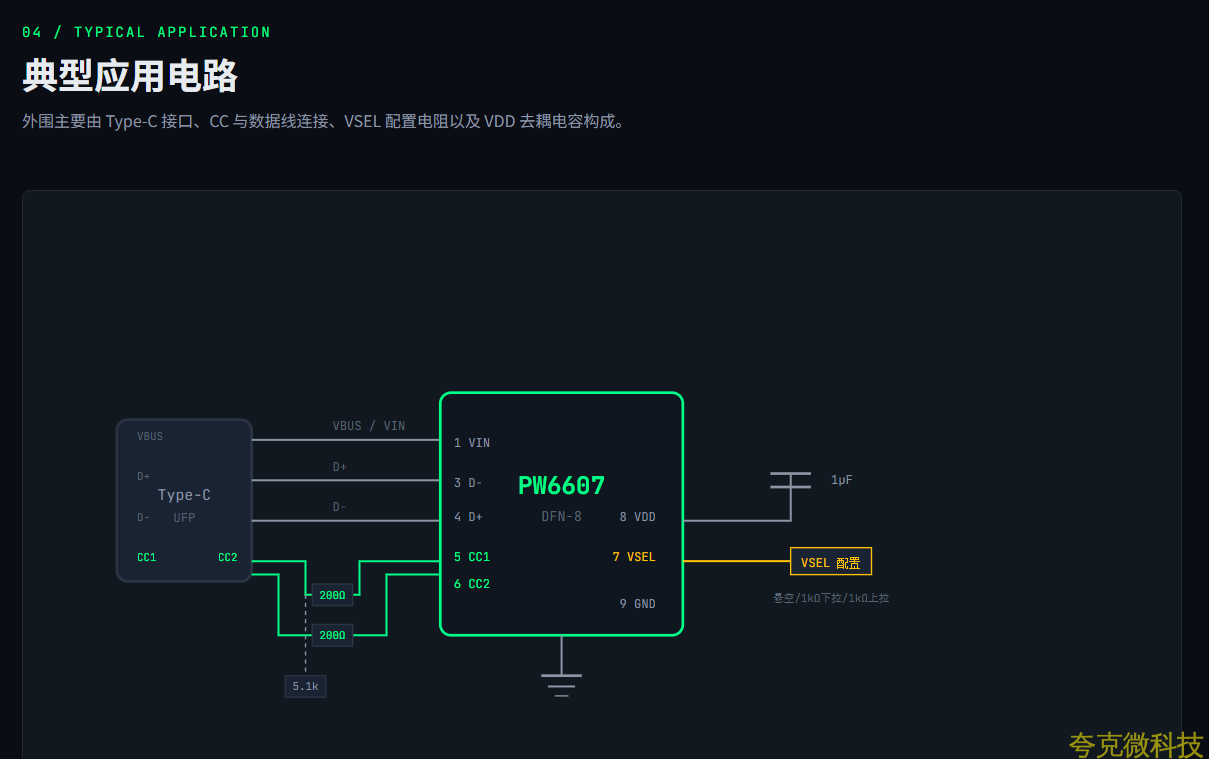

设计与量产注意事项

以下为规格书明确要求的关键设计要点，量产前务必核对。

200Ω 电阻不可省略

CC1 和 CC2 各串联 200Ω 电阻，以降低 VBUS 9V 意外短接 CC 引脚时造成内部损坏的风险。 PCB 布局时，这两颗电阻应靠近芯片或接口放置，并保持 CC 走线简洁。

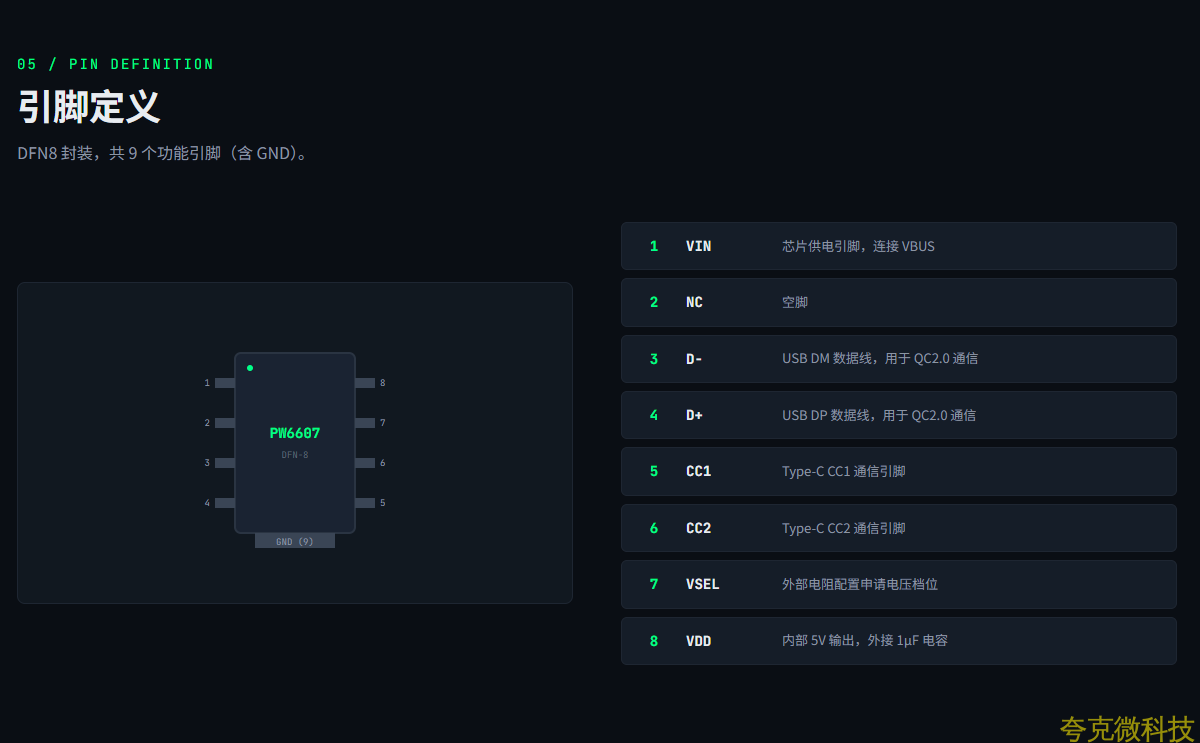

VDD 必须配置 1μF 电容

VDD 为芯片内部 5V 输出，典型电路要求外接 1μF 电容至 GND。 电容应靠近 VDD 与 GND 引脚放置，缩短高频回路。
