12V输入LDO稳压芯片首选：PW7533（3.3V）/PW7550（5V）36V耐压参数与电路
- 2026-10-14 16:39:00
- SS 原创
- 16

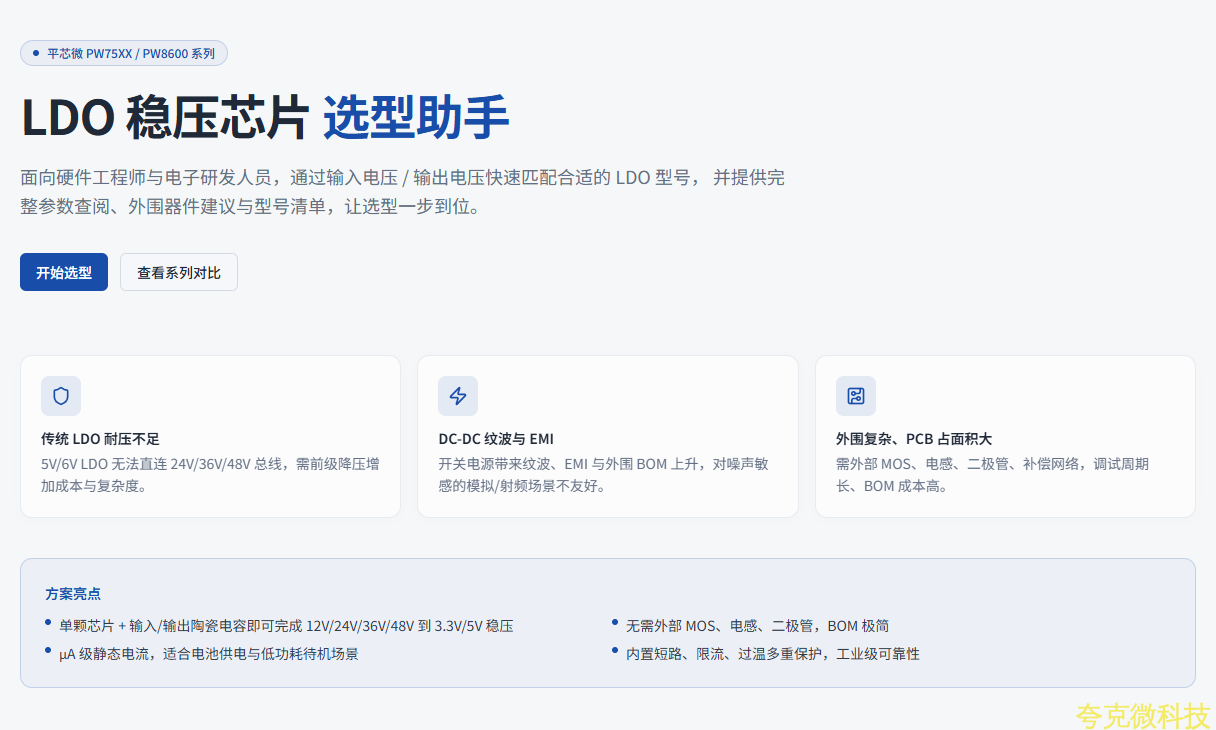

LDO 稳压芯片 选型助手

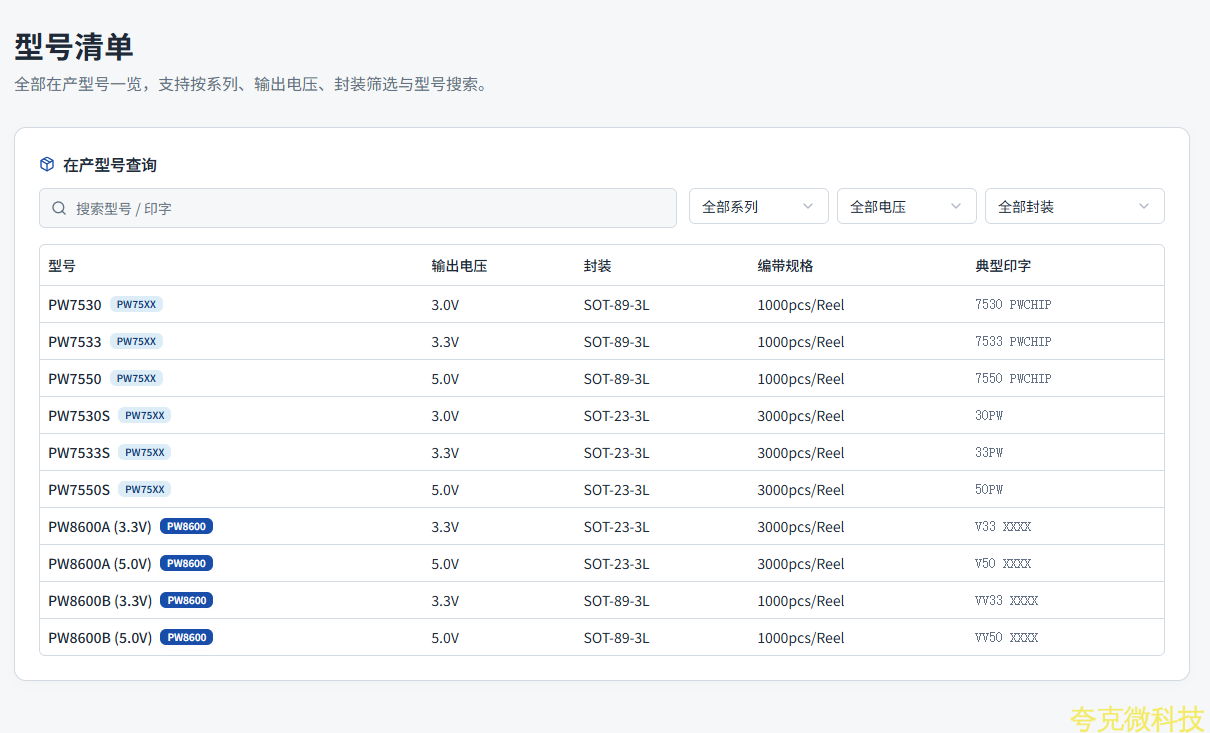

面向硬件工程师与电子研发人员，通过输入电压 / 输出电压快速匹配合适的 LDO 型号， 并提供完整参数查阅、外围器件建议与型号清单，让选型一步到位。
传统 LDO 耐压不足
5V/6V LDO 无法直连 24V/36V/48V 总线，需前级降压增加成本与复杂度。
DC-DC 纹波与 EMI
开关电源带来纹波、 EMI 与外围 BOM 上升，对噪声敏感的模拟 / 射频场景不友好。
外围复杂、PCB 占面积大
需外部 MOS 、电感、二极管、补偿网络，调试周期长、 BOM 成本高。
方案亮点
单颗芯片 + 输入 / 输出陶瓷电容即可完成 12V/24V/36V/48V 到 3.3V/5V 稳压
无需外部 MOS 、电感、二极管， BOM 极简
μ A 级静态电流，适合电池供电与低功耗待机场景
内置短路、限流、过温多重保护，工业级可靠性

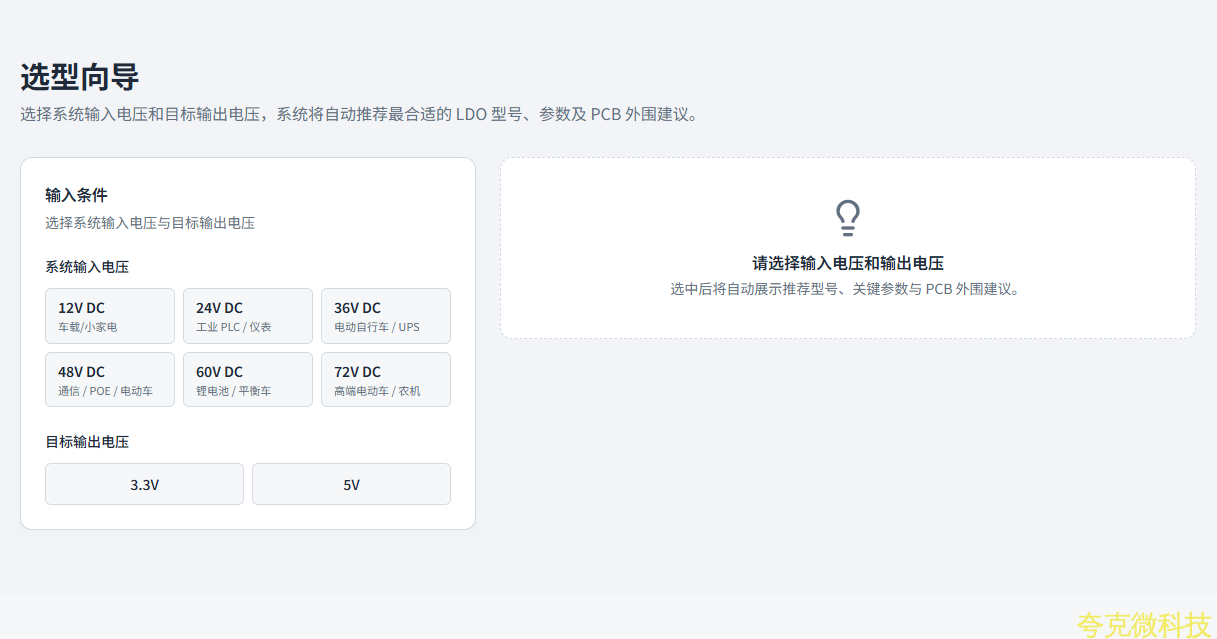

选型向导
选择系统输入电压和目标输出电压，系统将自动推荐最合适的 LDO 型号、参数及 PCB 外围建议。
输入条件
选择系统输入电压与目标输出电压
系统输入电压
12V DC 车载 / 小家电
24V DC 工业 PLC / 仪表
36V DC 电动自行车 / UPS
48V DC 通信 / POE / 电动车
60V DC 锂电池 / 平衡车
72V DC 高端电动车 / 农机
目标输出电压
3.3V 5V

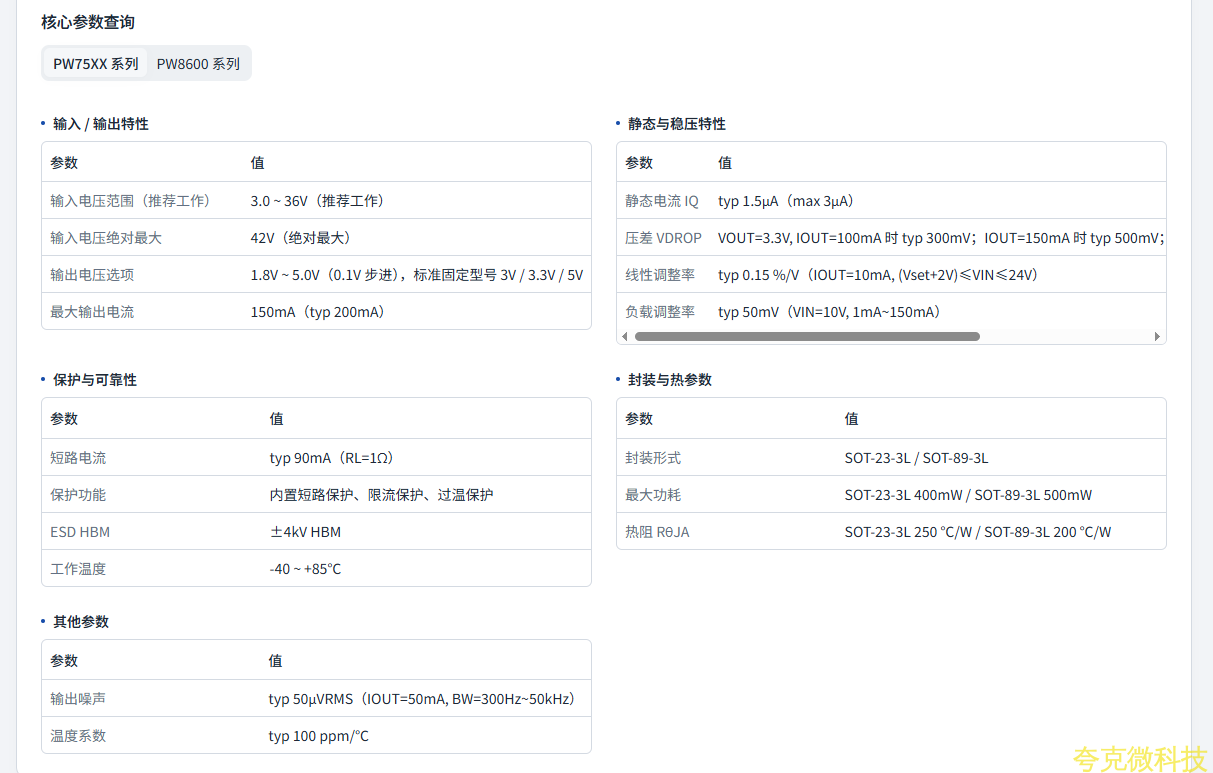

核心参数查询

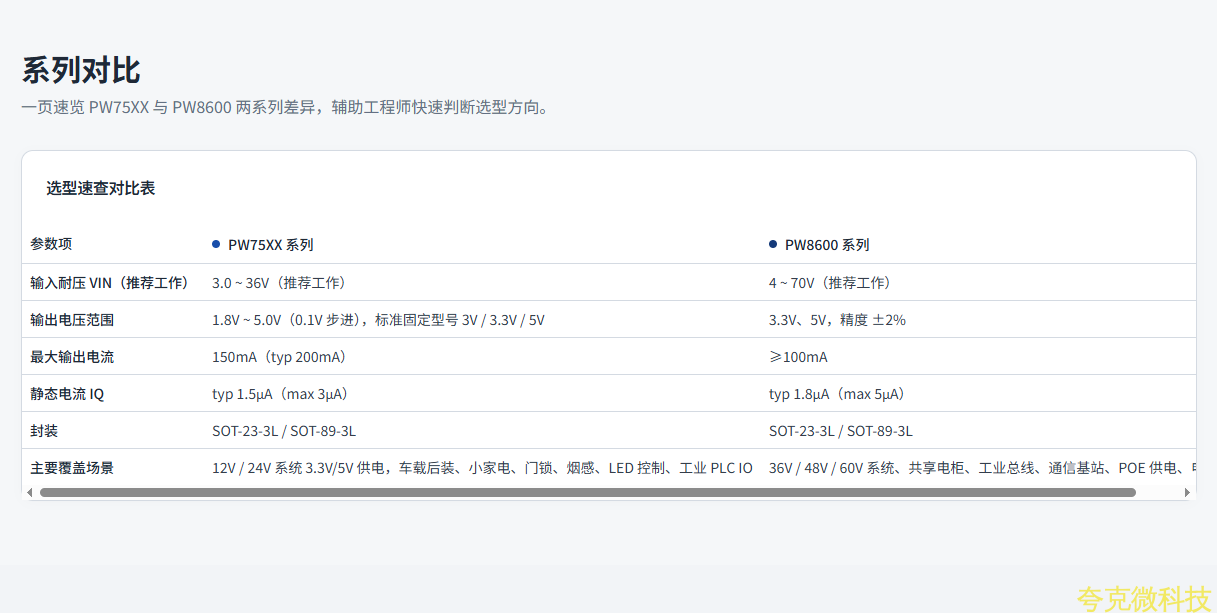

PW75XX 系列 PW8600 系列
输入 / 输出特性
|
参数 |
值 |
|
输入电压范围（推荐工作） |
3.0 ~ 36V （推荐工作） |
|
输入电压绝对最大 |
42V （绝对最大） |
|
输出电压选项 |
1.8V ~ 5.0V （ 0.1V 步进），标准固定型号 3V / 3.3V / 5V |
|
最大输出电流 |
150mA （ typ 200mA ） |
静态与稳压特性
|
参数 |
值 |
|
静态电流 IQ |
typ 1.5μA （ max 3μA ） |
|
压差 VDROP |
VOUT=3.3V, IOUT=100mA 时 typ 300mV ； IOUT=150mA 时 typ 500mV ； VOUT=5.0V, IOUT=100mA 时 typ 400mV |
|
线性调整率 |
typ 0.15 %/V （ IOUT=10mA, (Vset+2V)≤VIN≤24V ） |
|
负载调整率 |
typ 50mV （ VIN=10V, 1mA~150mA ） |
保护与可靠性
|
参数 |
值 |
|
短路电流 |
typ 90mA （ RL=1Ω ） |
|
保护功能 |
内置短路保护、限流保护、过温保护 |
|
ESD HBM |
±4kV HBM |
|
工作温度 |
-40 ~ +85℃ |
封装与热参数
|
参数 |
值 |
|
封装形式 |
SOT-23-3L / SOT-89-3L |
|
最大功耗 |
SOT-23-3L 400mW / SOT-89-3L 500mW |
|
热阻 RθJA |
SOT-23-3L 250 ℃/W / SOT-89-3L 200 ℃/W |
其他参数
|
参数 |
值 |
|
输出噪声 |
typ 50μVRMS （ IOUT=50mA, BW=300Hz~50kHz ） |
|
温度系数 |
typ 100 ppm/℃ |
