35mΩ超低导通阻抗OVP芯片方案：PW2609A深度解析
- 2026-10-16 11:17:00
- SS 原创
- 6
全系列 OVP 过压保护
芯片选型指南
12 款全场景覆盖 · 从 SOT23-3 最小封装到 QFN16 · 20V~70V 耐压 · 1A~5A 电流 · 固定阈值到可编程全覆盖
满足消费类、车载类、工业类全场景过压保护需求
50ns
纳秒级响应 过压极速关断
70V
最高耐压 工业级高可靠
5A
峰值电流 大电流应用
4~55V
可编程 OVP 阈值灵活可调

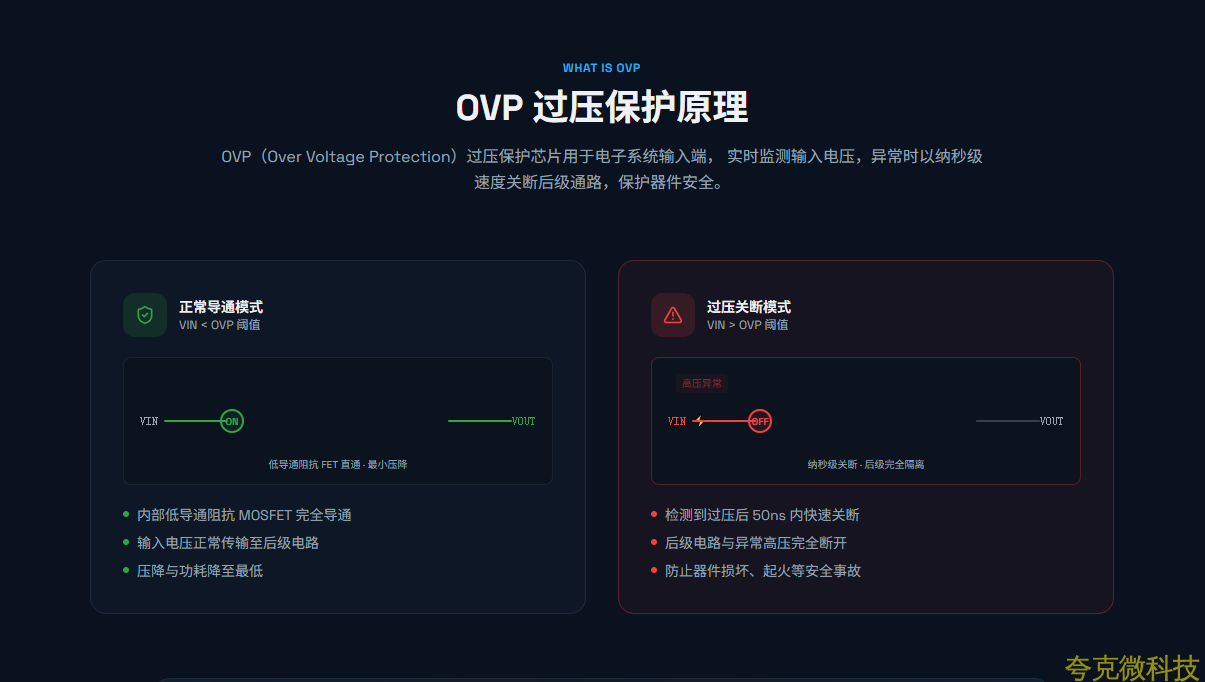

OVP 过压保护原理
OVP（Over Voltage Protection）过压保护芯片用于电子系统输入端， 实时监测输入电压，异常时以纳秒级速度关断后级通路，保护器件安全。
正常导通模式
VIN < OVP 阈值
内部低导通阻抗 MOSFET 完全导通
输入电压正常传输至后级电路
压降与功耗降至最低
过压关断模式
VIN > OVP 阈值
检测到过压后 50ns 内快速关断
后级电路与异常高压完全断开
防止器件损坏、起火等安全事故

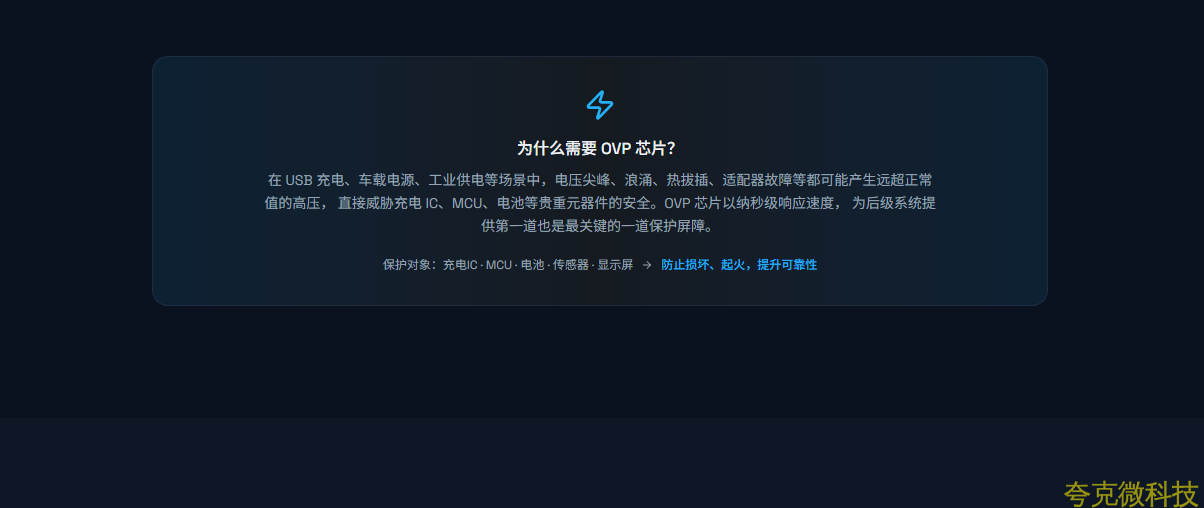

为什么需要 OVP 芯片？
在 USB 充电、车载电源、工业供电等场景中，电压尖峰、浪涌、热拔插、适配器故障等都可能产生远超正常值的高压， 直接威胁充电 IC、MCU、电池等贵重元器件的安全。OVP 芯片以纳秒级响应速度， 为后级系统提供第一道也是最关键的一道保护屏障。
保护对象：充电IC · MCU · 电池 · 传感器 · 显示屏防止损坏、起火，提升可靠性

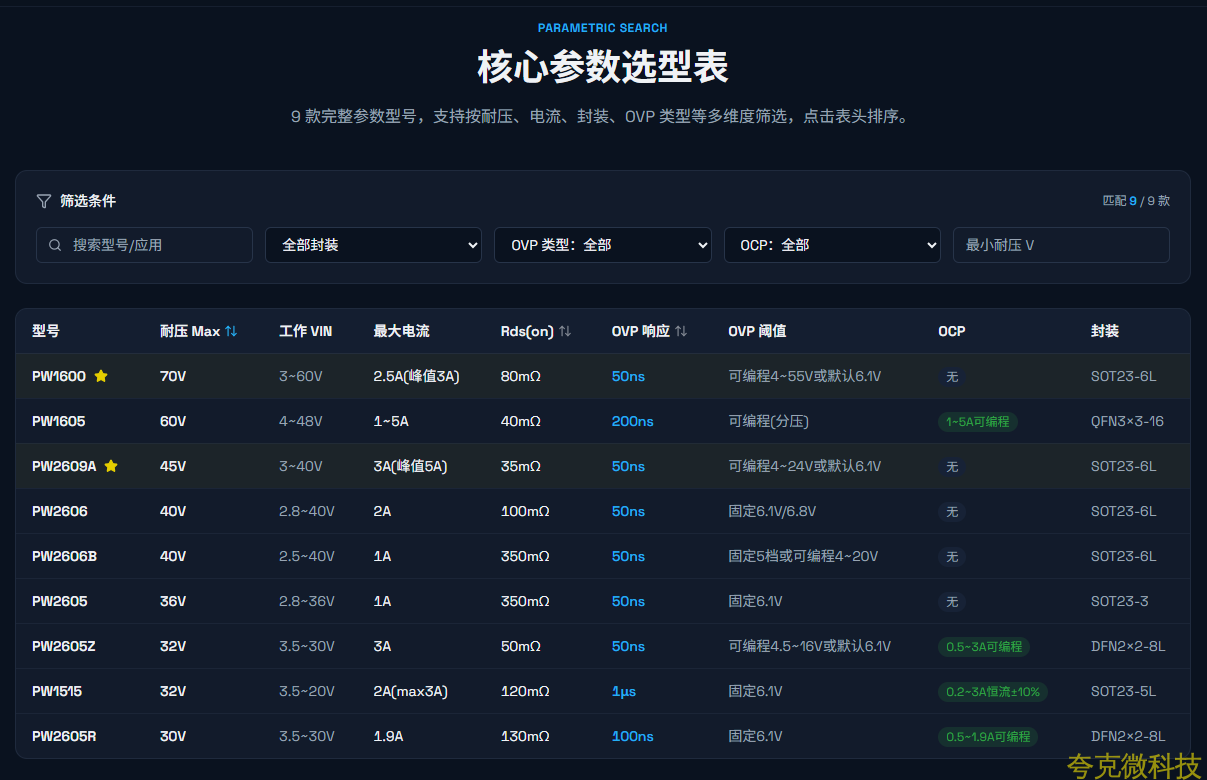

12 款型号全系列总览
从最小封装 SOT23-3 到 QFN16，从 20V 到 70V 耐压，从 1A 到 5A 电流， 覆盖消费类、车载类、工业类全场景需求。
PW2605
最小封装，仅三引脚，无需外围电阻，50ns OVP响应，适合空间极度受限的可穿戴设备
耐压 36V
最大电流 1A
Rds(on) 350mΩ
OVP 响应 50ns
封装 SOT23-3
OVP 类型 固定阈值
工作电压2.8~36V
OVP 阈值固定6.1V
过流保护 OCP无
典型应用智能设备/可穿戴/电池系统
PW2605R
增加输入反向连接保护、可编程过流保护、FAULT故障指示输出和EN使能控制
耐压 30V
最大电流 1.9A
Rds(on) 130mΩ
OVP 响应 100ns
封装 DFN2×2-8L
OVP 类型 固定阈值
工作电压3.5~30V
OVP 阈值固定6.1V
过流保护 OCP0.5~1.9A可编程
典型应用输入反接保护
PW2605Z
高集成度版本，OVP阈值可通过外部引脚分压设置，50mΩ超低导通阻抗，3A负载电流
耐压 32V
最大电流 3A
Rds(on) 50mΩ
OVP 响应 50ns
封装 DFN2×2-8L
OVP 类型 固定/可编程
工作电压3.5~30V
OVP 阈值可编程4.5~16V或默认6.1V
过流保护 OCP0.5~3A可编程
典型应用可穿戴
PW2606
40V绝对耐压、2A最大电流、100mΩ导通阻抗，定位中等电流USB/车载前端OVP保护
耐压 40V
最大电流 2A
Rds(on) 100mΩ
OVP 响应 50ns
封装 SOT23-6L
OVP 类型 固定阈值
工作电压2.8~40V
OVP 阈值固定6.1V/6.8V
过流保护 OCP无
典型应用可穿戴/移动/车载
PW2606B
大幅扩展OVP阈值选择，固定档5档可选，同时支持外部可编程4V~20V
耐压 40V
最大电流 1A
Rds(on) 350mΩ
OVP 响应 50ns
封装 SOT23-6L
OVP 类型 固定/可编程
工作电压2.5~40V
OVP 阈值固定5档或可编程4~20V
过流保护 OCP无
典型应用智能设备/电池/可穿戴
PW2609A 明星产品
PW2609的大电流高耐压升级版；45V绝对耐压，持续3A、峰值5A；35mΩ超低Rds(on)
耐压 45V
最大电流 3A(峰值5A)
Rds(on) 35mΩ
OVP 响应 50ns
封装 SOT23-6L
OVP 类型 固定/可编程
工作电压3~40V
OVP 阈值可编程4~24V或默认6.1V
过流保护 OCP无
典型应用车载/便携/可穿戴
PW1515
兼具OVP与OCP双重保护；恒流模式下超过阈值后维持设定电流输出而非直接关断
耐压 32V
最大电流 2A(max3A)
Rds(on) 120mΩ
OVP 响应 1μs
封装 SOT23-5L
OVP 类型 固定阈值
工作电压3.5~20V
OVP 阈值固定6.1V
过流保护 OCP0.2~3A恒流±10%
典型应用GPS/MID/车载DVR
PW1600 明星产品
全系列耐压最高的型号：70V绝对耐压、3~60V工作电压、OVP可编程4~55V
耐压 70V
最大电流 2.5A(峰值3A)
Rds(on) 80mΩ
OVP 响应 50ns
封装 SOT23-6L
OVP 类型 固定/可编程
工作电压3~60V
OVP 阈值可编程4~55V或默认6.1V
过流保护 OCP无
典型应用车载/42V热拔插
PW1605
功能最全面的OVP芯片：集成可编程OVP+可编程限流+输出电压钳位+可编程软启动
耐压 60V
最大电流 1~5A
Rds(on) 40mΩ
OVP 响应 200ns
封装 QFN3×3-16
OVP 类型 可编程
工作电压4~48V
OVP 阈值可编程(分压)
过流保护 OCP1~5A可编程
典型应用笔电/服务器
五维度选型法
工程师可按以下五步法从全系列中快速定位最合适的 OVP 芯片型号：
1 输入电压等级
确定应用最高耐压需求（30V / 40V / 45V / 60V / 70V）
2 电流需求
评估系统持续工作电流与峰值电流（1A / 2A / 3A / 5A）
3 OVP 阈值灵活度
固定阈值成本低，可编程适配非标电压
4 封装体积
SOT23-3 极小 / DFN2×2 均衡 / SOT23-6L 通用 / QFN16 全功能
5 附加保护功能
OCP 过流 / 反接保护 / 恒流模式 / 输出钳位 / 软启动
可编程 OVP 分压原理
外部可编程 OVP 芯片通过 VOVP 引脚连接外部分压电阻 R1 / R2 来设定 OVP 阈值。 芯片内部检测 VOVP 引脚电压，当达到内部参考电压（典型 1.2V）时触发过压保护。
通用计算公式
VIN_OVP = 1.2V × (1 + R1 / R2)
电阻选型建议
R2 推荐使用 100kΩ 标准值，便于计算与采购
VOVP 引脚直接接地时，使用芯片内部默认 6.1V 阈值
电阻精度推荐 1% 及以上，保证阈值精度
不同型号可编程范围不同，请参考对应规格书确认
