PD18W快充和20W快充的区别,用苹果18W和20W充电协议分析演示

2021-01-03 14:48:00
技术管理员
原创
1573


 苹果 20WUSB C充电器一出来,整个充电器市场引起了一次“大波浪“。使得众多 AC-DC控制器原厂与充电协议芯片原厂纷纷出了相关 20W的配套 AC-DC控制器和协议芯片。



但是对于 18WPD协议和 20WPD协议来说,很多人对于其他的区别还很蒙的。



     在此,小编特意使用 20WPD充电器和 18WPD充电器做了分析。

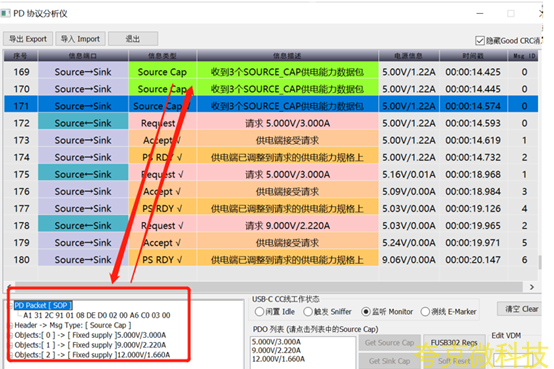

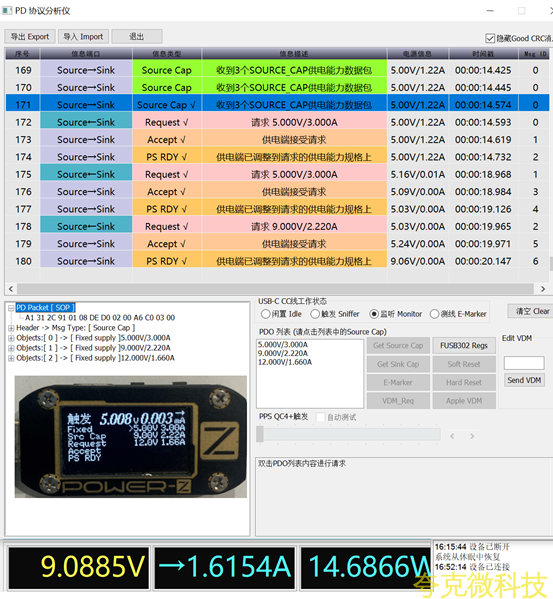

如图,是常用 IPHONE 12进行充电时,抓取的 PD协议通讯包,和不充电时,使用测试表,测得的 20W输出电压与对应的输出电流值,从图中我们可以得到 3个信息:

1, 在 20W充电器充电时(功率足 20W),手机的充电电压和电流是 9V1.6A左右,功率 14.6W多,实际用很少能达到 20W,即使有到 20W功率时,我们都知道所有手机的充电功率是随着充进电量提高,手机自动降低功率的。

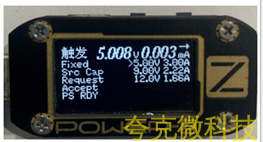

2,使用测试表,测得的 20W输出电压与对应的输出电流值: 5V3A9V2.22A12V1.66A


3PD充电协议的通讯过程,简单说下:充电器一直发送自己输出功率和包含的输出电压电流包,如箭头指示的,手机回复收到,充电器再说给 5V3A充电行不行,手机说行,充电器看到手机说行了,就输出 5V3A,充电器再发信息给手机说 9V2A行不行,手机说行,充电器看到手机说下,也就改成了 9V2A。至此基本通讯协议接受。


同时 18W的我们也进行了测试了收集

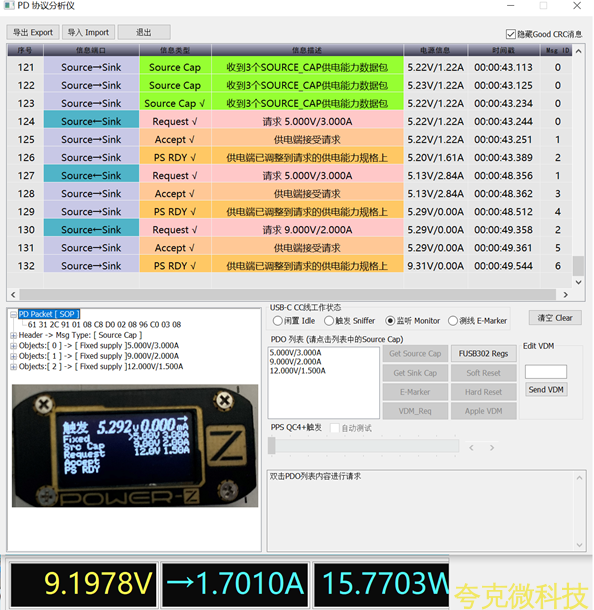

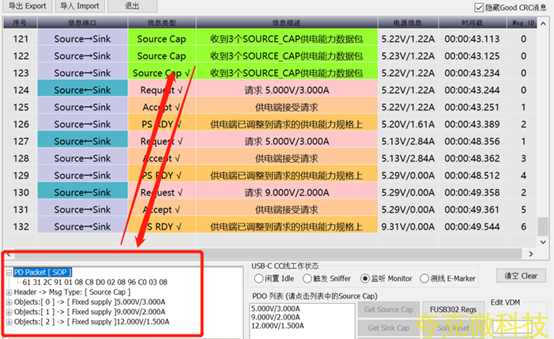

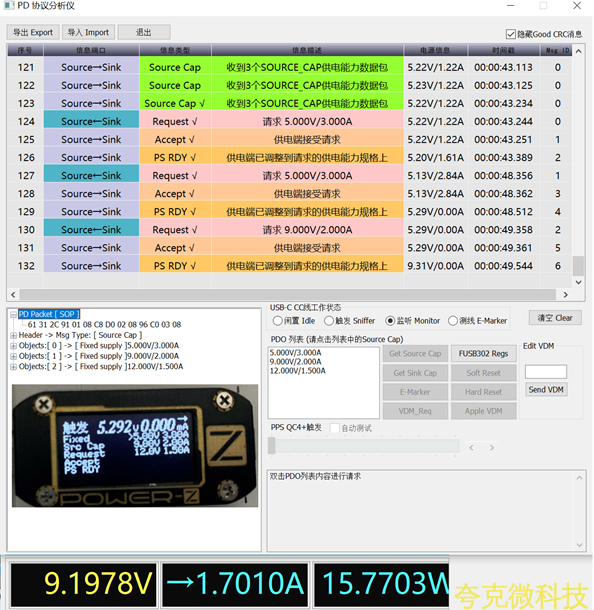

如图,是常用 IPHONE 12进行充电时,抓取的 PD协议通讯包,和不充电时,使用测试表,测得的 20W输出电压与对应的输出电流值,从图中我们可以得到 3个信息

1, 在 20W充电器充电时(功率足 20W),手机的充电电压和电流是 9.19V1.7A左右,功率 15.7W多,实际用很少能达到 18W,即使有到 18W功率时,我们都知道所有手机的充电功率是随着充进电量提高,手机自动降低功率的。

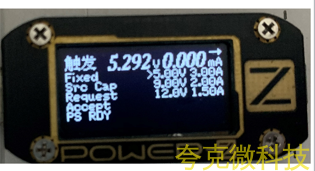

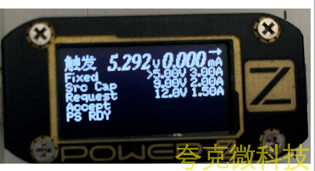

2,使用测试表,测得的 20W输出电压与对应的输出电流值: 5V3A9V2A12V1.5A


3PD充电协议的通讯过程,简单说下:充电器一直发送自己输出功率和包含的输出电压电流包,如箭头指示的,手机回复收到,充电器再说给 5V3A充电行不行,手机说行,充电器看到手机说行了,就输出 5V3A,充电器再发信息给手机说 9V2A行不行,手机说行,充电器看到手机说下,也就改成了 9V2A。至此基本通讯协议接受。


总结; 18W 快充协议20W快充协议的区别:

1, 充电速度大概一致,无法体验判断,

2, 在不拿 PD测试表,进行测试的话,是无法测试和验证。只在 9V12V时的区别,如 9V2.22A9V2A12V 1.66V12V1.5A

3, PD通讯协议检测分析时,也才能测输出 20W18W的协议区别了。
