10A45升压方案
- 2021-03-06 16:57:00
- 技术管理员 原创
- 1268
PW5410A 是一种低噪声、恒频（1.2MHz）开关电容电压倍增器。它 2.7V 到 5V 输入电压， 输出电压 5V，输出电流高达 250mA。低外部零件计数（一个飞线电容器和两个小旁路电容器，在 VIN 和 VOUT 处）制造 PW5410A 是小型电池供电应用的理想选择。 新的电荷泵结构保持恒定的开关频率到空载并降低输出和输入纹波。 PW5410A 具有热关机功能，可在 从 VOUT 到 GND 的持续短路。内置软启动电路可防止过多的涌入 启动期间的电流。
特点
⚫ 固定 5V±4%输出
⚫ VIN 范围： 2.7V～ 5V
⚫ 输出电流：高达 250mA（VIN=4.5V）
⚫ 低噪声恒频运行
⚫ 关断电流： <1μA
⚫ 短路保护
⚫ 软启动
⚫ 无电感器
⚫ 提供低调的 6 线 SOT-23 封装
应用
⚫ 白色 LED 背光
⚫ 锂离子电池备用电源
⚫ 本地 3V 至 5V 转换
⚫ 智能卡读卡器
⚫ PCMCIA 本地 5V 电源
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

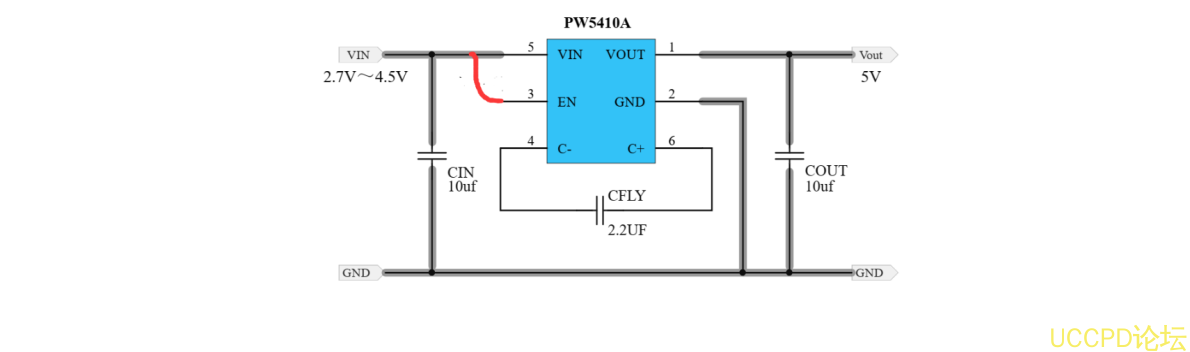

典型应用电路图
