概述 :
CN3762 PWM 降压模式两节锂电池充电管理集成电路,独立对两节锂电池充电进行管理,具有封装外形小, 外围元器件少和使用简单等优点。
CN3762 具有涓流,恒流和恒压充电模式,非常适合锂电池充电管理。在恒压充电模式, CN3762将电池电压调制在 8.4V,也可以通过一个外部电
阻向上调整;在恒流充电模式,充电电流通过一个外部电阻设置。对于深度放电的锂电池,当电池电压低于恒压充电电压的66.5%(典型值)时, CN3762用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段,充电电流逐渐减小,当充电电流降低到恒流充电电流的16%时,充电结束。在充电结束状态,如果电池电压下降到恒压充电电压的95.5%,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时, CN3762自动进入睡眠模式。其它功能包括输入低电压锁存,电池端过压保护和充电状态指示等。

CN3762 采用 10 管脚 SSOP 封装。
特点 :
宽输入电压范围: 6.6V 30V
对两节锂电池完整的充电管理
充电电流可达 4A
PWM 开关频率: 300KHz
恒压充电电压可用电阻向上调整
恒压充电电压精度: ± 1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度:- 40℃ 到 + 85
采用 10 管脚 SSOP 封装
产品无铅,满足 Rohs,不含卤素
应用 :
手持设备
备用电池应用
便携式工业和医疗仪器
电动工具
独立电池充电器
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

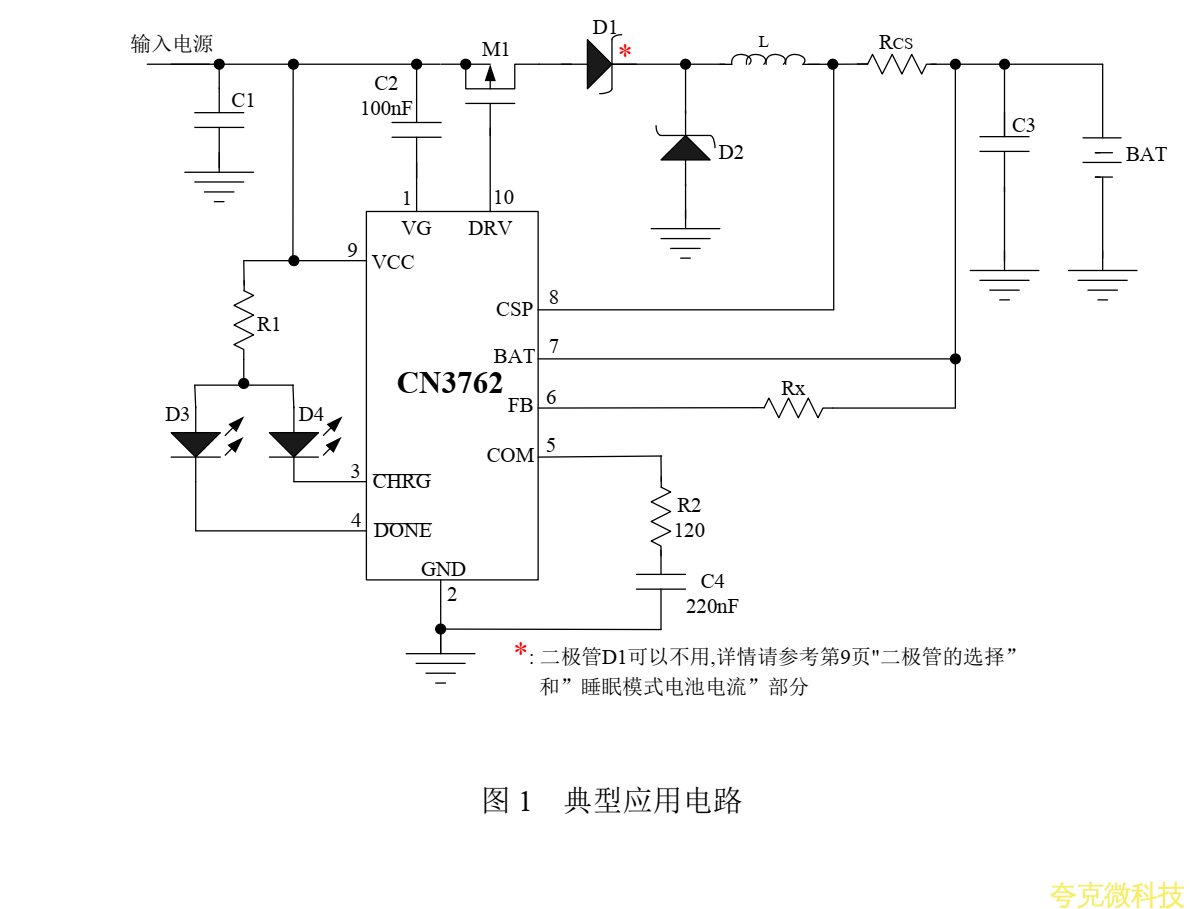

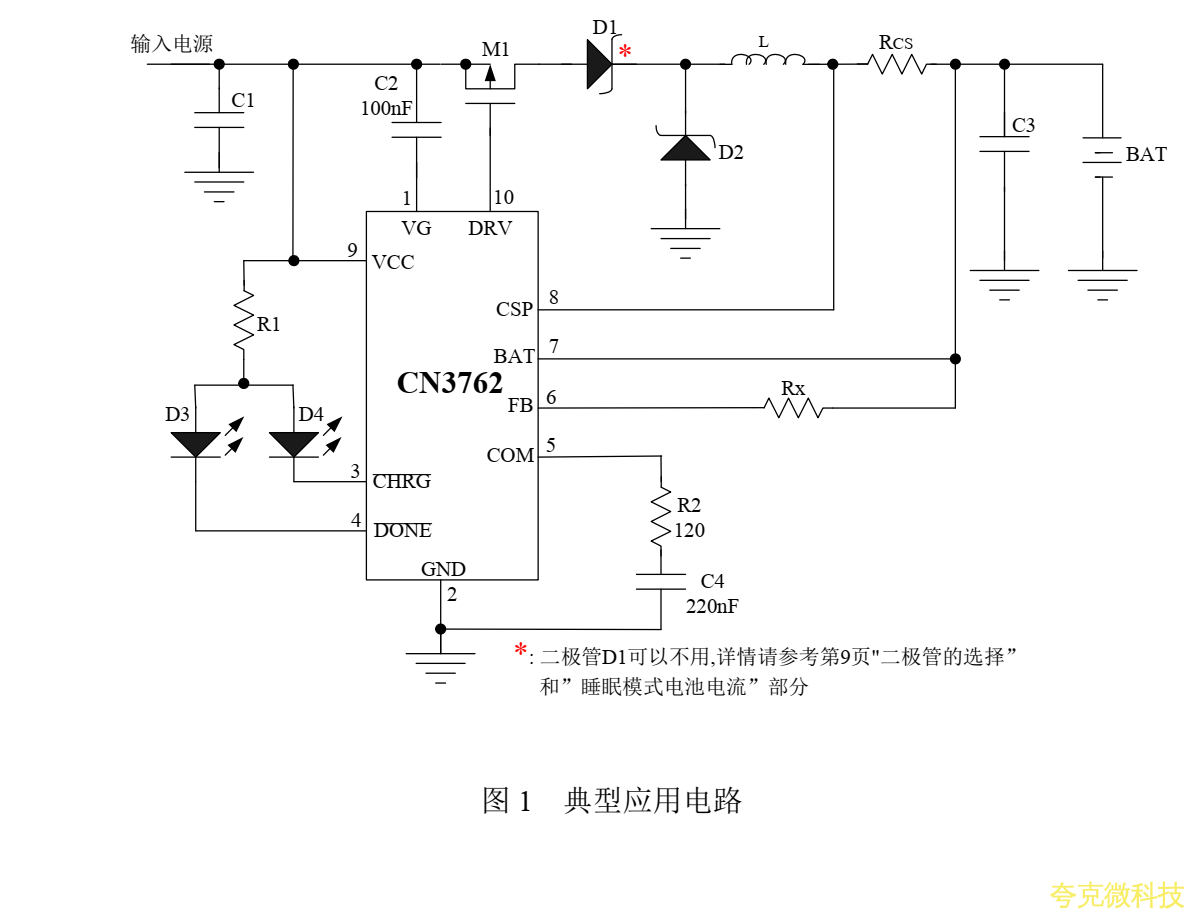

典型应用电路
