5V降压转3.3V,5V转3V电路图芯片

2021-04-06 17:42:00
技术管理员
原创
1588

5V降压转 3.3V3V都是低压,两个之间的压差效率,所以效率和工作温度这块都会比较优秀,输入和输出的最低压差外是越小越好。

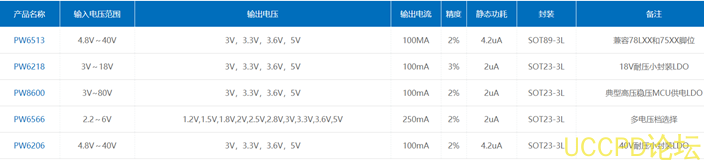

1, 如果电流比较小,可以用 LDO

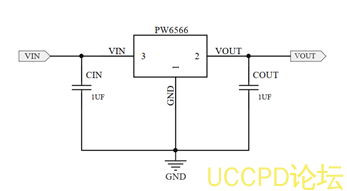

PW6566 系列是使用 CMOS 技术开发的低压差,高精度 输出电压,低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管,因而压差低



5V 降压转 3.3V 或者 3V ,可以输出 1A 以下, 1A 2A,3A 5V 降压 3.3vV 可以输出 1A 以下, 1A 2A,3A 的降压芯片,不同输出电流,芯片内置的整流 MOS 管也是不一,在成本上也是有大的差异,需要贴近合适的要求,来达到性价比最高的选型。

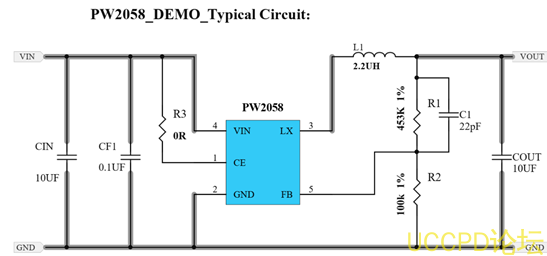

PW2058/PW2059是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器,无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调低至0.6V, PW2058/PW2059 还可在 100%的占空比下进行低电压降操作,延长了便携式系统的电池寿命。该装置提供 PWM 控制和 PFM 模式开关控制两种工作模式,可在更宽的负载范围内实现高效率。


特征


⚫效率高达 96%
⚫ 1.5MHz恒频运行
⚫ 800mA输出电流
⚫不需要肖特基二极管
⚫ 2V 至 6V 输入电压范围
⚫输出电压低至 0.6V
⚫低负载下高效率的 PFM 模式
⚫退出运行时 100%占空比

⚫退出运行时 100%占空比低静态电流: 20μ A
⚫ 斜坡补偿电流模式控制,以获得良好的线路和负载瞬态响应
⚫短路保护
⚫热故障保护
⚫涌流限制和软启动

⚫ <1μA 关断电流
⚫ SOT23-5包

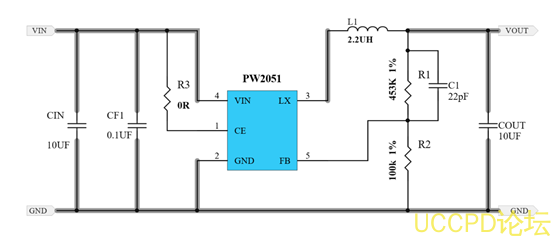

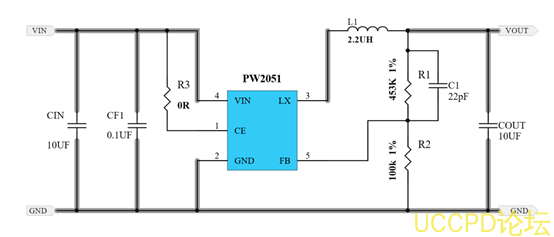

PW2051 是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用 PWM/PFM 自动切换控制电路达到可调占空比,具有全输入电压范围内的低纹波、高效率和大输出电流等特点。 PW2051 内置功率 MOSFET, 集成了过压、过流、过热、短路等诸多保护电路,在超过控制值时会自动断开,以保护芯片。本产品结合了微型封装和低消耗电流等特点,最适合在移动设备的电源内部使用。 PW2051 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品 .


产品特点

⚫ 最大效率可达 95

⚫ 最大输出电流 1.5A

⚫ 超低静态电流 40μA

⚫ 甚小输出纹波 <±0.4%

⚫ 低压操作 可达 100 %占空比

⚫ PWM/PFM 自动切换 占空比自动可调以保持全负载范围内的高效率、低纹波

⚫ 短路保护

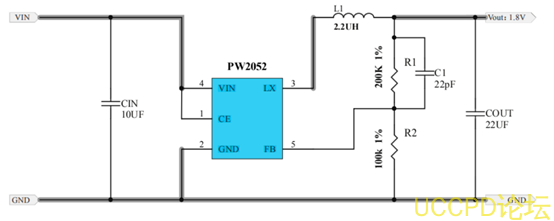

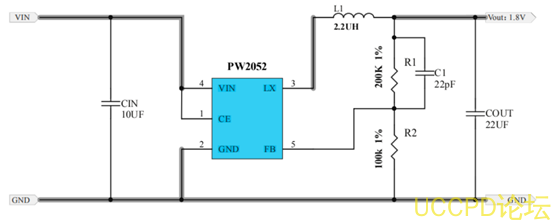

PW2052 是一种高效率、高频同步 DC-DC 降压调节器。 100%的人占空比特性提供低压差操作,延长便携式系统的电池寿命。内部同步开关提高了效率,消除了对外部肖特基的需要二极管。在关机模式下,输入电源电流小于 1µA。限流保护和片上热关机功能可防止过载或环境温度。

特征
⚫ 内部开关低 RDS(ON)(顶部/底部): 180/100mΩ
⚫ 2.5V~5.5V输入电压范围
⚫ 2A输出电流
⚫ 1MHz开关频率使
⚫ 外部部件
⚫ 内部软启动限制涌流
⚫ 内部补偿功能
⚫ 100%退出运行
⚫ 符合 RoHS 标准且无卤素
⚫ SOT-23-5包

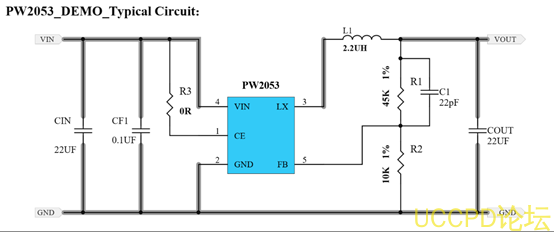

PW2053 是一种高效单片同步降压调节器,使用恒定的频率,电流模式架构。该设备有可调版本。供电电流在空载情况下, <40uA停机。 2.5V至 5.5V输入电压范围使 PW2053非常适合单锂离子电池供电的应用。100% 占空比低压差操作,延长便携式系统的电池寿命 .PWM/PFM 模式操作为噪声敏感应用提供非常低的输出纹波电压。开关频率为内部设置为1.2MHz,允许使用小型表面贴装电感器和电容器。低输出电压很容易支持 0.6V 反馈参考电压。

PW2053 采用薄型(1 毫米) 5 针薄型 SOT 封装,提供可调版本。


特征

⚫ 效率高达 96%

⚫ 2.5V至 5.5V 输入电压范围

⚫ 1.2MHz恒频运行

⚫ 高达 3.0A 电流输出

⚫ 不需要肖特基二极管

⚫ 低负载下高效率的 PFM 模式

⚫ 过热保护

⚫ 低静态电流: 40uA

⚫ 短路保护

⚫ 涌流限制和软启动

⚫ 100%占空比

⚫ SOT23-5包
