24V转5V,24V转3.3V稳压芯片的电路图,,PCB和BOM

2021-04-14 11:30:00
技术管理员
原创
1580

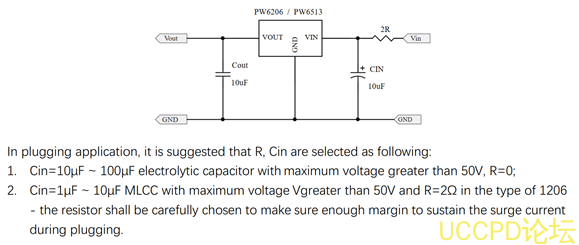

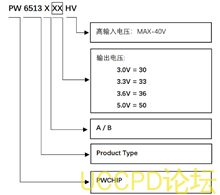

1 PW6206与 PW6513 系列是一款高精度, 40V 高输入电压,低静态电流,低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V 时,负载电流高达 300mA ,(输入与输出电压的压差越大,电流就越小)采用 BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作 PW6206与 PW6513 系列输入电压可达 40V PW6513 提供标准 SOT89-3L PW6206 提供 SOT23-3L 封装。

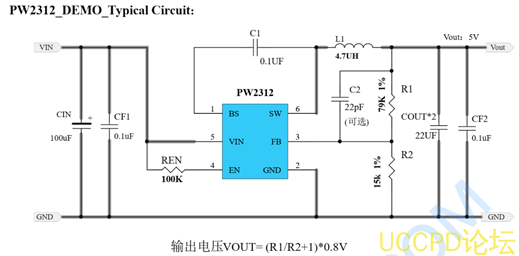

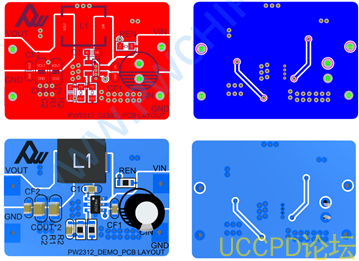

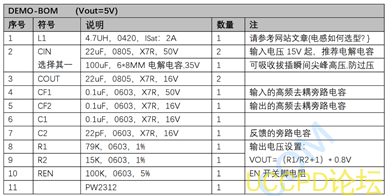

2 4V-30V 输入, 1.2A 输出的同步整流降压器芯片 PW2312. PW2312 是一种电流模式降压型 DC/DC 转换器,可提供优良的瞬态特性响应没有额外的外部补偿组件。此设备包含内部低电阻,高压功率 MOSFET ,并在高 1.4MHz 工作频率下工作 确保紧凑、高效的设计,具有出色的交直流性能。

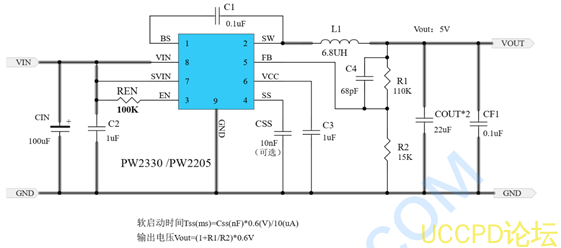

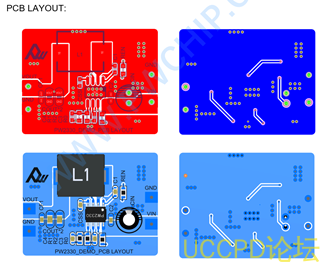

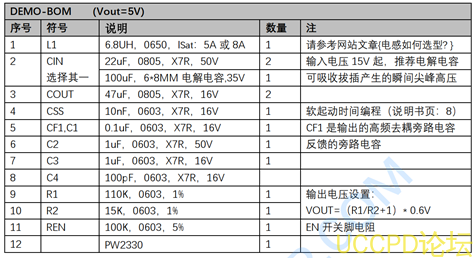

3, PW2330 PW2205 是一种高效率的同步降压 DC-DC 变换器提 3 5 安培输出电流。 PW2330 PW2205 4.5V 30V 的宽输入电压范围内工作集成主开关和同步开关,具有低的 RDS ON )以最小化传导损失。 PW23300 PW2205 采用专有的瞬时 PWM 结构,实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的 500kHz 恒定频率,以最小化电感器和电容器。


内部整流 MOS

4.5-30V输入电压范围

瞬时 PWM架构实现快速

瞬态响应

外部软启动限制涌入电流

恒频: 500kHz

3安培是 PW2330PW22055安培连续负载电流能力

输出过电流限制

输出短路保护

热关机和自动恢复

封装: SOP8-EP
