干电池升压3.3V芯片

2021-04-21 10:07:00
技术管理员
原创
1121

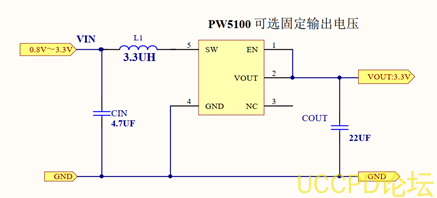

PW5100适用于一节干电池升压到 3.3V,两节干电池升压 3.3V的升压电路, PW5100干电池升压 IC

干电池 1.5V和两节干电池 3V升压到 3.3V的测试数据

输入电压

输入电流

输出电压

输出电流

0.9V 输入测试

0.907V

0.21A

3.26V

50MA

0.887V

0.45A

3.21V

100MA

0.857V

0.83A

3.12V

150MA

输入电压

输入电流

输出电压

输出电流

1V 输入测试

1V

0.96A

3.09V

200MA

1.03V

0.5A

3.21V

130MA

1.05V

0.25A

3.26V

70MA

输入电压

输入电流

输出电压

输出电流

1.2V 输入测试

1.16V

1A

3.05V

250MA

1.19V

0.56A

3.20V

170MA

输入电压

输入电流

输出电压

输出电流

1.5V 输入测试

1.5V

1.28A

3.04V

400MA

1.5V

0.65A

3.21V

250MA

1.5V

0.37A

3.25V

150MA

两节干电池输出 500MA测试:

输入电压

输入电流

输出电压

输出电流

3V

0.6A

3.28V

500MA

2.5V

0.75A

3.23V

500MA

2.2V

0.9A

3.21V

500MA

2V

1A

3.16V

500MA

1.8V

1.25A

3.09V

500MA

PW5100 的工作频率高达 1.2MHz,其目的是为了能够减小外部的电感尺寸和输出电容容值,故 PW5100 只需要 1uH 以上的电感就可以保证正常工作,但是输出端如果需要输出大电流负载(例如:输出电流大于 200mA),为了提高工作效率,建议使用较大一点的电感。同时轻载应用,输出电流 10M50MA左右时,建议使用大的的电感如 6.8UH
