1, 干电池升压IC:

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容

就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、

PFM 控制电路、过流保护电路、同步管控制以及功率管等。

产品特点

Ø  最大效率可达: 95
最高工作频率: 1.2MHz

宽输入电压范围: 0.7V 5.0V
输入静态电流: 10uA

Ø  输出电压固定可选: 3.0V3.3V 5.0V

输出电压精度: ±2.5%
低纹波 ,低噪声: ±10mV@Io=50mA

Ø  输入开关电流:   1.5A




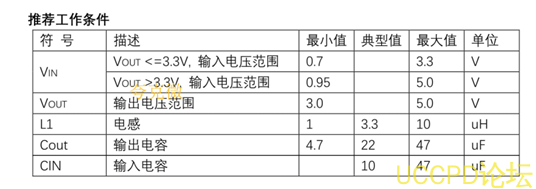

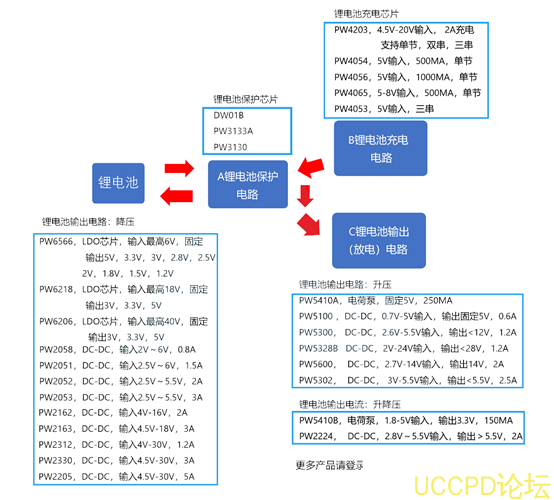

2,单节的锂电池保护电路:

u   即锂电池保护板,有的锂电池厂家出厂就自带了保护板了(大部分是默认没带保护板),有的锂电池没,就需要锂电池保护IC了。常用锂电池保护IC如:

u   DW01B, 特点:外置MOS(8205A6或者8205A8),由于是外置MOS,过充电电流和过放电电流可通过      MOS 并联 来提高,这是最常见的,采用SOT23-6封装。

u   PW3130,特点:内置MOS,电路简单, 过充电电流和过放电电流是3A,适合功率不大电子产品,采用SOT23-5封装。

u   PW3133A,特点:内置MOS,电路简单,在PW3130的基础上再简洁了芯片体积,采用SOT23-3封装。


DW01B PW3130,PW3133A 的电路图如下:



PW3130 PW3133A 是相当于内置了 DW01B 和一个 3.5A 过流的开关 MOS



3,单节锂电池充电电路:

3-1,PW4054,特点:500MA充电电流,5V USB输入最常用的锂电池充电IC,采用SOT23-5封装;

3-2,PW4056,特点:1A充电电流, 5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;

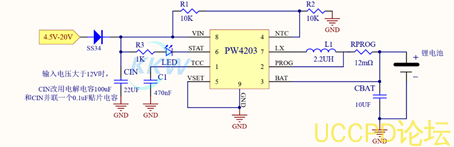

3-3,PW4203,特点:5V,9V,12V,15V,20V兼容高低压输入的锂电池充电IC,采用SOP8封装。

3-4,PW4065,特点:500MA充电电流,5V USB输入反接保护,电池反接保护,采用SOT23-5封装; PIN 对PIN PW4054

3-4,PW4052,特点:2500MA充电电流,5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;



4,锂电池输出电路

4-1 ,锂电池自身供电电压是3V-4.2V之间,锂电池直接供电,电路就是直接接供电。

4-2,锂电池升压输出电路:

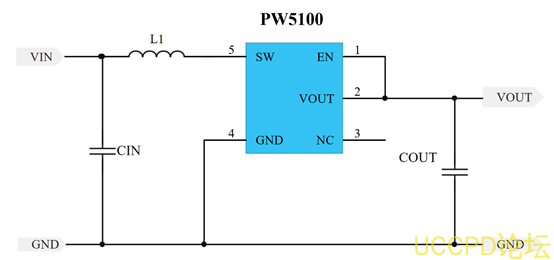

PW5100,锂电池升压5V输出,输出电流在600MA,外围最简单;

PW5300,锂电池升压4.5V~10V,输出功率6W(6W/电压=电流)

PW5328B,锂电池升压4.5V ~20V。(注:型号众多,不能一一列举)

PW2224,锂电池升降压3.3V(可调输出),输出电流2A。升降压电路的;

PW5600,锂电池升压5V,9V,12V,输出电路,3A,2A,1.5A的

PW5400,锂电池升压5V2A(可调输出)的输出电路。


4-3,锂电池降压输出电路

PW6566,LDO,输出3V,2.8V,2.5V,1.8V,1.5V,1.2V,电流最大250MA。

PW2058,DC-DC降压,电流最大0.8A

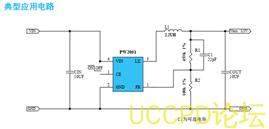

PW2051,DC-DC降压,电流最大1A

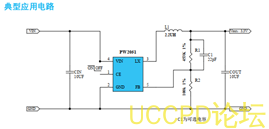

PW2052,DC-DC降压,电流最大2A

PW2053,DC-DC降压,电流最大3A (注:型号众多,需要其他功能,请联系我们)

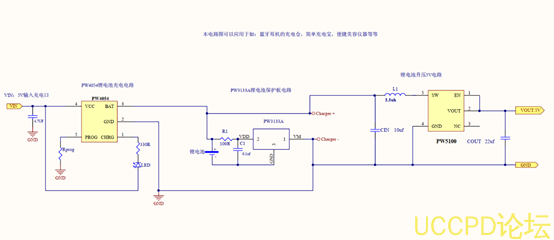

4-4 单节锂电池保护电路 + 锂电池充电电路 + 锂电池输出电路原理图:

5 两节锂电池保护电路

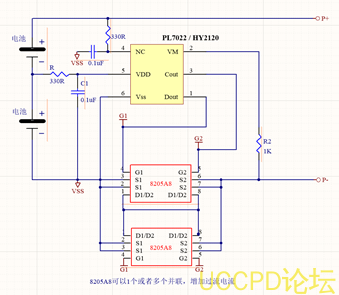

5-1 HY2120,两节锂电池保护电路,

5-2 PL7022,两节锂电池保护电路。


6 两节锂电池充电电路

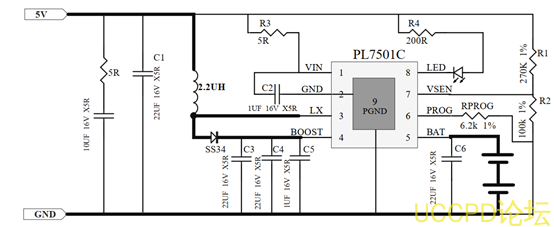

6-1, PL7501C,输入 5V,升压给两节锂电池充电, 1A最大;

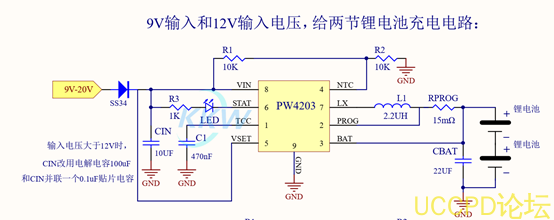

6-2, PW4203,输入 9V-20V,降压给两节锂电池充电, 2A最大。

7 两节锂电池输出电路

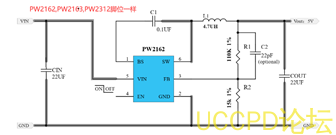

7-1PW2312,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 1A

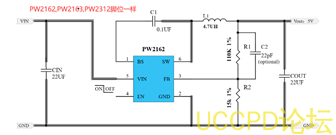

7-2PW2162,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 2A

7-3PW2163,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 3A

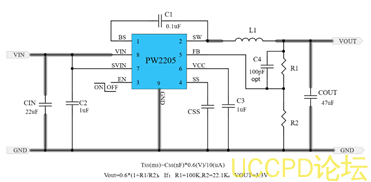

7-4PW2205,两节锂电池降压稳压到 1.2V,3.3V,5V,6V等,最大 5A

7-5PW6218,两节锂电池降压 3V3.3V5VLDO芯片,输入最大 18V

7-6PW6206,两节锂电池降压 3V3.3V5VLDO芯片,输入最大 40V

7-7PW5328B,两节锂电池升压到 9V,12V,15V等,输出功率 8W左右

7-8PW5600,两节锂电池升压到 9V,12V,15V,输出电流 2-3A




8 ,三节锂电池保护电路

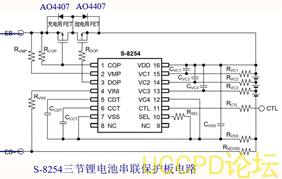

8-1 S-8254

8-2 CW1233



9 ,三节锂电池充电电路

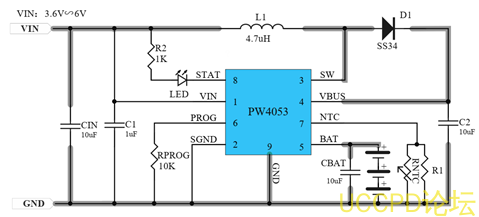

9-1, PW4053,输入 5V,升压给三节锂电池充电,最大 1.2A

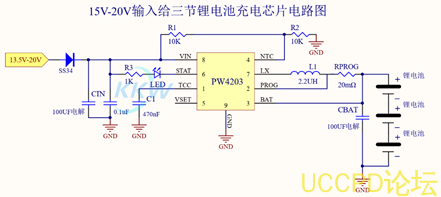

9-2, PW4203,输入 15V-20V,降压给三节锂电池充电,最大 2A

10 ,三节锂电池输出电路

10-1PW6206LDO芯片,输入最大到 40V,输出 3V,3.3V,5V

10-2PW6218LDO芯片,输入最大到 18V,输出 3V,3.3V,5V

10-3PW2162,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 2A

10-4PW2163,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 3A

10-5PW2205,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 5A

10-6PW5600,两节锂电池升压到 15V,输出电流 2-3A
