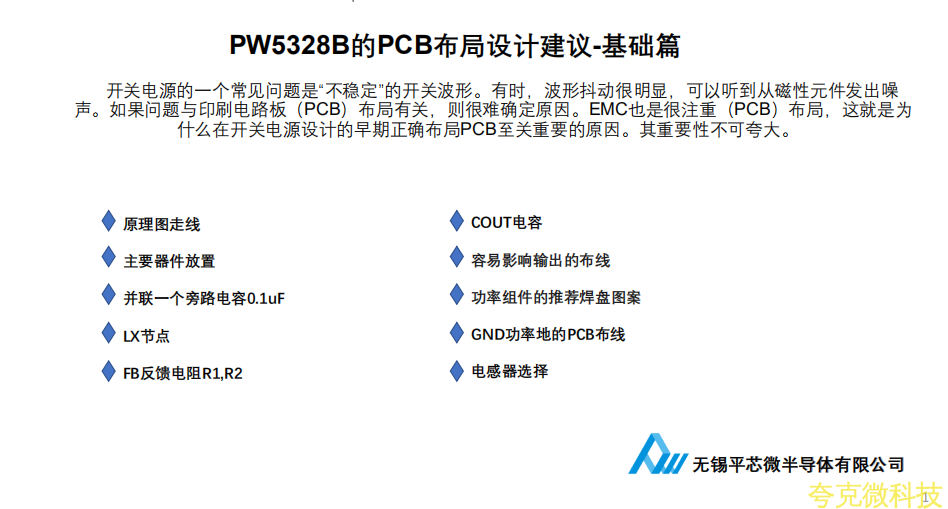

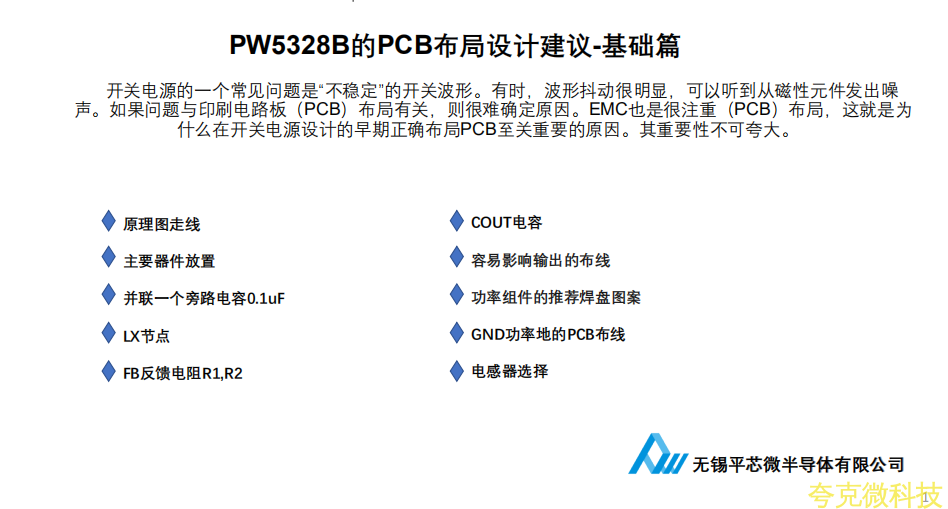

      开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

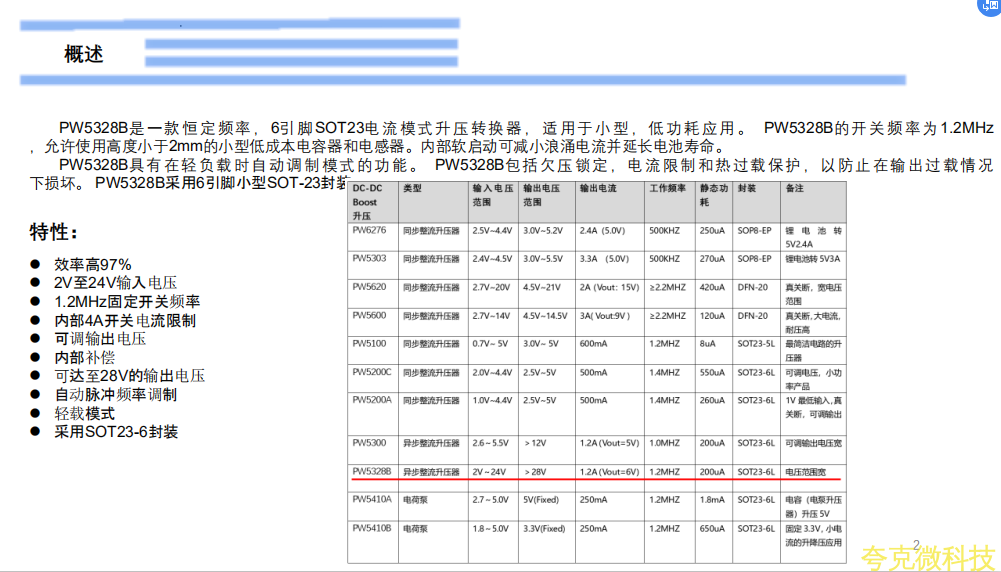

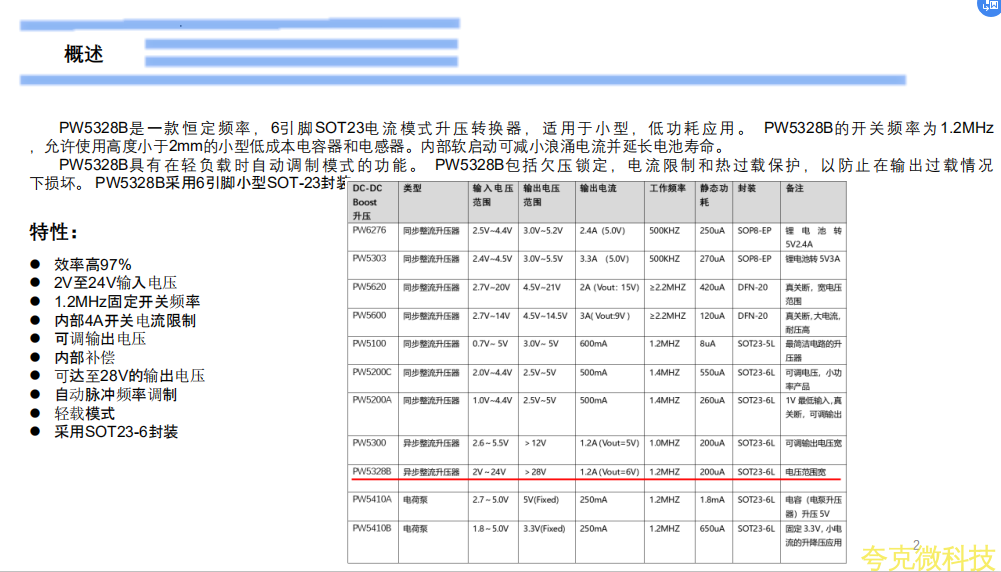

  PW5328B是一款恒定频率,6引脚SOT23电流模式升压转换器,适用于小型,低功耗应用。 PW5328B的开关频率为1.2MHz,允许使用高度小于2mm的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。

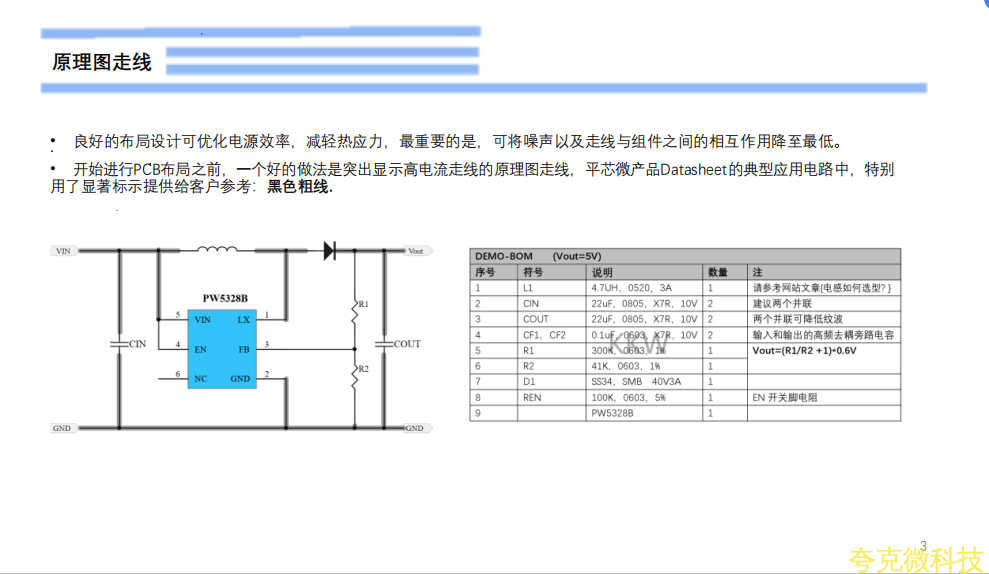

    良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

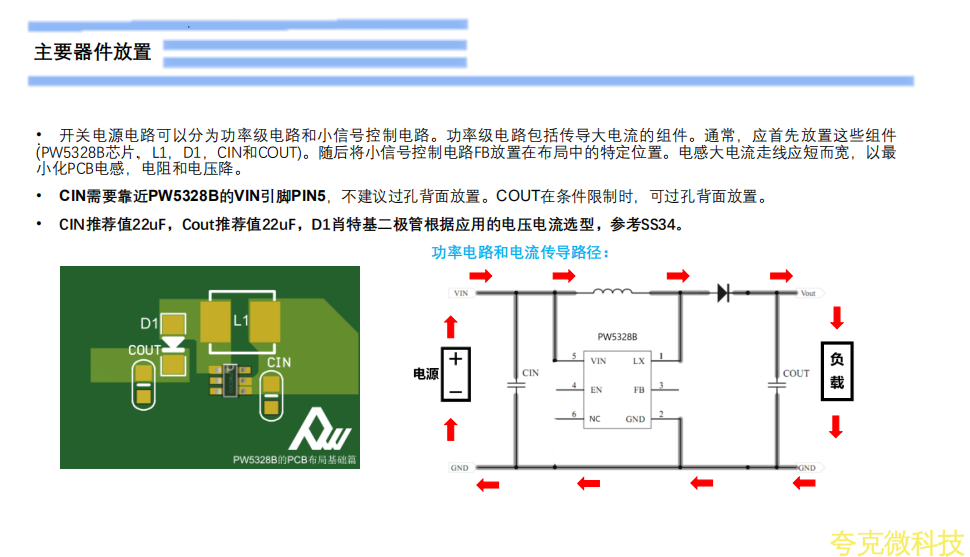

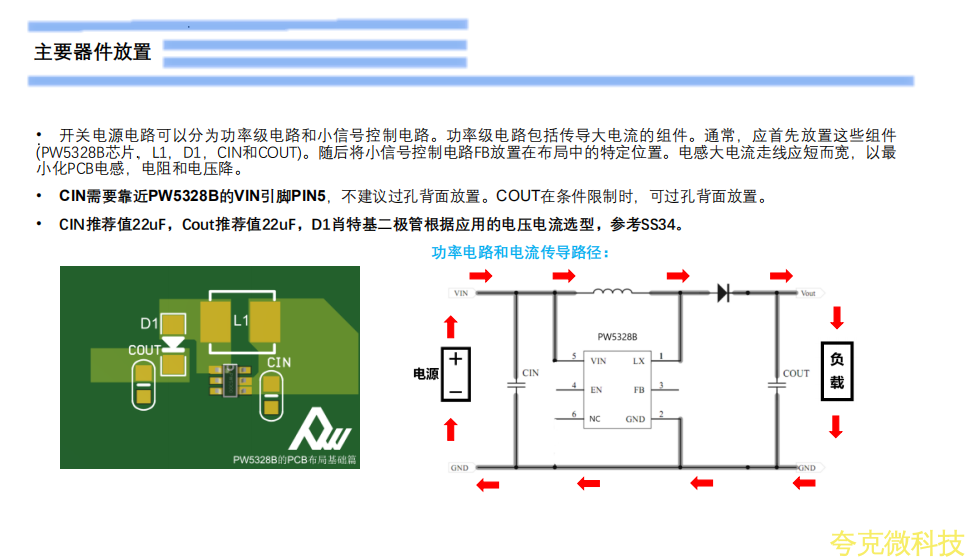

    CIN需要靠近PW5328B的VIN引脚PIN5,不建议过孔背面放置。COUT在条件限制时,可过孔背面放置。

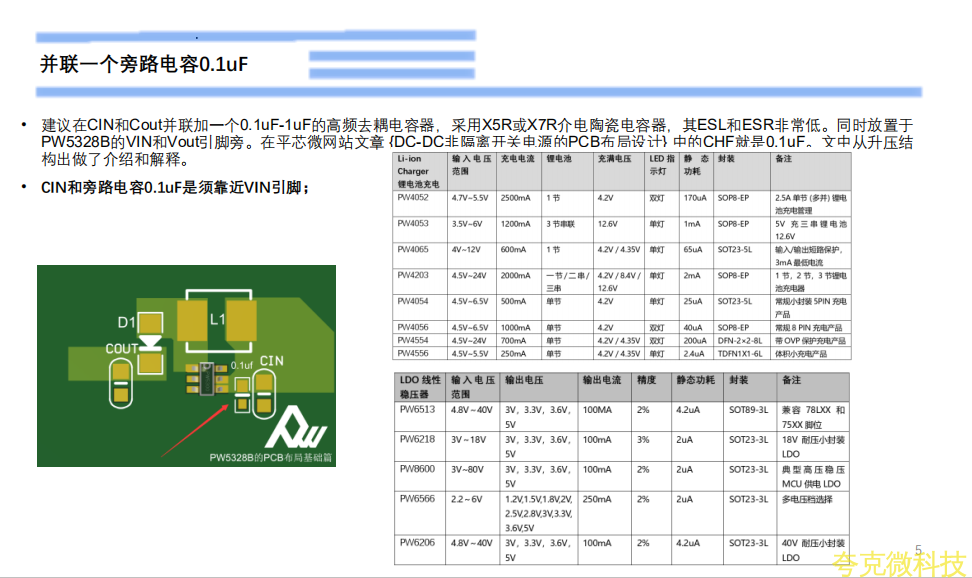

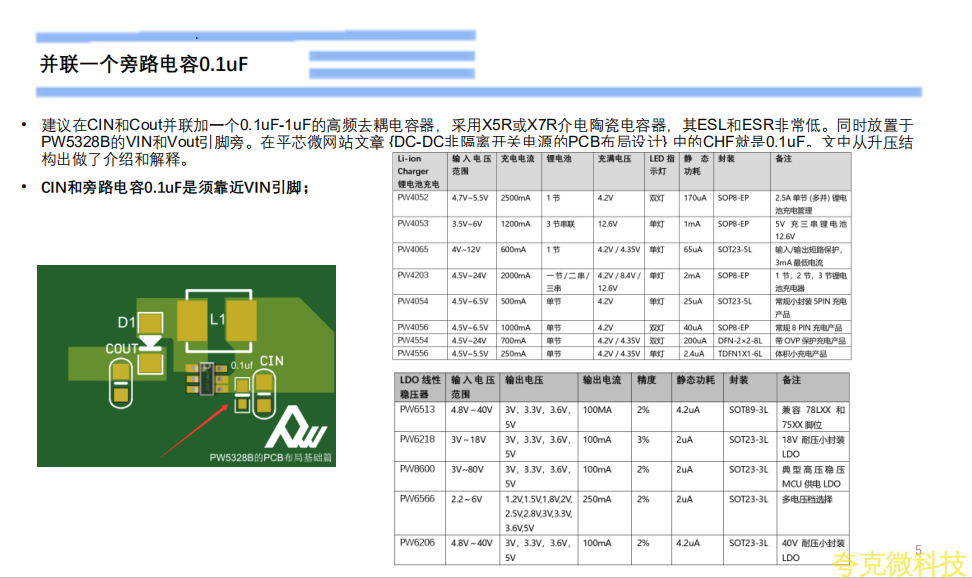

     建议在CIN和Cout并联加一个0.1uF-1uF的高频去耦电容器,采用X5R或X7R介电陶瓷电容器,其ESL和ESR非常低。同时放置于PW5328B的VIN和Vout引脚旁。在平芯微网站文章 {DC-DC非隔离开关电源的PCB布局设计} 中的CHF就是0.1uF。文中从升压结构出做了介绍和解释。

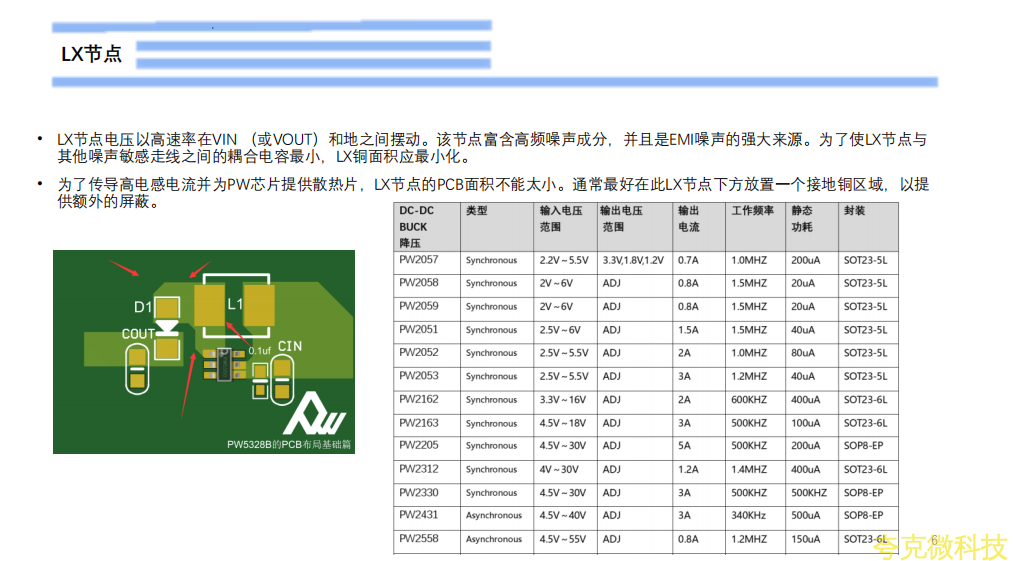

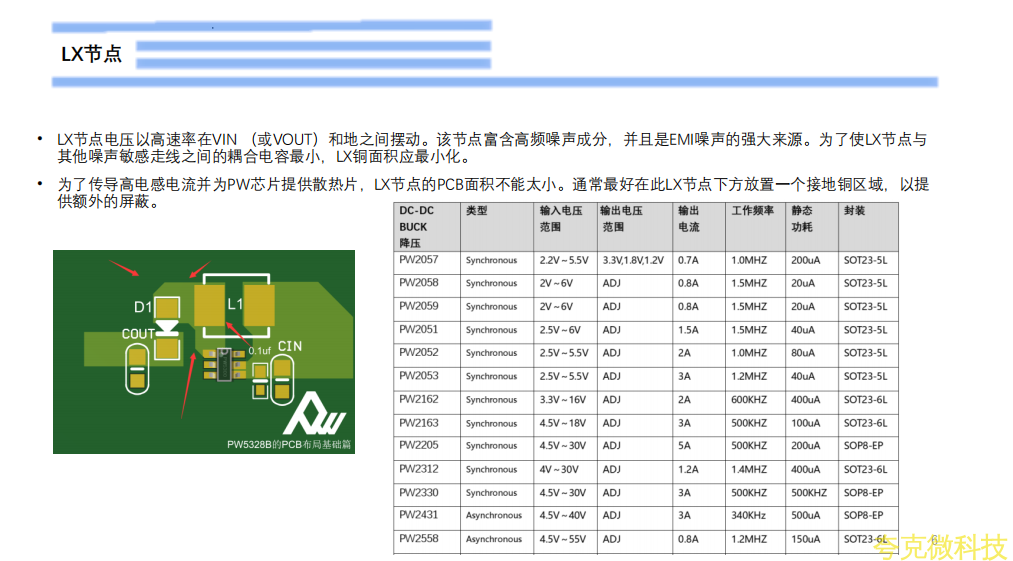

     LX节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使LX节点与其他噪声敏感走线之间的耦合电容最小,LX铜面积应最小化。

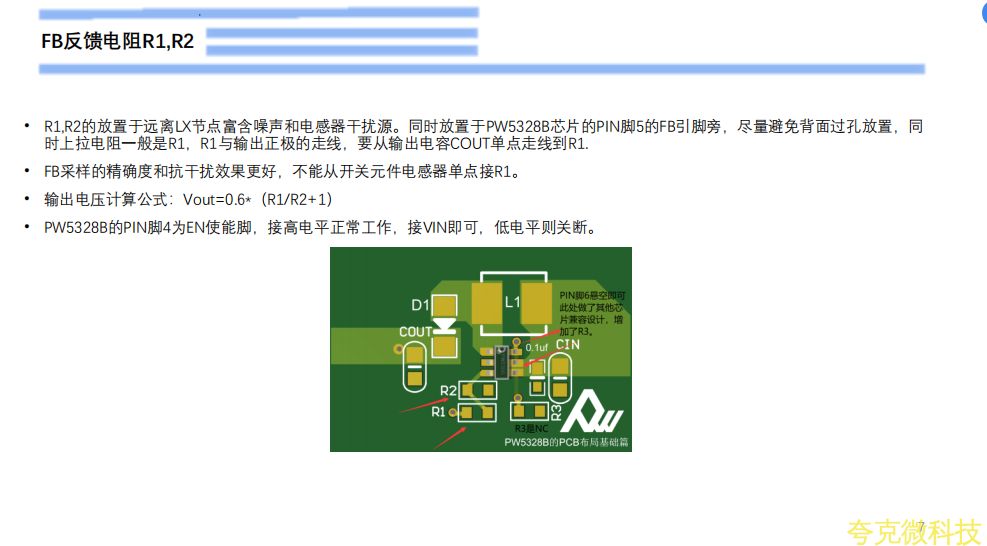

    R1,R2的放置于远离LX节点富含噪声和电感器干扰源。同时放置于PW5328B芯片的PIN脚5的FB引脚旁,尽量避免背面过孔放置,同时上拉电阻一般是R1,R1与输出正极的走线,要从输出电容COUT单点走线到R1.

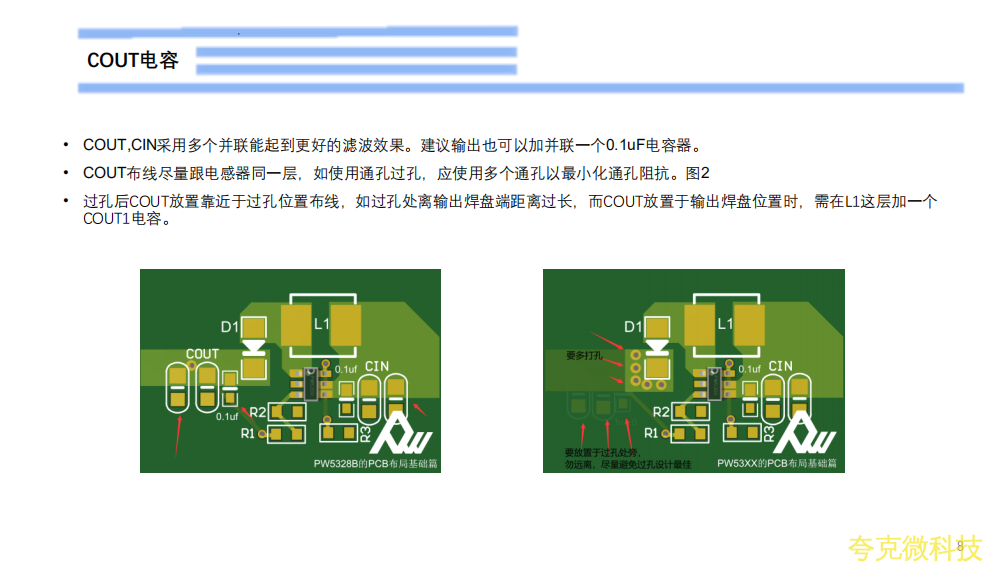

   COUT,CIN采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。

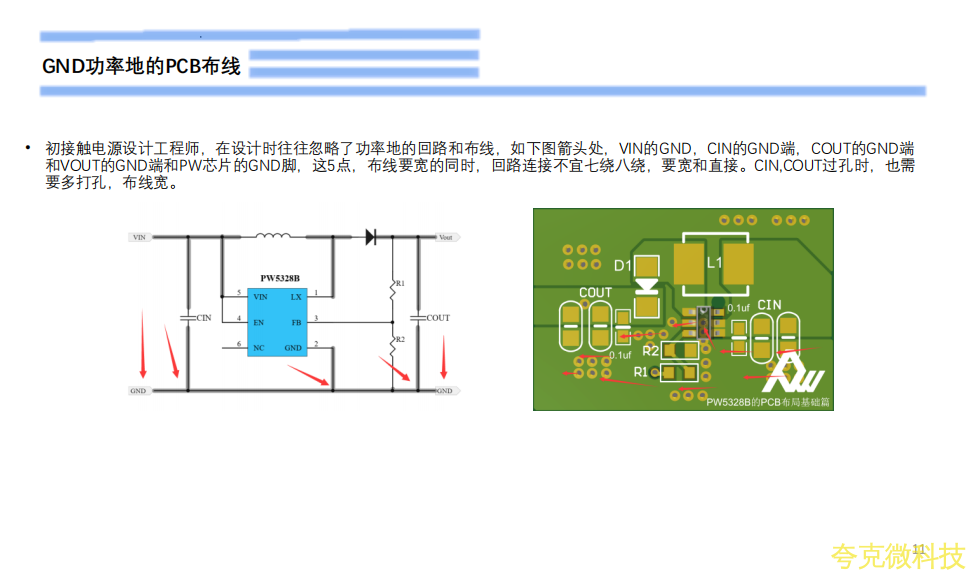

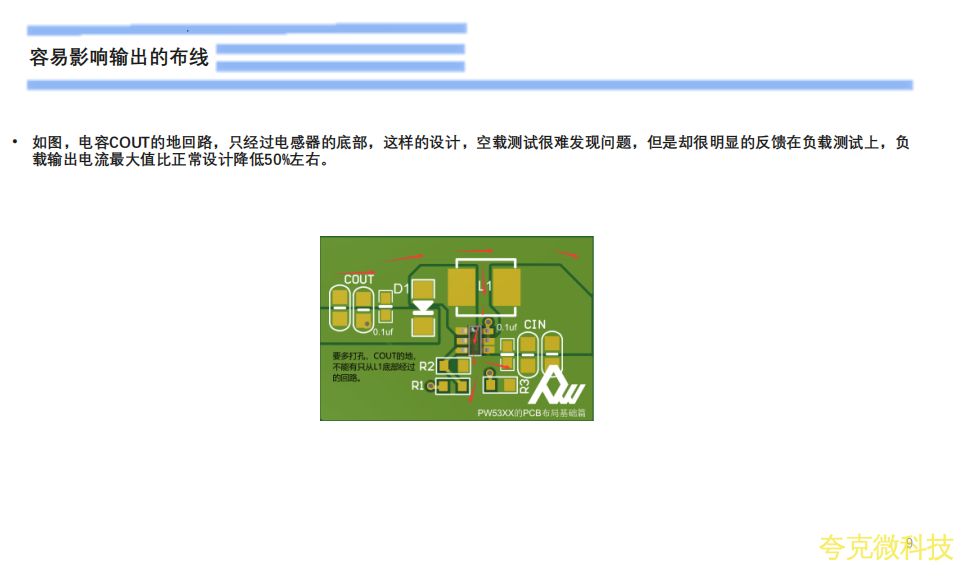

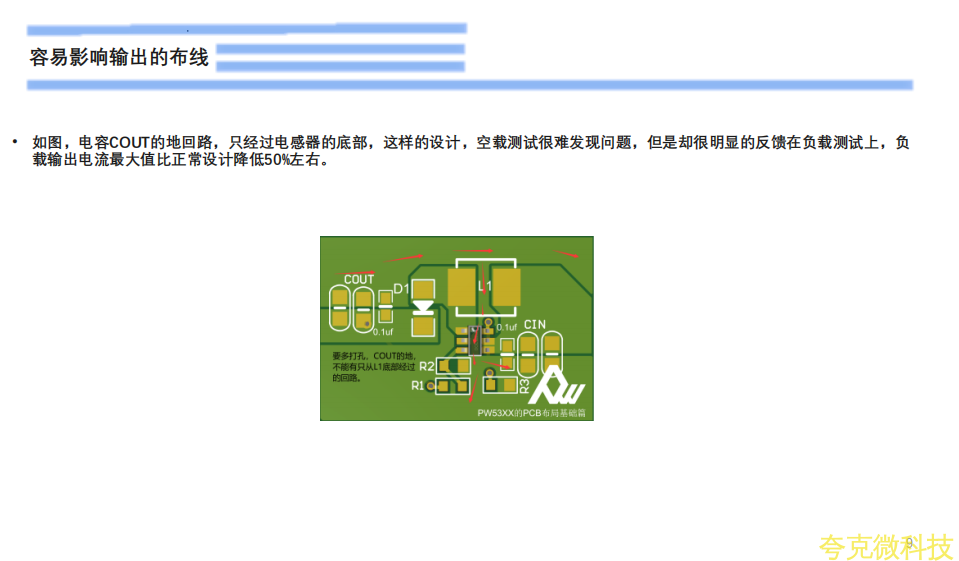

    初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。

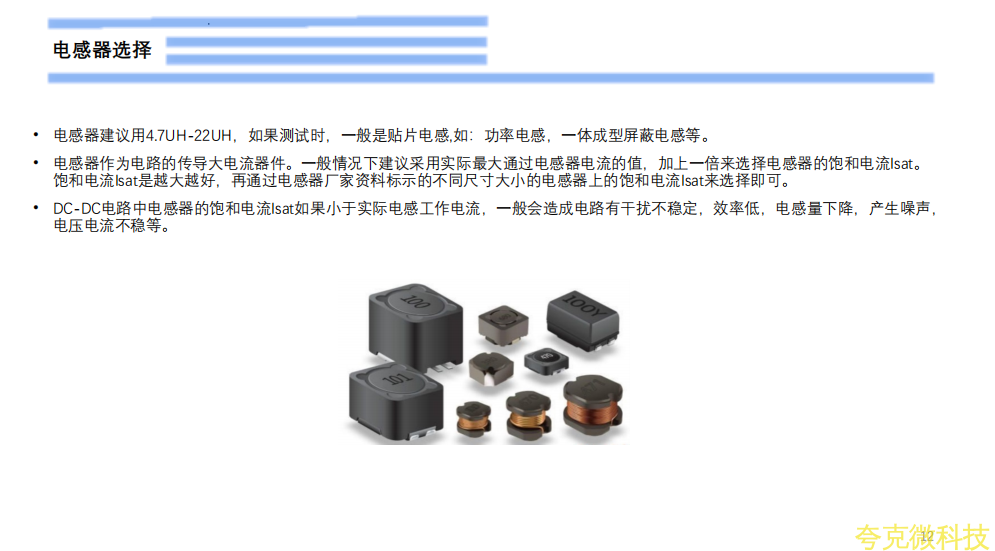

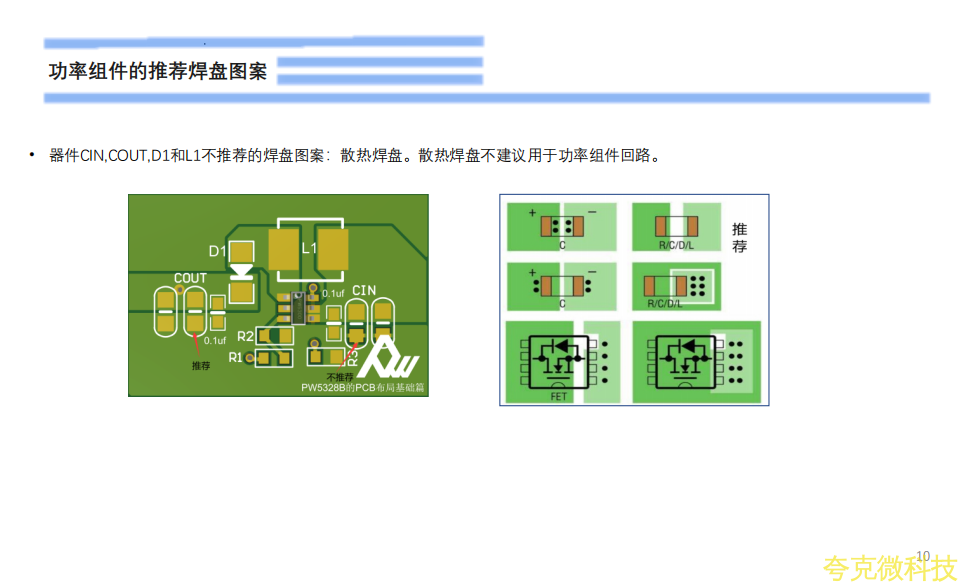

    电感器建议用4.7UH-22UH,如果测试时,一般是贴片电感,如:功率电感,一体成型屏蔽电感等。
