                                                             1.5V 5V 芯片, 1.5V 5V 电路图规格书

 常用的 5 号, 7 号等 1.5V 干电池满电电压在 1.6V 左右,干电池输出耗电电压在 1V 。适用 PW5100 ,在 0.9V 时还能输出,彻底榨干干电池的电量。


      1.5V 5V 的芯片:
PW5100是一款高效率、10uA低功耗、同步升压IC,

     PW5100输入电压:0.7V-5V

     PW5100输出电压:3V,3.3V,5V固定值。

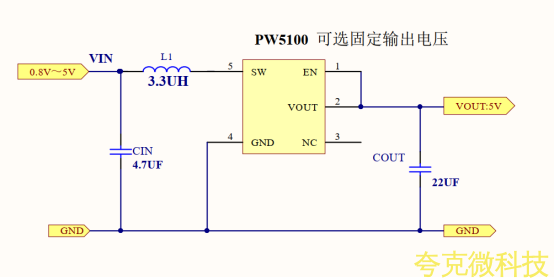

     PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。  芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。
